Плафоны общей и индивидуальной подсветки салона (автомобиль без панорамного люка)
Следующие компоненты установлены в плафонах общей и индивидуальной подсветки передней части салона:
- Лампа индивидуальной подсветки по центру слева -W39-
- Лампа индивидуальной подсветки по центру справа -W40-
Инструкция: Плафон и лампы индивидуальной подсветки, а также соответствующие выключатели выполнены в качестве одного компонента. При неисправности заменить весь компонент в сборе.
Снятие и установка плафонов общей и индивидуальной подсветки передней части салона

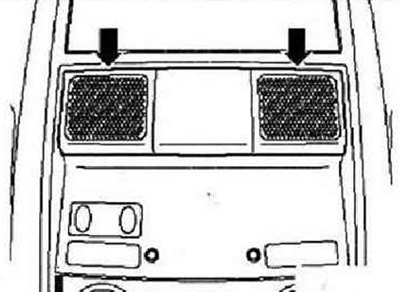

Выключить зажигание и всех электрических потребителей. Осторожно поддеть заслонку с помощью клина -VAS 3409- или отвертки от плафона -стрелки-.

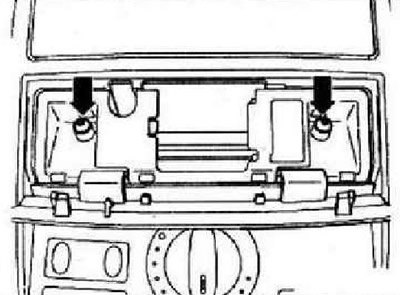

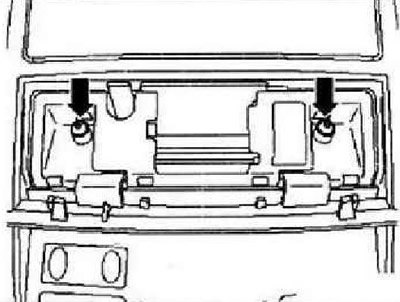

Выкрутить крепежные болты -стрелки-. Извлечь плафон из консоли в потолочной панели.

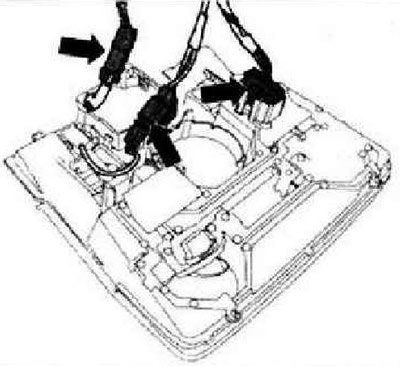

Разблокировать и отсоединить разъемы -стрелки- и снять плафон общей и индивидуальной подсветки.
Установка осуществляется в обратной последовательности.
Замена лампы индивидуальной подсветки, в середине слева -W39- и лампы подсветки, в середине справа -W40-

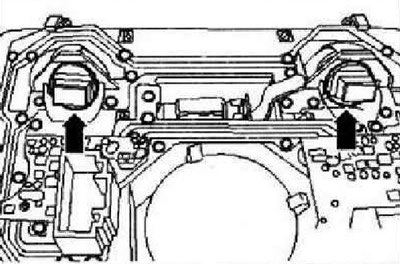

Снять плафон салонного освещения. Повернуть патрон -стрелки- неисправного плафона индивидуальной подсветки влево на 90°. Извлечь патрон с лампой из фонаря индивидуальной подсветки.

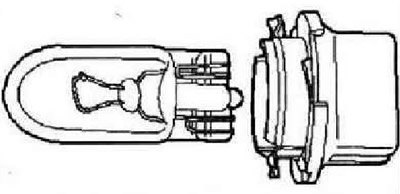

Аккуратно извлечь пампу со стеклянным цоколем из патрона. Заменить лампу со стеклянным цоколем (12 В, 5 Вт).
Установка осуществляется в обратной последовательности.
Плафоны общей и индивидуальной подсветки салона (автомобиль с панорамным люком)
Следующие компоненты установлены в плафонах общей и индивидуальной подсветки передней части салона:
- Лампа индивидуальной подсветки по центру слева -W39-
- Лампа индивидуальной подсветки по центру справа -W40-
- Переключатель люка -Е8-
Снятие и установка плафонов общей и индивидуальной подсветки передней части салона

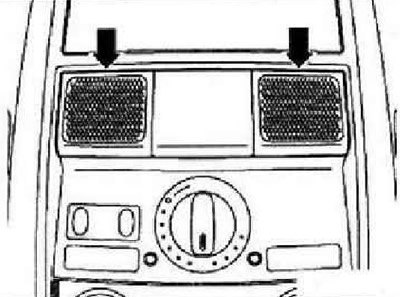

Выключить зажигание и всех электрических потребителей. Осторожно поддеть заслонку с помощью клина -VAS 3409- или отвертки от плафона -стрелки-.
Выкрутить крепежные болты -стрелки-. Извлечь плафон индивидуальной подсветки, с учетом длин подсоединенных проводов, из консоли в потолочной панели.

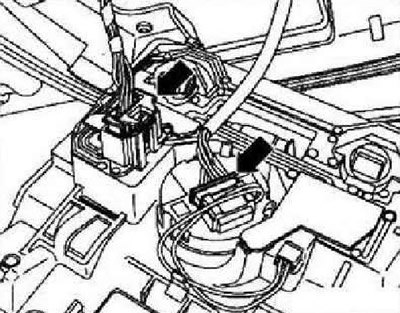

Разблокировать и отсоединить все разъемы -стрелки-.
Установка осуществляется в обратной последовательности.
Снятие и установка кнопки открывания солнцезащитной шторки и люка крыши -Е437-

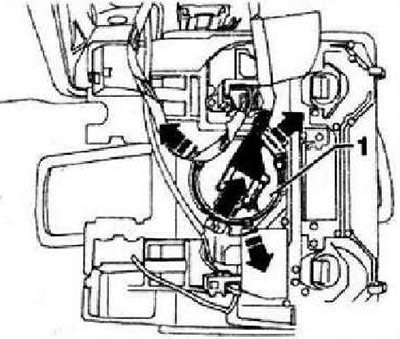

Снять плафон освещения салона. Разблокировать и отсоединить разъем -стрелка А-, Разблокировать фиксаторы -стрелки- и извлечь кнопку -1- из монтажной рамки.
Установка осуществляется в обратной последовательности.
Плафон и лампа индивидуальной подсветки сзади
Следующие компоненты установлены в плафонах подсветки и лампах индивидуальной подсветки задней части салона:
- Плафон подсветки задней часта салона -W43-
- Лампа индивидуальной подсветки задней части салона слева -W11-
- Лампа индивидуальной подсветки задней части салона справа -W12-
Инструкция: Плафон и лампы индивидуальной подсветки, а также соответствующие выключатели выполнены в качестве одного компонента. При неисправности заменить весь компонент в сборе.
Снятие и установка заднего плафоне освещения салона/плафон для чтения

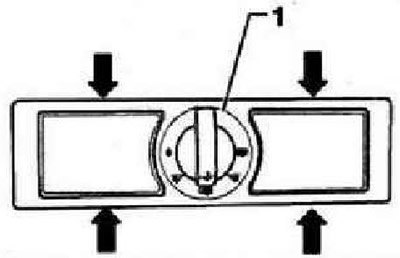

Выключить зажигание и всех электрических потребителей. Разблокировать фиксаторы -стрелки- с помощью клина или подходящей отвертки и извлечь плафон, с учетом длин подсоединенных проводов, из потолочной панели.
Разблокировать и отсоединить разъем -стрелка- и снять плафон общей и индивидуальной подсветки.
Установка осуществляется в обратной последовательности.
Замена ламп плафона и индивидуальной подсветки задней части салона
Инструкция: Замена ламп в заднем плафоне производится для обеих ламп одинаково, поэтому описание приведено только для одной стороны.

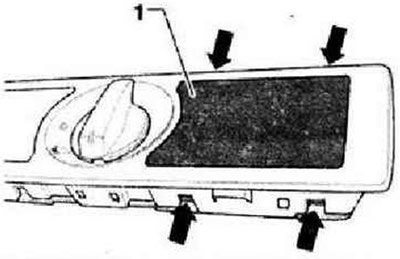

Снять плафон и лампу индивидуальной подсветки. Разблокировать соответственно четыре фиксатора -стрелки- рассеивателя -1- и снять его вверх из плафона.

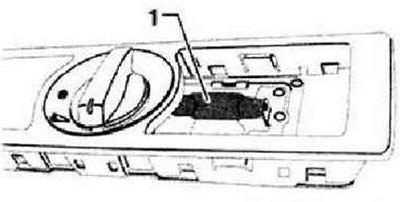

Извлечь лампу -1- из патрона -стрелки-. Лампы заднего плафона: софитная 12 В, 5 Вт.
Установка осуществляется в обратной последовательности.
Снятие и установка подсветки косметического зеркала на стороне переднего пассажира-W14- и подсветки косметического зеркала на стороне водителя -W20-
Инструкция: Снятие и установка обеих ламп выполняется одинаковым образом, описание приводится только для одной лампы.

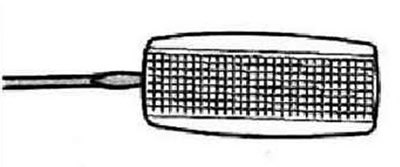

Выключить зажигание и всех электрических потребителей. С помощью клина -VAS 3409- или подходящей отвертки вынуть светильник из обивки крыши.

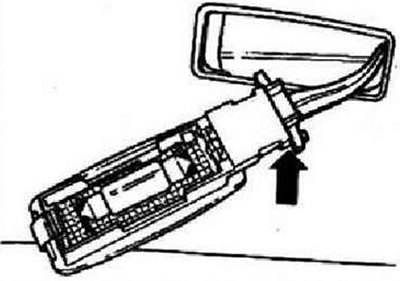

Разблокировать и отсоединить разъем -стрелка-.
Установка осуществляется в обратной последовательности.
Замена лампы подсветки косметического зеркала

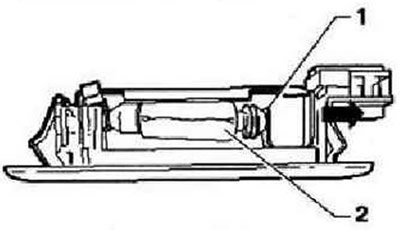

Снять фонарь для подсветки косметического зеркала. Надавить на контактную пластину -1- фонаря в направлении стрелки и извлечь софитную лампу -2- из патрона. Заменить софитную лампу (12 В, 5 Вт).
Установка осуществляется в обратной последовательности.
Правый плафон -W17- - снятие и установка
Выключить зажигание и всех электрических потребителей. Разблокировать фиксатор правого плафона-1- с помощью клина -VAS 3409- или подходящей отвертки и извлечь его, с учетом длин подсоединенных проводов, из потолочной панели.

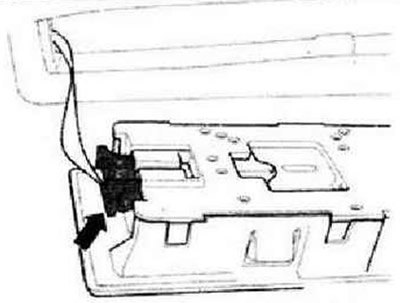

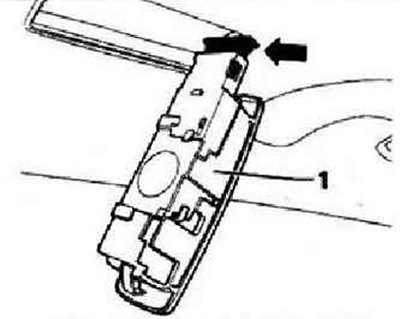

Разблокировать и отсоединить разъем -стрелка- и снять правый плафон -1-.
Установка осуществляется в обратной последовательности.
Замена лампы правого плафона -W17-

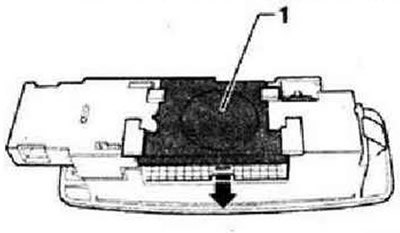

Снять правый плафон -W17-. Выдвинуть крышку -1- в -направлении стрелки- из правого плафона.

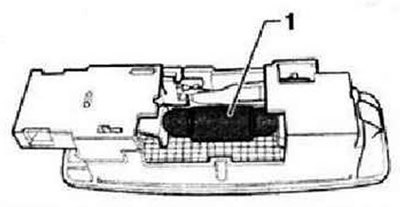

Вынуть софитную лампу -1- из правого плафона. Лампа накаливания для правого плафона: софитная 12 В, 5 Вт.
Установка осуществляется в обратной последовательности.
