Снятие и установка блока предохранителей

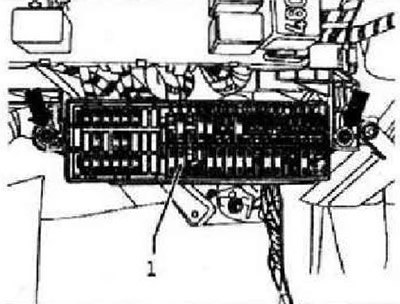

Блок предохранителей находится под передней панелью, в пространстве для ног на стороне водителя. Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять накладку в пространстве для ног водителя. Выкрутить крепежные винты -стрелки- и вытянуть блок предохранителей -1- вниз с держателя.
Установка в обратной последовательности. Подсоединить блок предохранителей вначале на правой стороне держателя. Развернуть затем блок предохранителей на левой стороне до упора в верх и прикрутить его двумя болтами крепления. Момент затяжки болтов крепления: 2,5 Нм.
Блоки реле
Блоки реле находятся под вещевым отсеком в пространстве для ног на стороне водителя.
Снятие и установка блока реле на передней панели
Отсоединить АКБ. Снять накладку слева на стороне водителя.
Только автомобили с парковочным ассистентом
Снять блок управления парковочного ассистента-J791-.
Все

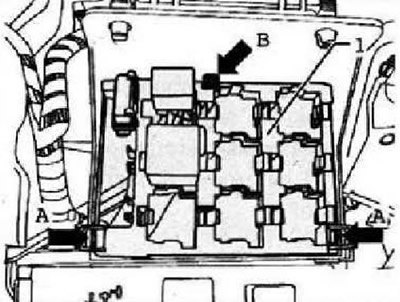

Разблокировать фиксаторы -стрелки А- и слегка извлечь блок реле -1- вниз из держателя. Отклонить блок реле -1- под зажимом -стрелка В-. Разблокировать разъемы на обратной стороне блока реле -1-. Извлечь блок реле -1- из автомобиля.
Установка осуществляется в обратной последовательности.
Снятие и установка блока реле на блоке управления бортовой сети

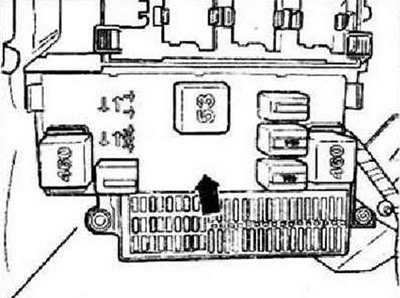

Блок реле на блоке управления бортовой сети, передняя панель слева -стрелка- находится под передней панелью слева.
Инструкция: Блок управления бортовой сети -J519- и блок реле на блоке управления бортовой сети, передняя панель слева образуют единый узел и не могут быть разделены. При замене блока управления бортовой сети -J519- или блока реле, необходимо провести работу "Кодирование блока управления бортовой сети -J519-" для считывания сохраненных в блоке управления кодировок.

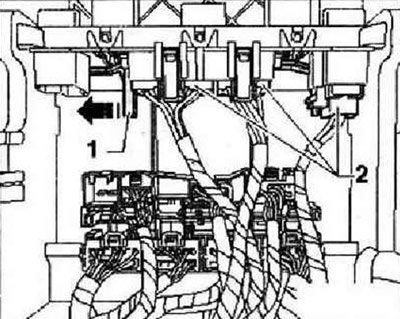

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять панель предохрани гелей. Передвинуть предохранительный фиксатор -1- штекеров блока реле на блоке управления бортовой сети -J519- в -направлении стрелки-.
Инструкция: Штекеры блока реле на блоке управления бортовой сети -J519- можно снять только, если предварительно предохранительный фиксатор был переведен в положение "AUF". Количество штекеров и реле зависит от комплектации автомобиля. Все штекеры можно установить только в одной позиции, следовательно, наносить маркировку на штекеры не требуется.

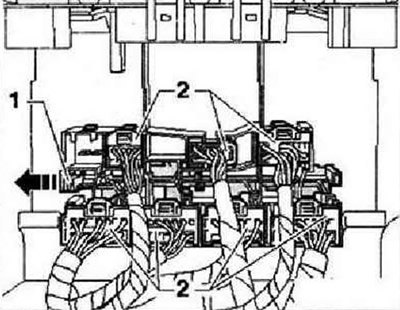

Разблокировать и отсоединить штекер -2-. Перевести предохранительный фиксатор -1- штекеров блока управления бортовой сети в -направлении стрелки- в положение "ОТКР". Разблокировать и отсоединить штекер -2-.

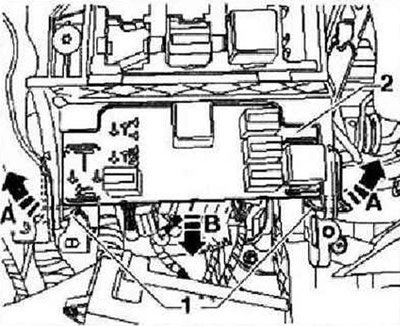

Разблокировать блок реле на блоке управления бортовой сети -J519- -2-, расклипсовав стопорные язычки -1- в направлении -стрелки А- из держателя. Извлечь блок реле на блоке управления бортовой сети -J519- -2- в направлении -стрелки В- из держателя.
Установка осуществляется в обратной последовательности.
Инструкция: Предохранительный фиксатор можно установить в положение "ЗАКР" только в том случае, если все штекеры "правильно" установлены. После замены блока управления бортовой сети -J519- необходимо произвести его кодирование.
