Распознавание неисправностей и индикация ошибок
Противоугонная сигнализация оснащена функцией самодиагностики, которая облегчает поиск ошибок. Для поиска неисправностей следует использовать тестер -VAS 5051А- в режиме "Ведомый поиск неисправностей".
Следующие опросы и адаптации могут быть проведены на противоугонной сигнализации:
- Опрос памяти противоугонной сигнализации
- Опрос памяти сигнала тревоги
- Адаптация задержки срабатывания сигнала тревоги при открытии водительской двери
- Адаптация чувствительности датчика контроля пространства салона
- Адаптация чувствительности датчика крена
- Адаптация интеллигентной настройки сигнала тревоги для определенной страны
- Обратный контроль - противоугонная система включена
Активация противоугонной системы
Противоугонная сигнализация включается автоматически при блокировании автомобиля. После этого сигнализация находится в рабочем режиме.
Инструкция: Чтобы противоугонная сигнализация не сработала ошибочно, прежде чем включить центральный замок, до конца закрыть все двери и стекла.
Деактивация противоугонной сигнализации
Деактивация противоугонной сигнализации происходит при нажатии на кнопку разблокировки на пульте дистанционного управления, а также, при включении зажигания правомочным автомобильным ключом.
Механическое отпирание дверей автомобиля (аварийное отпирание)
Открыть водительскую дверь. Противоугонная сигнализация остается активированной, сразу после открытия двери водителя срабатывает сигнал тревоги. Включить зажигание для прерывания сигнала тревоги.
Инструкция: При включении зажигания электронный иммобилайзер распознает действительный ключ зажигания и деактивирует противоугонную сигнализацию.
Снятие и установка датчика системы охраны салона и датчика уровня автомобиля
Датчик системы охраны салона -G273- и датчик уровня автомобиля -G384- установлены вместе в одном корпусе в потолочной панели на стороне водителя.
Инструкция: Для снятия датчика системы охраны салона и датчика уровня автомобиля необходимо деактивировать противоугонную систему.

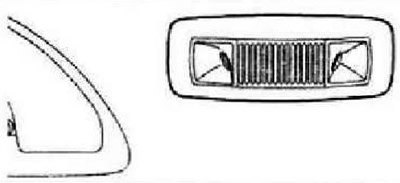

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять ручку безопасности рядом с датчиком системы охраны салона. Потянуть осторожно обивку потолка слегка из уплотнения двери для доступа к задней стороне корпуса датчика.
Разблокировать фиксатор -стрелка- с помощью подходящей отвертки и извлечь корпус датчика вниз из потолочной панели.

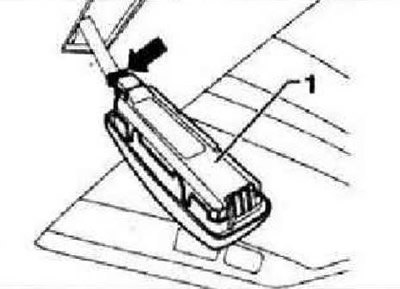

Разблокировать и отсоединить штекерный разъем -стрелка- и снять корпус -1- с датчиком системы охраны салона и датчиком наклона автомобиля.
Установка осуществляется в обратной последовательности.
Антенна центрального замка и противоугонной сигнализации -R47-
Антенна центрального замка и противоугонной сигнализации -R47- проложена от центрального блока управления системы комфорта -J393- к стойке А (на стороне водителя) в главном жгуте проводки.
Инструкция: Ремонт антенны невозможен, поскольку при этом может пострадать качество приема. В случае повреждения необходима замена антенны центрального замка и противоугонной сигнализации -R47-.
Звуковой сигнал противоугонной сигнализации -Н12-
Сирена сигнализации -Н12- находится справа под обшивкой водоотводящего короба.
Снятие и установка сирены охранной сигнализации -Н12-
Инструкция: Для снятия сирены сигнализации -Н12- необходимо деактивировать противоугонную сигнализацию.

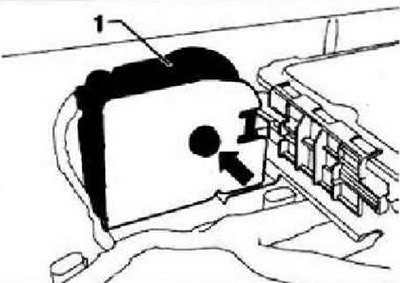

Снять кожух водоотводящего короба. Выкрутить крепежную гайку -стрелка- и снять сирену с учетом длин подсоединенных проводов, с держателя.

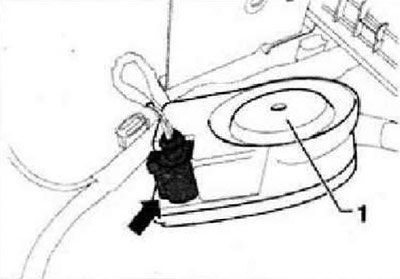

Отсоединить и разблокировать штекерный разъем -стрелка- и снять сирену -1- с автомобиля.
Установка осуществляется в обратной последовательности. Затянуть крепежную гайку с предписанным моментом затяжки (20 Нм).
