Блок управления бортовой сети -J5J9-

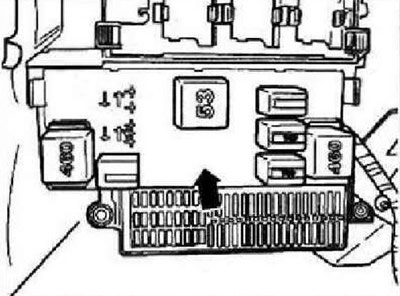

Блок управления бортовой сети -J519- -стрелка- находится слева под передней панелью слева, над блоком предохранителей.
Инструкция: Блок управления бортовой сети -J519- и блок реле на блоке управления бортовой сети, передняя панель слева образуют единый узел и не могут быть разделены.
Блок управления бортовой сети -J519- выполняет в автомобиле следующие задачи:
- Управление электрической нагрузкой
- Управление наружным освещением
- Управление сигналами поворота
- Стеклоочиститель, заднее стекло
- Обогрев заднего стекла
- Управление внутренним освещением
- Подсветка кулисы КП
- Управление клеммами
- Подсветка панели приборов с регулировкой яркости
- Запуск топливного насоса
- Предварительное возбуждение генератора
- Звуковой сигнал
Могут настраиваться следующие функции блока управления бортовой сети -J519-:
- Адаптация времени отключения обогрева заднего стекла/наружных зеркал заднего вида
- Настройка времени задержки (режим Coming Home)
- Адаптация дальнего света при адаптивной системе освещения
- Адаптация регулировки яркости подсветки пространства для ног
- Настройка времени задержки (режим Leaving Home)
- Считывание значений измерений блока управления бортовой сети
- Кодировка датчика дождя и освещенности
- Адаптация очистителя фар
- Диагностика исполнительного элемента блока управления бортовой сети
- Кодирование блока управления бортовой сети
- Кодирование блока управления электроники стеклоочистителя/деактивация APS
- Кодировка/декодировка дневного ближнего света фар
- Адаптация задержки включения адаптивной системы освещения
Инструкция: Возможность адаптации вышеуказанных функций зависит от комплектации автомобиля. Функция "Указатели поворота на автобане", "Комфортное включение указателей поворота" или "Включение указателей поворота кратким нажатием" означает, что при однократном нажатии рычага сигнала поворота сигналы поворота сработают несколько раз (1-5) (циклы сигналов поворота).
Распознавание неисправностей и индикация ошибок
Блок управления бортовой сети -J519- оборудован системой самодиагностики, которая облегчает поиск неисправностей. Для поиска неисправностей следует использовать тестер -VAS 5051 А- в режиме "Ведомый поиск неисправностей".
Снятие и установка блока управления бортовой сети -J519-
Инструкция: Блок управления бортовой сети -JS19- и блок реле на блоке управления бортовой сети, передняя панель слева образуют единый узел и не могут быть разделены. При необходимости замены блока управления бортовой сети -J519- сначала выполнить соответствующую последовательность действий "Кодирование блока управления бортовой сети -J519-".
Центральный блок управления системы комфорта -J393-
Центральный блок управления системы комфорта -J393- находится под передней панелью справа, под вещевым ящиком.
Центральный блок управления системы комфорта -J393- может выполнять следующие задачи:
- Управление люком (подача сигнала открывания)
- Управление стеклоподъемниками (подача сигнала открывания)
- Управление центральным замком дверей
- Управление противоугонной сигнализацией
- Радиоприемник
- Закрывание задней двери
- Управление системой комфорта
Инструкция: При замене центрального блока управления систем комфорта -J393- необходимо обязательно считать его кодировку "Замена/кодирование центрального блока управления системы комфорта -J393-".
Распознавание неисправностей и индикация ошибок
Центральный блок управления системы комфорта -J393- оборудован системой самодиагностики, которая облегчает поиск неисправностей. Для поиска неисправностей следует использовать тестер -VAS 5051 А- в режиме "Ведомый поиск неисправностей".
Снятие и установка центрального блока управления системы комфорта -J393-
Инструкция: При замене центрального блока управления систем комфорта -J393- необходимо обязательно считать его кодировку "Замена/кодирование центрального блока управления системы комфорта -J393-".

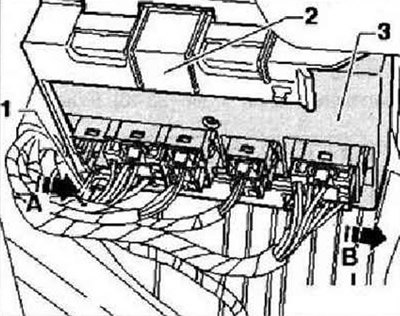

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять перчаточный ящик. Надавить стопорный рычажок -1- крепления -2- центрального блока управления системы комфорта -3- в направлении -стрелки А-. При этом сдвинуть одновременно центральный блок управления -3- в креплении -2- примерно на 5 мм в направлении -стрелки В- в первую позицию фиксации.

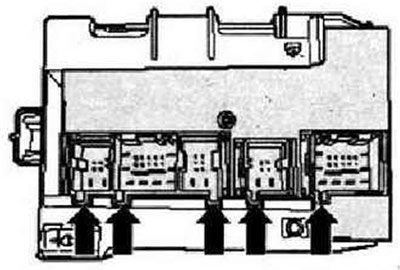

Инструкция: Для наглядности центральный блок управления системы комфорта изображен на следующем рисунке в снятом состоянии. Штекеры можно разблокировать и отсоединить только в том случае, если пазы -стрелки- штекеров и держателя точно совпадают.

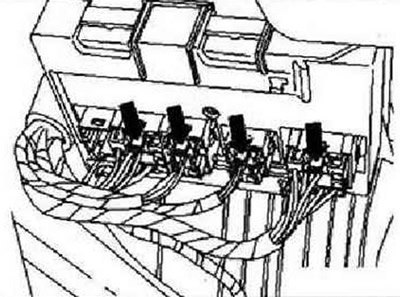

Разблокировать и отсоединить штекеры -стрелки- от центрального блока управления системы комфорта -J393-.
Инструкция: Количество штекеров зависит от комплектации автомобиля. Все штекеры можно установить только в одной позиции, следовательно, наносить маркировку на штекеры не требуется. Центральный блок управления системы комфорта -J393- -2- сначала остается в держателе -3-.

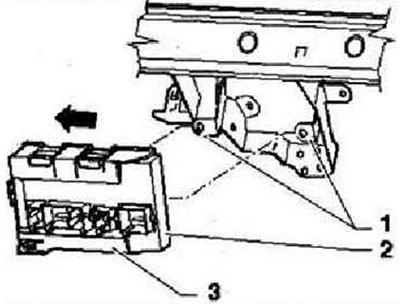

Расклипсовать держатель -3- из фиксаторов -1- и извлечь его -3- в направлении -стрелки-.

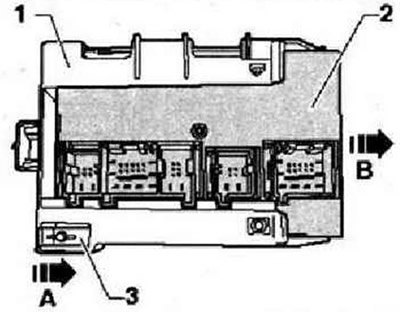

Надавить на стопорный рычажок -3- в -направлении стрелки А- и при этом сдвинуть центральный блок управления системы комфорта -J393- -2- в -направлении стрелки В- из держателя -1-.
Установка осуществляется в обратной последовательности. Вставить центральный блок управления системы комфорта -J393- в держатель сначала только в первую позицию фиксации, чтобы пазы -стрелки- штекера и держателя располагались строго друг над другом. Установить разъемы -стрелки- Насадить держатель -3- вместе с подсоединенным блоком управления -2- на фиксаторы -1-. Вставить до блокировки разъемов блок управления -2- до упора далее в держатель (вторая позиция фиксации).
Диагностический интерфейс шин данных -J533-
Диагностический интерфейс шин данных -J533- закреплен в пространстве для ног со стороны водителя, на кронштейне отопителя. Диагностический интерфейс шины данных -J533- (Gateway) выполнен в качестве отдельного блока управления. В автомобиле он выполняет следующие задачи: проведения информационного обмена между шиной данных CAN "шиной данных CAN-привод", "шиной данных CAN-Daterbus-комфорт" и "шиной данных CAN-lnfotainment", перенос диагностических данных шиной данных CAN на кабель и обратно, при этом данной информация может использоваться тестером -VAS 5051 А-.
Инструкция: При замене диагностического интерфейса шин данных -J533- необходимо обязательно считать его кодировку "Замена диагностического интерфейса шины данных -3533-".
Распознавание неисправностей и индикация ошибок
Диагностический интерфейс шины данных -J533- оборудован системой самодиагностики, которая облегчает поиск неисправностей. Для поиска неисправностей следует использовать тестер -VAS 5051 А- в режиме "Ведомый поиск неисправностей".
Снятие и установка диагностического интерфейса шин данных -J533-
Диагностический интерфейс шин данных -J533- закреплен в пространстве для ног со стороны водителя, на кронштейне отопителя.
Инструкция: При замене диагностического интерфейса шин данных -J533- необходимо обязательно считать его кодировку "Замена диагностического интерфейса шины данных -J533-".

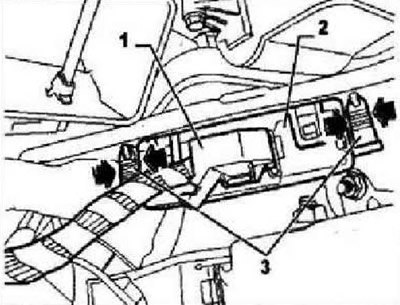

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять накладку слева на стороне водителя. Разблокировать и отсоединить штекерный разъем -1-. Сжать стопорные штифты -3- в -направлении стрелки- и извлечь диагностический интерфейс шины данных -J533- -2- из отверстий. Извлечь диагностический интерфейс шины данных -J533- из автомобиля.
Установка осуществляется в обратной последовательности.
