- 1 - Блок управления с устройством индикации для магнитолы и навигационной системы -J503-. Место установки: впереди в центральной консоли
- 2 - Блок управления системы камеры заднего вида -J772-. Место установки: за правой боковой обшивкой в багажнике
- 3 - Камера заднего вида -R189-. Место установки: в кнопке-ручке задней двери, момент затяжки гаек крепления: 6 Нм
- 4 - Датчик угла поворота руля -G85-. Место установки: в облицовке подрулевого переключателя под рулевым колесом
Инструкция: При ремонте или поиске неисправностей использовать - тестер VAS 5051А или тестер IMS 5052 в режиме "ведомый поиск неисправностей". При подключении аккумуляторной батареи учитывать необходимость проверки оборудования автомобиля (магнитола, часы, система комфорта и т.д.).
Система камеры заднего вида является вспомогательной системой - водитель видит картинку происходящего сзади автомобиля на мониторе магнитолы или радионавигационной системы. Данная система является опцией и поставляется только вместе с радионавигационной системой RNS 510 или магнитолой RCD 510. Система включается при включении задней передачи, также при выключенной магнитоле или радионавигационной системе.
Камера заднего вида состоит из следующих компонентов: камера заднего вида -R189-, блок управления системы камеры заднего вида -J772-, блок управления с устройством индикации для магнитолы и навигационной системы -J503-, и рулевое колесо с датчиком угла поворота рулевого колеса -G85-.
Инструкция: Установка дополнительного держателя номерного знака в автомобилях с системой камеры заднего вида не допускается, в противном случае возможны нарушения в работе я системе камеры заднего вида. Также может быть нарушена подсветка номерного знака.
Распознавание неисправностей и индикация ошибок
Система камеры заднего вида снабжена функцией самодиагностики. При поиске неисправностей использовать тестер -VAS 5051 А- или тестер -VAS 5052- в режиме "Ведомый поиск неисправностей".
Снятие и установка камеры заднего вида
Камера заднего вида встроена в кнопку-ручку задней двери. Для снятия камеры заднего вида необходимо вначале демонтировать кнопку-ручку из задней двери. Затем можно извлечь камеру заднего вида из кнопки-ручки.
Снятие кнопки-ручки с камерой заднего вида с задней двери

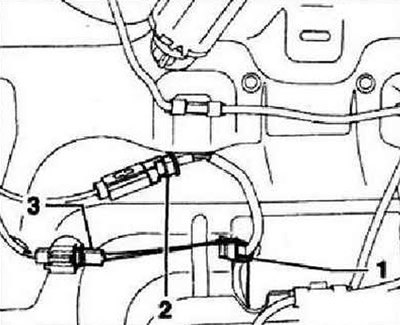

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять обивку двери багажного отсека. Открыть держатель провода -1- и вынуть оба провода. Разблокировать фиксацию и отсоединить разъемы -2- и -3-.

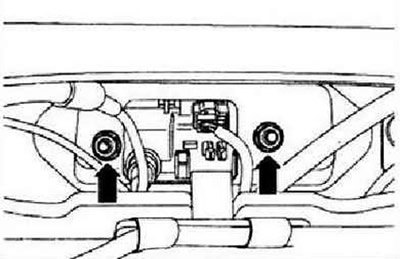

Открутить две крепежные гайки -стрелки-.

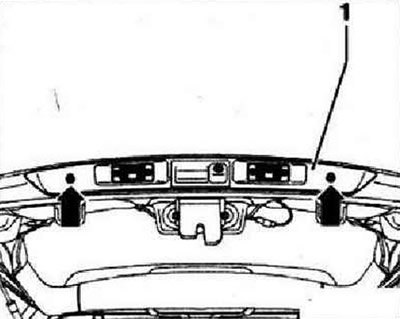

Выкрутить обе крепежные гайки -стрелки- и снять накладку -1-, с учетом длин подсоединенных проводов, с задней двери.

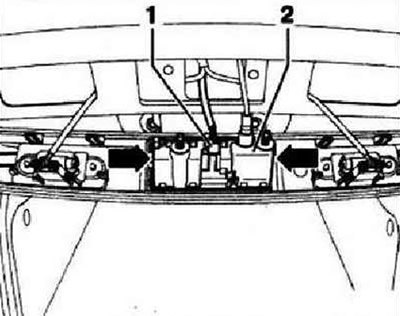

Разблокировать и отсоединить штекерный разъем -1-. Разблокировать оба боковых стопорных язычка -стрелки- и извлечь кнопку-ручку с камерой заднего вида -2- из накладки. Извлечь камеру заднего вида из кнопки-ручки.
Установка в обратной последовательности. Зафиксировать провода камеры заднего айда в держателе -1- для защиты от шума, который может возникать при их колебаниях. Почистить после установки оптику камеры заднего вида салфеткой, не оставляющей волокон. Произвести калибровку системы.
Извлечение камеры заднего вида из кнопки-ручки

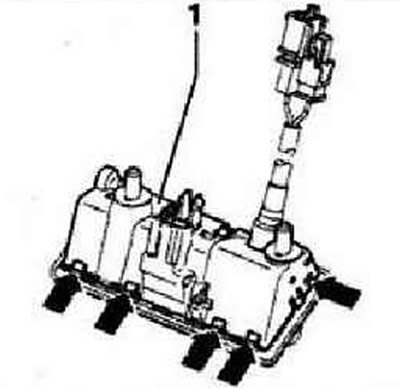

Разблокировать язычки -стрелки- и приподнять вкладыш корпуса -1-.

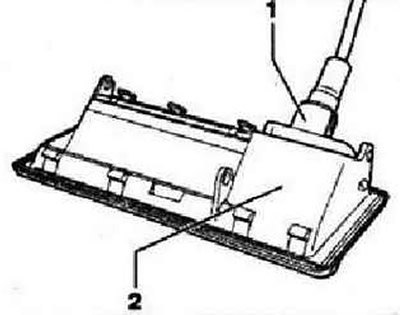

Извлечь камеру заднего вида -1 - из нижней части кнопки-ручки -2-.
Установка осуществляется в обратной последовательности.
Снятие и установка блока управления системы камеры заднего вида -J772-

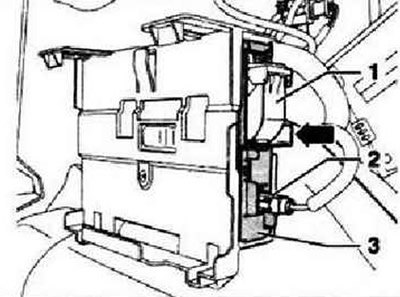

Блок управления установлен в багажнике за правой боковой панелью. Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Демонтировать боковую правую обивку багажника. Разблокировать фиксацию и отсоединить разъемы -1- и -2-. Нажать на стопорную кнопку -стрелка- и извлечь блок управления системы камеры заднего вида-3-назад из крепления.
Установка осуществляется в обратной последовательности. Только после замены блока управления произвести калибровку системы.
