Камера заднего вида (Audi Q5 8R)

Оглавление: Разъемы б/у камеры заднего вида…↓ Снятие б/у камеры заднего вида -J772- ↓ Установить ↓ Снятие камеры заднего вида -R189- ↓ Монтаж ↓

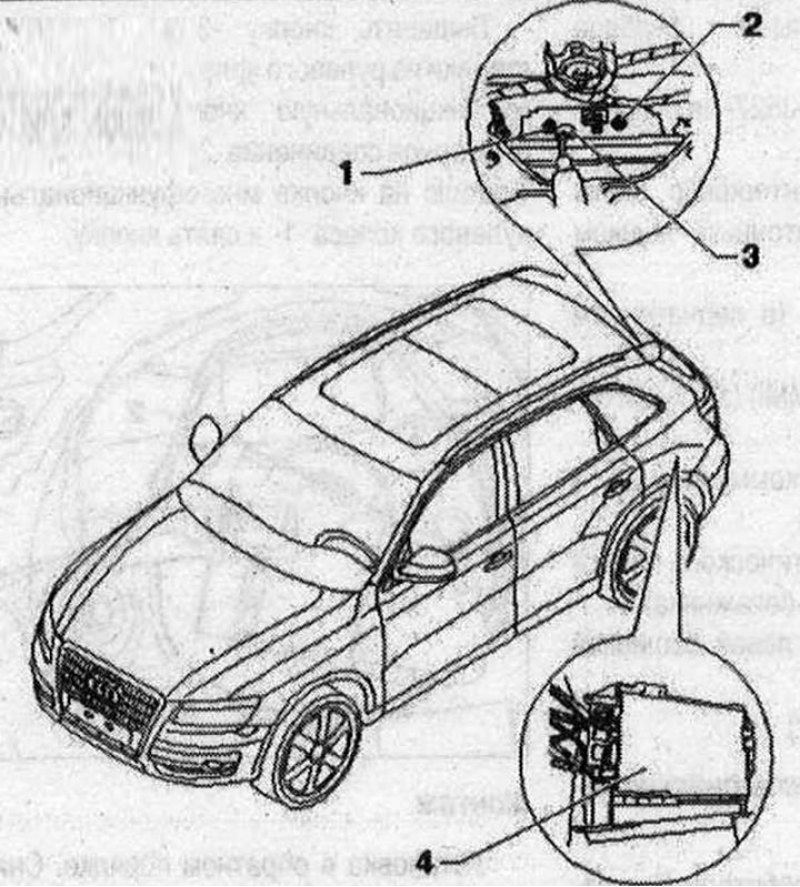

Камера заднего вида помогает водителю при движении задним ходом, наглядно высвечивая на модуле индикации б/у переднего модуля индикации и управления информационной системой -J685- дорожную ситуацию за а/м. Система активируется при включении задней передачи. Систему также можно включать вручную с помощью кнопки парковочного ассистента -Е266- в центральной консоли (опция). Камера заднего вида состоит из следующих компонентов: Камера заднего вида -R189-; Б/у камеры заднего вида -J772-; Б/у электроникой коммуникаций 1 -J794-; Рулевое колесо с датчиком угла поворота -G85-. В качестве доп. опции могут быть установлены и другие блоки управления. Установка доп. номерного знака в а/м с камерой заднего вида не допускается, в противном случае возможны нарушения в работе системы. Поиск неис-правностей проводится в режиме "Ведомый поиск неисправностей".

1/2. Гайка. 6 Н·м
3. Камера заднего вида -R189-
4. Б/у камеры заднего вида -J772-

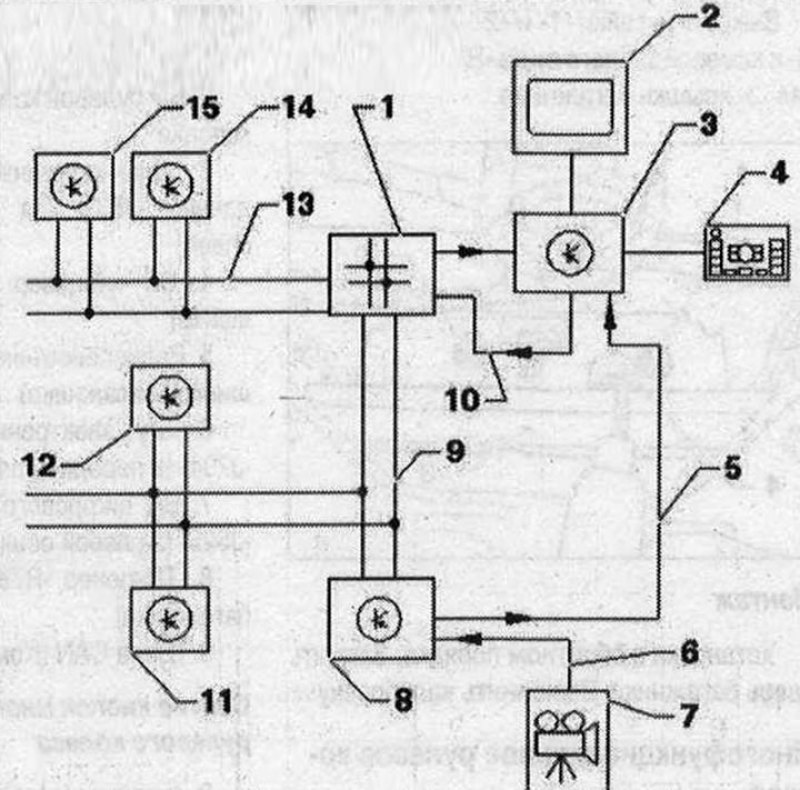

Оснащение с камерой заднего вида 1. Диагностический интерфейс шины данных -J533- за перчаточным ящиком слева; 2. Индикатор б/у органа управления и индикации, передний -J685- в центре передней панели; 3. Б/у информационной электроники 1 -J794- на передней панели; 4. Орган управления системы мультимедиа -Е380- в нижней части центральной консоли; 5. Кабель FBAS от б/у камеры заднего вида -J772-; 6. Кабель FBAS от камеры заднего вида -R189-; 7. Камера заднего вида -R189- в крышке багажника; 8. Б/у камеры заднего вида -J772- за левой обшивкой багажника; 9. Шина CAN (Комфорт); 10. Шина MOST; 11. Б/у системы поддержки парковки -J446- за правой обшивкой багажника; 12. Б/у распознавания прицепа -J345- за правой обшивкой багажника; 13. Шина CAN (привод); 14. Б/у ABS -Л 04- в мот. отсеке; 15. Датчик угла поворота рулевого колеса -G85- на рулевой колонке в блоке управления рулевой колонки -J527-

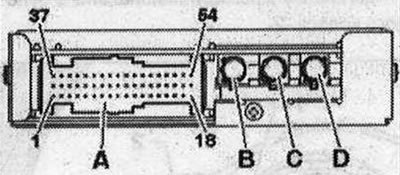

Разъемы б/у камеры заднего вида -J772-

А. Многоконтактный разъем, 54-контактный, черный
В. не задействован

Указание. Неуказанные штекерные контакты не задействованы.

А - Многоконтактный штекерный разъем, 54-контактный, черный

39. CAN-шина Low (комфорт)
40. CAN-шина High (комфорт)
43. Клемма 30
44. Клемма 31
47. Контакт 31 к камере заднего вида -R189-
48. Питание камеры заднего вида -R189-

Снятие б/у камеры заднего вида -J772-

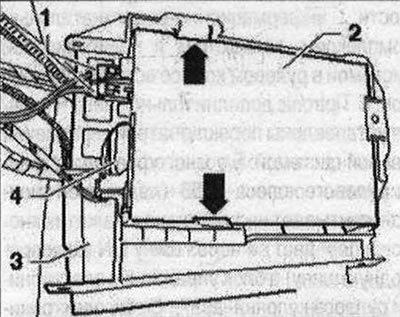

Б/у камеры заднего вида -J772- находится за левой обшивкой багажника. При замене б/у выбрать в режиме "Ведомый поиск неисправностей" функцию "Замена" соответствующего б/у. Использовать для этого тестер. Выключить все эл. потребители. Выключить зажигание. Открыть левый отсек в багажнике. Снять кронштейн с магнитолой -R- и отодвинуть его в багажный отсек. Б/у системы камеры заднего вида -J772- -32-только вставлен в держатель -3-. Отсоединить штекерные разъемы -1- и -4- на блоке управления камеры заднего вида -J772- -2-. Нажать на фиксаторы -стрелки- наружу и извлечь блок управления камерой заднего вида -J772- -2- из крепления -3-.

Установить

Установка в обратном порядке. Установить крепление с магнитолой -R-. Выполнить калибровку.

Снятие камеры заднего вида -R189-

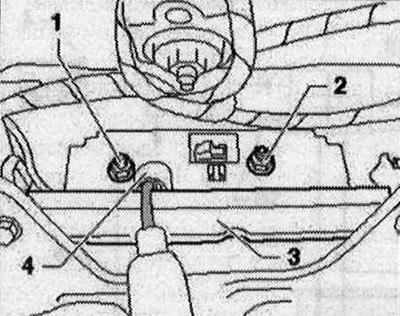

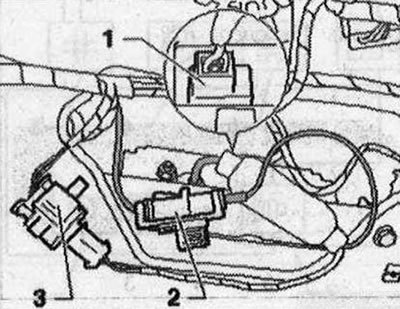

Камера заднего вида -R189- установлена в ручке крышки багажника и жёстко соединена с ней. Для замены камеры заднего вида -R189- необходимо заменить ручку. Выключить все эл. потребители. Выключить зажигание. Камера заднего вида -R189- имеет гибкий кабель. Соединения с кабельным жгутом а/м находятся в задней крышке. Снять обивку задней двери. Отсоединить штекерные разъемы -2- и -3- в крышке багажника и в ручке. Камера заднего вида -R189- жестко связана с ручкой -4-.
