Для достижения наилучшей управляемости информационно-развлекательным комплексом, телефоном и навигационной системой в рулевом колесе встроен ряд кнопок. С Tiptronic дополнительно слева и справа установлены переключатели управления данной системой. Б/у многофункционального рулевого колеса -J453- (под правой кнопкой) считывает информацию о нажатии кнопок и передает ее через шину LIN (однопроводную шину) в блок управления электроники рулевой колонки -J527-. От б/у электроники рулевой колонки -J527- информация передается через шину CAN (Комфорт) и диагн. интерфейс шины данных -J533- к отдельным устройствам. Поиск неисправностей проводится в режиме "Ведомый поиск неисправностей".

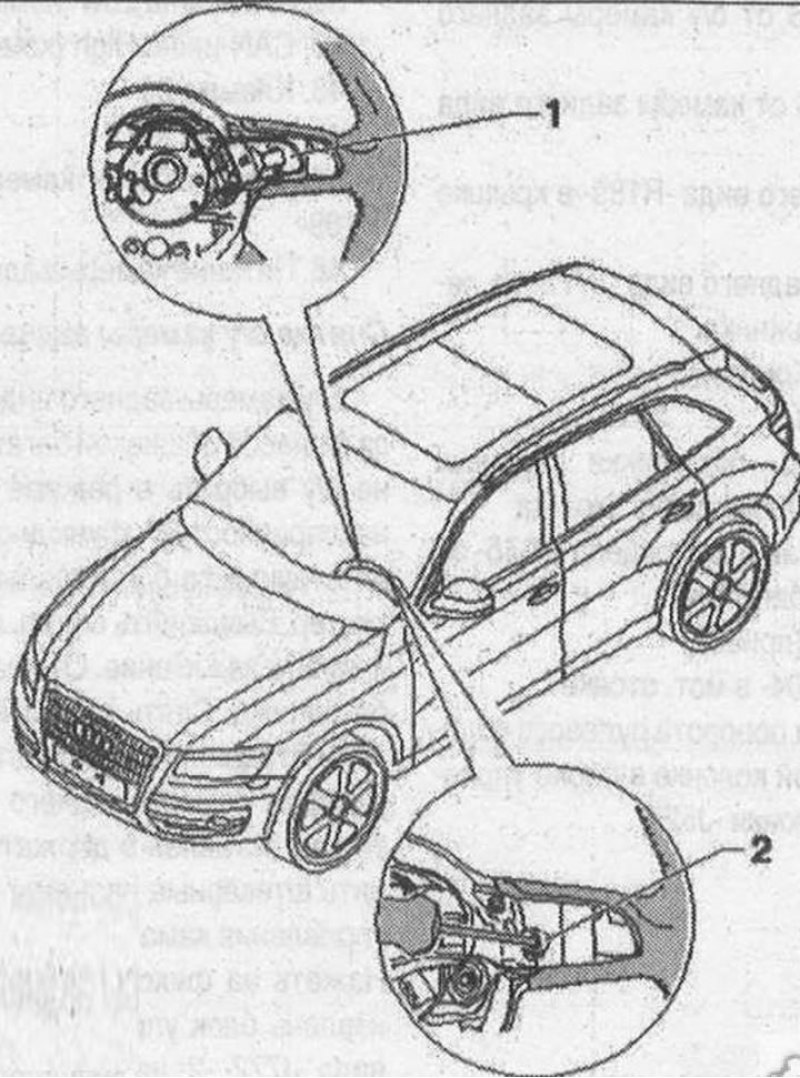

- 1. Многофункциональные кнопки
- 2. Болт. 3 Н·м

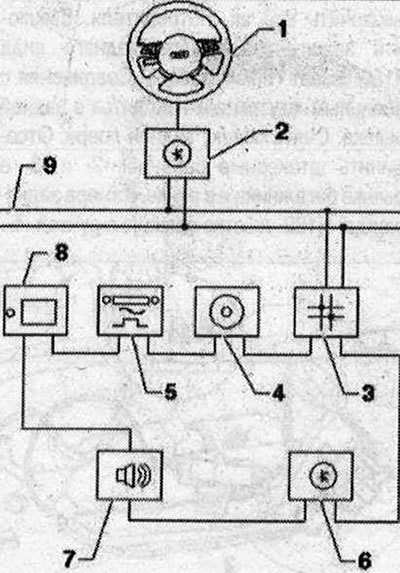

Комплектность в версии MMI 1. Многофункциональное рулевое колесо; 2. Б/у рулевой колонки -J527- на рулевой колонке; 3. Диагностический интерфейс шины данных -J533- (за перчаточным ящиком слева); 4. CD-чейнджер -R41- (в перчаточном ящике); 5. Радиоприемник -R- (MMI) (за левой обшивкой багажника); 6. Б/у электроникой коммуникаций 1 -J794- (в передней панели); 7. Б/у цифрового акустического пакета -J525- (за левой обшивкой багажника); 8. ТВ-тюнер -R78- (за левой обшивкой багажника); 9. Шина CAN (Комфорт)
Снятие кнопок многофункционального рулевого колеса

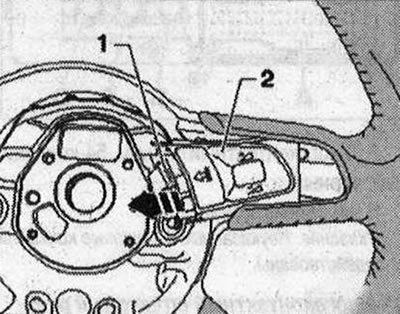

Выключить все эл. потребители. Выключить зажигание. Снять Airbag водителя. Снять декоративное кольцо с рулевого колеса. Отсоединить штекерное соединение -1- на кнопке многофункционального рулевого колеса -2-.

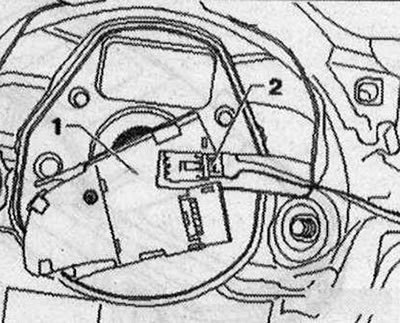

Выдавить кнопку -2- в направлении стрелки из рулевого колеса. Повернуть многофункциональную кнопку. Отсоединить штекерное соединение -2- к переключателю Tiptronic на кнопке многофункционального рулевого колеса -1- и снять кнопку.
(Оригинал выложен на портале: autoinstruction.ru)
Монтаж
Установка в обратном порядке. Снятие левой кнопки многофункционального рулевого колеса осуществляется аналогичным способом.
