Указание: В случае рекламации необходимо знать функции и управление многофункционального рулевого колеса.
Многофункциональное рулевое колесо включает в себя (в зависимости от комплектации) следующие узлы: многофункциональные кнопки с левой стороны -Е440- и с правой стороны -Е441 - для управления информационно-развлекательной системой; переключатель Tiptronic повышения передачи -Е438- и понижения передачи -Е439-для управления КП с двойным сцеплением в режиме Tiptronic; блок управления многофункционального рулевого колеса -J453-, интегрирован в левый передний блок переключателей.
Снятие и установка кнопочных модулей для управления системой Infotainment

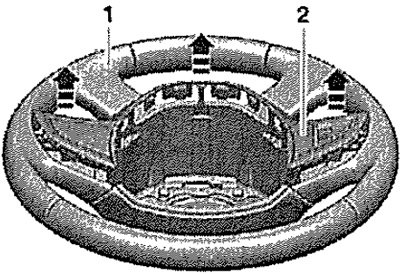

Монтажные работы для обоих кнопочных-модулей идентичны. Снять модуль подушки безопасности в рулевом колесе. Вынуть панель с кнопочными модулями -2- из рулевого колеса -1-, равномерно и осторожно поддев его клином -стрелки-.

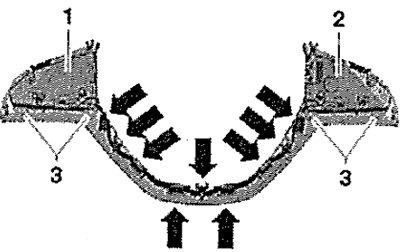

Выкрутить винты -3-. При извлечении модулей -1- и -2- осторожно высвободить соединительный кабель из опоры -стрелки-. А/м с АКП с управлением на рулевом колесе — отсоединить разъёмы кнопочных модулей.
Установка
Установка в обратном порядке.
Указание: Правильно уложить соединительный кабель модулей в направляющую в панели -стрелки-. Перед установкой модуля подушки безопасности необходимо проверить, правильно ли уложены все провода в направляющие канавки в деталях рулевого колеса из пеноматериала. Выступающие провода могут быть повреждены деталями модуля подушки безопасности, расположенными на обратной стороне. Соблюдать порядок выполнения работ при подсоединении АКБ. После замены кнопочных модулей произвести кодирование с помощью Тестер.
Снятие и установка кнопочных модулей управления КП в режиме Tiptronic (КП 02Е, 0AM - DSG)

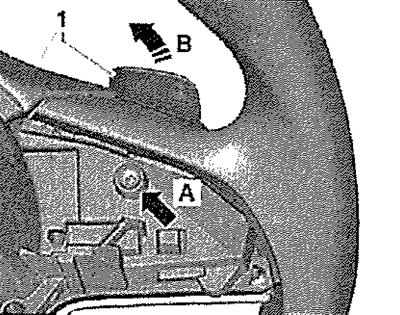

Последовательность монтажа для обоих модулей переключателей идентична. Снять модуль подушки безопасности в рулевом колесе. Вынуть панель с кнопочными модулями -2- из рулевого колеса -1-, равномерно и осторожно поддев его клином -стрелки-. Отсоединить разъём. Вывернуть винт -стрелка А- (1,7 Нм), наклонить и вынуть кнопочный модуль для управления КП -1- -стрелка В-.
Установка
Установка в обратном порядке.
Указание: Перед установкой модуля подушки безопасности необходимо проверить, правильно ли уложены все провода в направляющие канавки в деталях рулевого колеса из пеноматериала. Выступающие провода могут быть повреждены деталями модуля подушки безопасности, расположенными на обратной стороне. Соблюдать порядок выполнения работ при подсоединении АКБ.
