Снятие и установка блока управления акустической системы

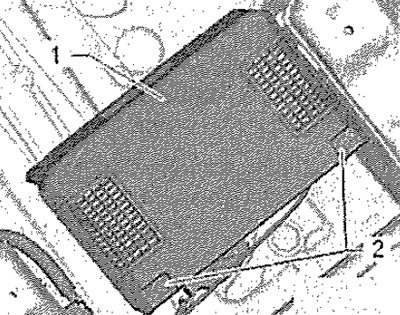

Выключить все потребители электроэнергии и извлечь ключ зажигания. Установить левое переднее сиденье до упора назад и в самое верхнее положение. Извлечь распорные пистоны -2- и снять крышку -1-движением вперёд.

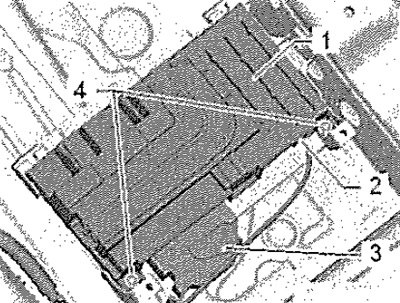

Выкрутить винты -4- (1,5 Нм). Слегка наклонить блок управления -1- и извлечь из кронштейна. Расфиксировать скобу, откинув её, и отсоединить разъём -3-. Отсоединить шину передачи данных „MOST-Bus" -2-.
Защитить розетку шины MOST -2- крышкой -1- или другим подходящим способом (например, обернуть в полиэтилен и обмотать скотчем).
Установка
Установка в обратном порядке. При замене закодировать новый блок управления с помощью Тестера. В случае повреждения шины MOST заменить её вместе с терминалами.
Снятие и установка передних и задних среднечастотных динамиков
Выключить зажигание и все потребители электроэнергии. Снять облицовку двери, с которой снимается динамик. Отсоединить разъём на динамике. Извлечь распорные пистоны -стрелки- и снять динамик.
Установка в обратном порядке.
Снятие и установка сабвуфера
Снять левую боковую облицовку багажного отсека. Выкрутить крепёжные винты -см. рис.- (3 Нм) и извлечь сабвуфер. Отсоединить разъём.
(Данные скопированы с ресурса: autoinstruction.ru)
Установка в обратном порядке.
Снятие и установка разъёмов для внешних источников аудио-видеосигнала MEDIA-IN (MDI)
Снять модуль дисплея информационно-развлекательной системы. Снять панель управления отопителя/климатической установки. По очереди отпереть фиксаторы -стрелки А-, опустить консоль -1- -стрелка В- и выдвинуть к себе подсоединённые провода.
Разъём MEDIA IN (Mttsumi)
Вставить маленькую отвёртку под углом снизу в центр разъёма, Сжав, разблокировать и по очереди отсоединить разъёмы -3-. Разблокировать разъём -2- из фиксаторов -стрелки- и извлечь.
Разъёмы USB и AUX

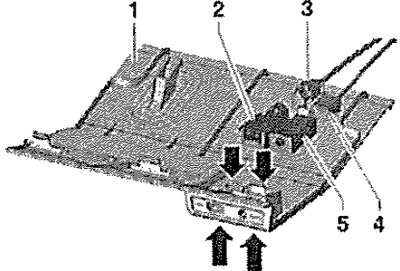

Разблокировать сверху и отсоединить разъем от гнезда USB -3-. Вставить маленькую отвёртку под углом снизу в центр разъёма. Сжав, разблокировать и отсоединить разъём от гнезда AUX, поз. -4-. Разблокировать из фиксаторов -стрелки- и извлечь USB-разъём -2- и разъём для внешних источников аудиосигнала -5-.
Установка в обратном порядке.
