Двигатель 1,9 л DJY (XUD9A)
6. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
7. Снимите воздухозаборный патрубок и кожух распределения воздуха, как описано в разделе 4В, глава 3.
8. Снимите крышку головки цилиндров, как описано в разделе 2С.
9. Снимите хомут, крепящий нижнюю гибкую часть трубы EGR к клапану EGR. Если для крепления шланга используется гофрированный оригинальный хомут Citroen, разрежьте и выбросьте его. При установке используйте стандартный червячный хомут.
10. Отсоедините вакуумный шланг от верхней части клапана EGR.
11. Выверните два болта, крепящие клапан EGR к выпускному коллектору, и снимите клапан.
12. Для снятия электромагнитного клапана EGR отсоедините два вакуумных шланга и электрический разъем. Отверните гайки и снимите клапан с кронштейна.
13. Установка проводится в последовательности, обратной снятию, с учетом следующего:
- a) Убедитесь, что привалочные поверхности клапана EGR и выпускного коллектора чистые и используйте новую прокладку.
- b) Закрепите трубу EGR новыми стандартными червячными хомутами.
- c) Установите крышку головки цилиндра, как описано в разделе 2С.
- d) Установите воздухозаборный патрубок и кожух распределения воздуха, как описано в разделе 4В.
Двигатель 1,9 л DHY (XUD9TE)
14. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
15. Снимите промежуточный охладитель воздуха, как описано в разделе 4В, главе 20.
16. Снимите воздуховоды как, описано в разделе 4В, глава 3.
17. Снимите крышку головки цилиндров, как описано в разделе 2С.
18. Снимите хомут, крепящий нижнюю гибкую часть трубы EGR к клапану EGR.
19. Отсоедините вакуумный шланг от верхней части клапана EGR.
20. Выверните два болта, крепящие клапан EGR к выпускному коллектору, и снимите клапан.
21. Для снятия электромагнитного клапана EGR отсоедините два вакуумных шланга и электрический разъем. Отверните гайки и снимите клапан с кронштейна.
22. Установка проводится в последовательности, обратной снятию, с учетом следующего:
- а) Убедитесь, что приваленные поверхности клапана EGR и выпускного коллектора чистые, и используйте новую прокладку.
- b) Закрепите трубу EGR новыми стандартными червячными хомутами.
- c) Установите крышку головки цилиндра, как описано в разделе 2С.
- d) Установите воздуховод и промежуточный охладитель воздуха, как описано в разделе 4В.
Двигатель 1,9 л DHV (XUD9BSD)
23. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
24. Снимите клапанную коробку дроссельной заслонки, воздухозаборный патрубок и коленчатый патрубок как описано в разделе 4В, глава 3.
25. Снимите крышку головки цилиндров, как описано в разделе 2С.
26. Отсоедините вакуумный шланг от верхней части клапана EGR.
27. Снимите хомут, крепящий верхнюю гибкую часть трубы EGR к впускному коллектору. Если для крепления шланга используется гофрированный оригинальный хомут Citroen, разрежьте и выбросьте его. При установке используйте стандартный червячный хомут.
28. Выверните два болта, крепящие клапан EGR к выпускному коллектору.
29. Для улучшения доступа поднимите и поверните клапан и снимите зажим крепления трубы EGR.
30. Снимите трубу EGR и клапан.
31. Для снятия электромагнитного клапана EGR отсоедините два вакуумных шланга и электрический разъем. Отверните болты крепления кронштейна и снимите клапан.
32. Установка проводится в последовательности, обратной снятию, с учетом следующего:
- a) Убедитесь, что приваленные поверхности клапана EGR и выпускного коллектора чистые, и используйте новую прокладку.
- b) Закрепите трубу EGR новыми стандартными червячными хомутами.
- c) Установите крышку головки цилиндра, как описано в разделе 2С.
- d) Установите коленчатый патрубок и клапанную коробку дроссельной заслонки как описано в разделе 4В.
Двигатель 1,9 л WJZ (DW8)
33. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
34. Снимите кожух распределения воздуха, как описано в разделе 4В, глава 3.
35. Отверните клапанную коробку EGR от кожуха распределения воздуха и снимите кольцевое уплотнение.
36. Для снятия трубы EGR выверните два болта, крепящие трубу к выпускному коллектору, и отсоедините крепежную ленту от трубы.
37. Снимите впускной коллектор, как описано в разделе 4В и снимите трубу EGR.
38 Установка проводится в последовательности, обратной снятию, с учетом следующего:
- a) Убедитесь, что привалочные поверхности клапана EGR и выпускного коллектора чистые, и используйте новую прокладку.
- b) Установите впускной коллектор и кожух распределения воздуха, как описано в разделе 4В.
Двигатель 2,0 л RHY (DW10TD)
Примечание. Для снятия клапана EGR с двигателя, установленного в автомобиле, недостаточно места для доступа к элементам его крепления. Для доступа к элементам крепления необходимо снять двигатель/коробку передач, как описано в разделе 2F, или нижнюю раму передней подвески, как описано в разделе 10.
39. Выверните болты, крепящие зажимы EGR трубы к впускному коллектору (рис. 4D.4).

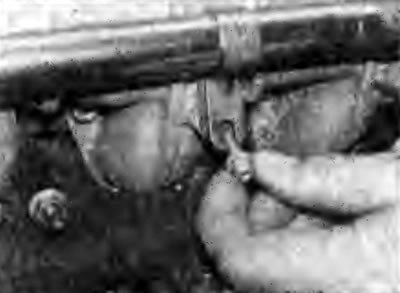

Рис. 4D.4. Выворачивание болта крепления зажима EGR трубы к впускному коллектору
40. Отсоедините вакуумный шланг, затем отверните две гайки, крепящие клапан EGR к выпускному коллектору (рис. 4D.5).

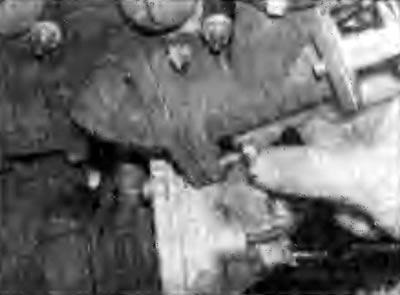

Рис. 4D.5. Отворачивание гайки крепления клапана EGR к выпускному коллектору
41. Выверните два болта, крепящие трубу EGR к коленчатому патрубку впускного коллектора (рис. 4D.6). Снимите клапан EGR и прокладку с фланца впускного коллектора (рис. 4D.7).

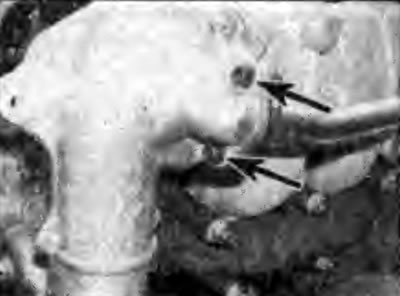

Рис. 4D.6. Расположение болтов крепления трубы EGR к коленчатому патрубку впускного коллектора |

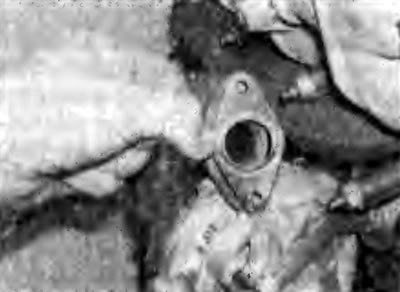

Рис. 4D.7. Снятие прокладки с фланца трубы EGR |
42. Для отделения трубы от клапана EGR снимите зажим, крепящий верхнюю гибкую часть трубы к клапану. Если для крепления шланга используется гофрированный оригинальный хомут Citroen, разрежьте и выбросьте его При установке используйте стандартный червячный хомут.
43. Для снятия электромагнитного клапана EGR отсоедините два вакуумных шланга и электрический разъем. Отверните болты крепления кронштейна и снимите клапан.
44. Установка проводится в последовательности, обратной снятию, с учетом следующего:
- a) Убедитесь, что привалочные поверхности клапана EGR и выпускного коллектора чистые.
- b) Закрепите трубу EGR новыми стандартными червячными хомутами.
- c) С учетом рекомендации приведенных в разделе 2F или 10, установите двигатель/коробку передач или нижнюю раму передней подвески.
