Снятие
1. На двигателе DHY (XUD9TE) снимите промежуточный охладитель воздуха, на двигателе DJY (XUD9A) снимите воздушный кожух на двигателе DHV (XUD9BSD) снимите патрубки для впуска воздуха.
2. Отсоедините шланг вентиляции от передней части крышки головки цилиндров.
3. Отверните болт крепления кронштейна шланга подачи топлива с правой стороны крышки головки цилиндров (рис. 2С.5).

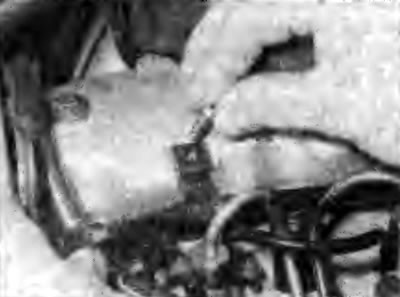

Рис. 2С.5. Снятие кронштейна шланга подачи топлива с крышки головки цилиндров
4. Отметьте расположение любых кронштейнов, закрепленных тремя болтами крепления крышки головки цилиндров, затем выверните болты. Сохраните с каждым болтом металлические и фибровые шайбы (рис. 2С.6).

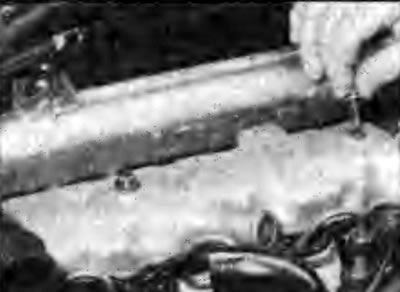

Рис. 2С.6. Снятие болта вместе с шайбой крепления крышки головки цилиндров
5. Сдвиньте в сторону все шланги, которые находятся над головкой цилиндров.
6. Снимите крышку головки цилиндров вместе с резиновой прокладкой (рис. 2С.7). Проверьте состояние прокладки и при необходимости замените.

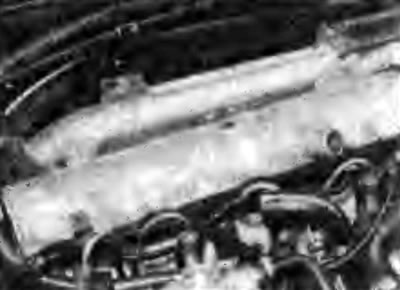

Рис. 2С.7. Снятие крышки головки цилиндров
(Источник статьи доступен на сайте: autoinstruction)
Установка
7. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) Установите все кронштейны и шланги в первоначальное положение.
- b) Установите промежуточный охладитель воздуха.
