Снятие
11. Ослабьте хомуты и отсоедините воздуховод и шланг вентиляции картера от передней части кожуха распределения воздуха.
12. Снимите зажим, крепящий гибкую часть трубы EGR к задней части кожуха распределения воздуха.
13. Выверните два болта, крепящие кожух к переднему кронштейну (рис. 4В.4).

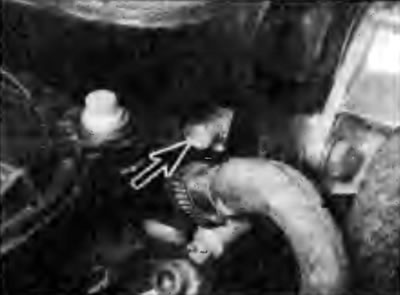

Рис. 4В.4. Расположение болта крепления кожуха распределения воздуха к переднему кронштейну - двигатель DJY (XUD9A)
14. Выверните четыре болта, крепящие заднюю часть кожуха к выпускному коллектору (рис. 4В.5).

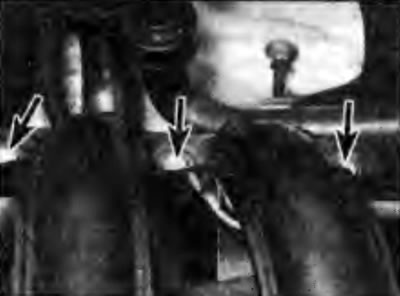

Рис. 4В.5. Расположение болтов крепления кожуха распределения воздуха к выпускному коллектору - двигатель DJY (XUD9A)
15. Снимите кожух с выпускного коллектора.
Информация доступна на портале: Autoinstruction
Установка
16. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) Проверьте состояние четырех резиновых уплотнений и при необходимости, замените их в комплекте.
- b) Закрепите трубу EGR новым хомутом винтового типа.
