Снятие
41. Для снятия воздуховода, соединяющего воздушный фильтр с турбокомпрессором, ослабьте хомут и отсоедините гибкий воздуховод от крышки воздушного фильтра (рис. 4В.7).

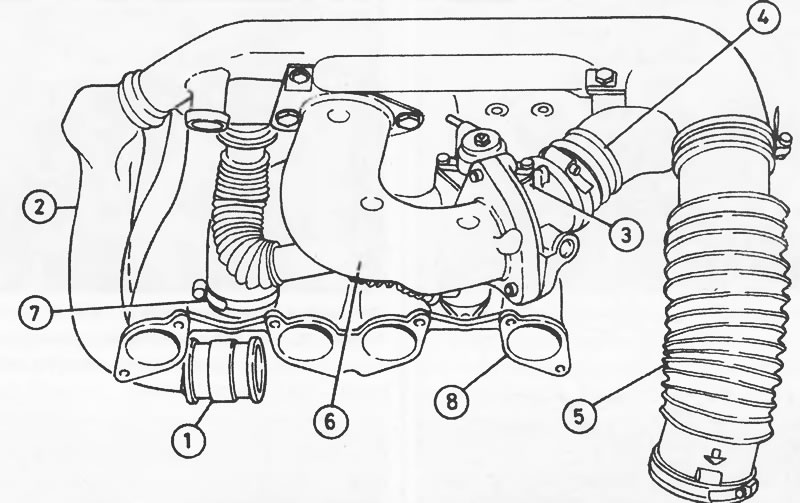

Рис. 4В.7. Воздуховоды двигателя DHV (XUD9BSD): 1 - соединение воздуховода с турбокомпрессором; 2 - жесткий воздуховод, соединяющий воздушный фильтр турбокомпрессором; 3 - клапанная коробка дроссельной заслонки; 4 - верхнее со единение воздуховода, соединяющего турбокомпрессор с впускным коллектором; 5 - гибкий воздуховод, соединяющий воздушный фильтр с турбокомпрессором; 6 - коленчатый воздухозаборный патрубок; 7 - нижнее соединение воздуховода соединяющего турбокомпрессор с впускным коллектором; 8 - впускной коллектор
42. Ослабьте хомут и отсоедините шланг вентиляции картера от маслоотделителя на правой части жесткого верхнего воздуховода.
(Источник доступен на веб-сайте autoinstruction.ru)
43. Выверните два болта, крепящие жесткий верхний воздуховод к впускному коллектору.
44. Затяните стояночный тормоз, поднимите переднюю часть автомобиля и закрепите на подставка^Снимите нижнюю защиту двигателя.
45. Из-под автомобиля ослабьте хомут, крепящий нижнюю часть воздуховода к турбокомпрессору.
46. Отсоедините нижнюю часть воздуховода, затем переместите его вверх и снимите с автомобиля.
47. Для снятия воздуховода, соединяющего турбокомпрессор с впускным коллектором в задней части двигателя, сна чала снимите воздухозаборный патрубок, соединяющий воздушный фильтр г турбокомпрессор.
48. Ослабьте хомуты, крепящие верхнюю часть воздуховода к клапанной коробке дроссельной заслонки и нижнюю часть к турбокомпрессору.
49. Выверните болты, крепящие заднюю часть воздуховода к коллектору и кронштейну.
50. Отсоедините верхнюю и нижнюю части воздуховода и, перемещая вверх снимите его с автомобиля
51. Для снятия клапанной коробки дроссельной заслонки и коленчатого воздухе заборного патрубка ослабьте хомут и снимите воздуховод с клапанной коробки.
52. Отсоедините вакуумный шланг о привода дроссельной заслонки.
53. Выверните болты, крепящие коленчатый воздухозаборный патрубок к впускному коллектору, и снимите патрубок и клапанную коробку в сборе.
Установка
54. Установка проводится в последовательности, обратной снятию.
