Снятие
55. Ослабьте хомут и отсоедините гиб кий воздуховод от крышки воздушного фильтра (рис. 4В.8).

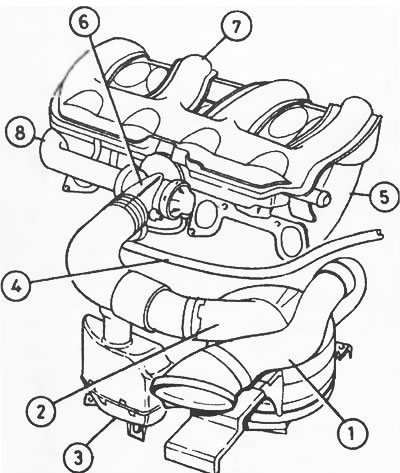

Рис. 4В.8. Воздушный фильтр и воздуховоды двигателя WJZ (DW8): 1 -воздухозаборный патрубок; 2 - крышка воздушного фильтра; 3 - резонатор; 4 -вакуумный шланг; 5 - впускной коллектор; 6 - блок клапанов EGR; 7 - кожух распределителя воздуха; 8 - труба EGR
56. Выверните болт крепящий переднюю часть воздухозаборного патрубка к пере дней панели кузова.
57. Отверните гайку, крепящую основание корпуса воздушного фильтра к кронштейну. Поднимите корпус и отсоедините его переднюю часть от кронштейна панели кузова Снимите корпус воздушного фильтра в сборе с воздухозаборным патрубком.
Установка
58. Установка проводится в последовательности, обратной снятию.
