Снятие
17. Ослабьте зажим крепления к верхней части воздушного фильтра воздуховоде, соединяющего воздушный фильтр с турбокомпрессором (рис. 4В.6).

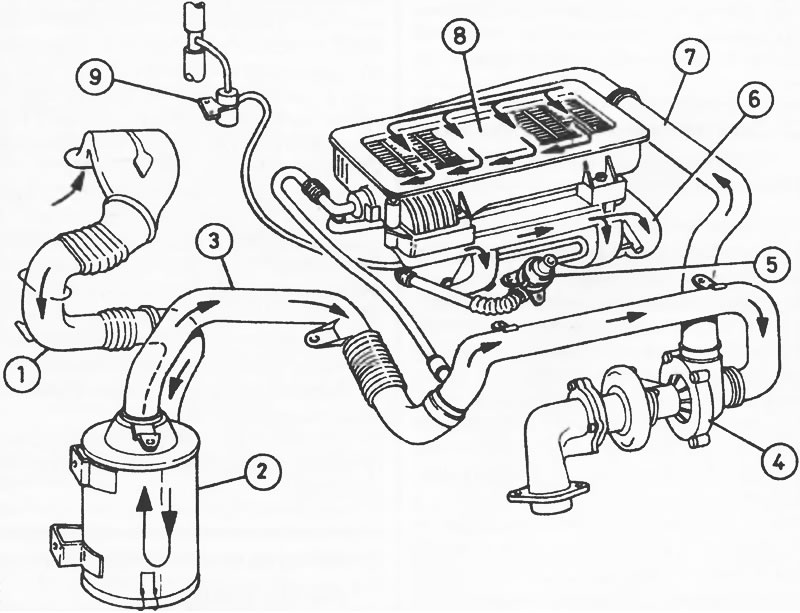

Рис. 4В.6. Воздушный фильтр двигателя DHY (XUD9TE): 1 - воздухозаборный патрубок; 2 - корпус воздушного фильтра; 3 воздуховод, соединяющий воздушный фильтр с турбокомпрессором; 4 - турбокомпрессор; 5 - вакуумный клапан EGR; 6 - впускной коллектор; 7 - воздуховод, соединяющий промежуточный охладитель воздуха и турбокомпрессор; 8 - промежуточный охладитель воздуха; 9 - электромагнитный клапан EGR
Стрелки показывают направление воздушного потока
18. Отверните гайку, крепящую воздухозаборный патрубок к опоре аккумуляторной батареи, и отсоедините воздуховод от верхней части воздушного фильтра.
19. Отверните гайки, крепящие корпус воздушного фильтра к кронштейнам.
20. Затяните стояночный тормоз, поднимите переднюю часть автомобиля и закрепите на подставках. Снимите нижнюю защиту двигателя.
21. Ослабьте хомут и отсоедините воздуховод от корпуса воздушного фильтра, затем снимите корпус из-под автомобиля.
Установка
22. Установка проводится в последовательности, обратной снятию.
