Снятие
1. Отсоедините провод от отрицательной клеммы АКБ

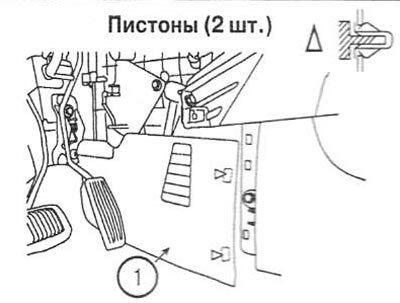

2. Извлеките пистоны и снимите левую облицовку напольной консоли (1).

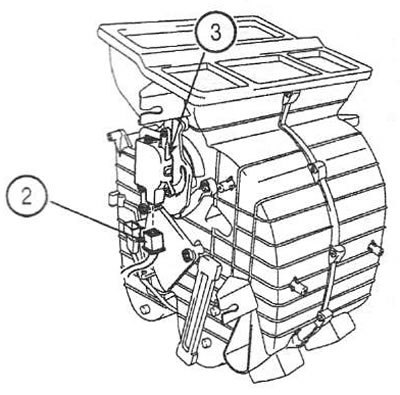

3. Отсоедините разъем привода (2). Открутите винты и снимите привод (3).
Установка
4. Установка выполняется в порядке, обратном снятию.
Проверка
5. Выключите зажигание.
6. Отсоедините разъем привода.
7. Подайте напряжение 12 В на контакт 3 и заземлите контакт 4 разъема привода. Убедитесь, что включен режим обогрева ветрового стекла. Измените полярность соединения и убедитесь, что включен режим вентиляции салона.

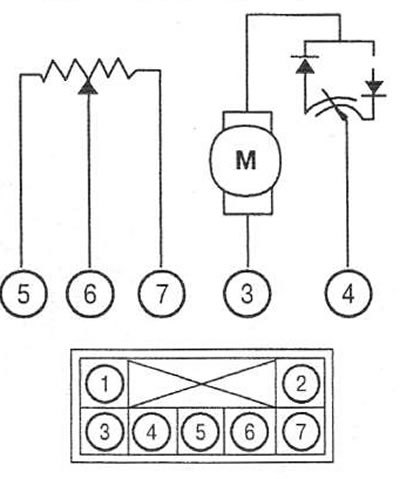

1. -; 2. -; 3. Режим обогрева ветрового стекла; 4. Режим вентиляции; 5. «Масса»; 6. Сигнал; 7. +5 В
8. Измерьте напряжение между контактами 3 и 4 разъема привода.
Примечание: если величина напряжения меньше 0,1 В или больше 4,9 В, привод неисправен и подлежите замене.
| Режим | Напряжение, В |
| Вентиляция салона | 0,3 ± 0,15 |
| Обогрев ветрового стекла | 4,7 ± 0,15 |
