Снятие и установка модуля переключателей на стороне водителя
Следующие элементы встроены в модуль переключателей на стороне водителя (зависит от комплектации).
- Выключатель регулировки зеркал заднего вида -Е43-
- Переключатель регулировки зеркал заднего вида -Е48-
- Кнопка обогрева наружных зеркал заднего вида -Е231-
- Лампа подсветки выключателя регулировки зеркал заднего вида -L7B-
- Выключатель механизма складывания зеркал заднего вида -Е263-
- Переключатель переднего левого стеклоподъемника -Е40-
- Переключатель заднего левого стеклоподъемника в водительской двери -Е53-
- Переключатель заднего правого стеклоподъемника в водительской двери -Е55-
- Переключатель переднего правого стеклоподъемника в водительской двери -Е81-
- Кнопка "детской" блокировки -Е318-
- Контрольная лампа "детской" блокировки -К236-
- Лампа подсветки кнопки -L76-
- Контрольная лампа функции SAFE центрального замка -К133-
Инструкция: Вышеуказанные компоненты не могут быть заменены по отдельности.

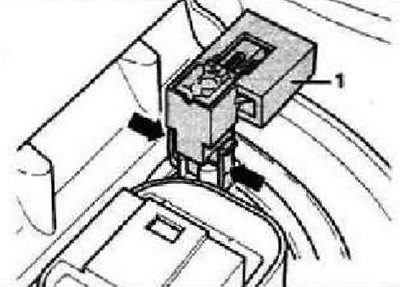

Выключить зажигание и всех электрических потребителей. Снять обивку двери. Разблокировать фиксаторы -стрелки- и извлечь контрольную лампу функции SAFE центрального замка -1- из своего монтажного положения.

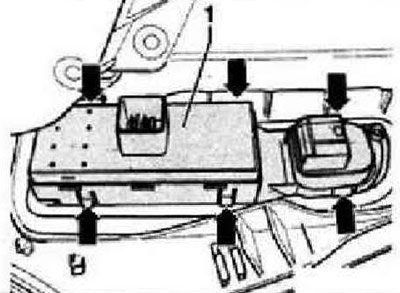

Разблокировать фиксаторы -стрелки- и выдавливать модуль переключателей на стороне водителя, начиная с правой стороны, из обивки двери.

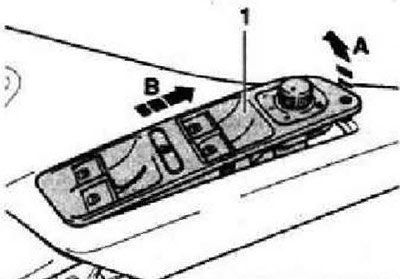

Приподнять модуль переключателей на стороне водителя сначала вперед и слегка вверх -стрелка А- и затем извлечь в -направлении стрелки- из обивки двери.
Установка осуществляется в обратной последовательности.
Снятие и установка кнопки блокировки водительской двери -Е309-
Инструкция: В кнопку блокировки двери переднего пассажира -Е308- встроена лампа подсветки кнопки -L76-, которая не может быть заменена отдельно.
Выключить зажигание и всех электрических потребителей. Снять обивку двери. Выкрутить крепежные болты -стрелки- и снять вкладыш -1-.

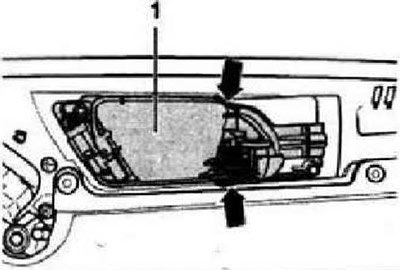

Разблокировать фиксаторы стрелки- и извлечь ручку открывания двери -1- с кнопкой блокировки дверей из обшивки двери.

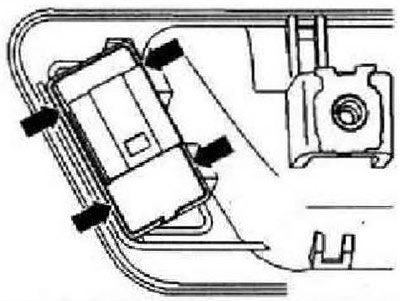

Разблокировать фиксаторы -стрелки- и извлечь кнопку блокировки дверей, на стороне водителя -Е308- из установочной рамки.
[Информация представлена на сайте autoinstruction.ru]
Установка осуществляется в обратной последовательности.
Компоненты - замки передних дверей
Следующие компоненты (в зависимости от комплектации) встроены в замок водительской двери:
- Концевой выключатель двери водителя -F2-
- Запорный элемент центрального замка двери водителя -F220-
- Привод блокировки центрального замка в двери водителя -V56-
- Электродвигатель блокировки центрального замка в двери водителя -V161-
- Следующие элементы (в зависимости от комплектации) встроены в замок передней правой двери
- Привод центрального замка в двери переднего пассажира -V57-
- Концевой выключатель двери переднего пассажира -F3-
- Запорный элемент центрального замка двери переднего пассажира -F221-
- Привод центрального замка в двери переднего пассажира -157-
- Электродвигатель блокировки центрального замка в двери переднего пассажира -V162-
Инструкция: Вышеуказанные компоненты не могут быть заменены по отдельности. При неисправностях данных элементов - а замках передних дверей - заменить замок соответствующей двери.
