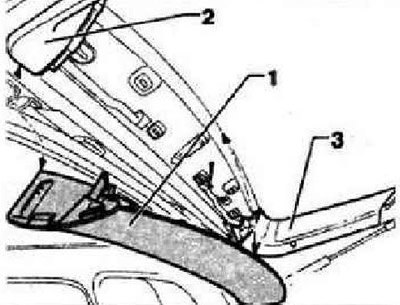

Снятие и установка верхней облицовки двери багажного отсека
Отсоединить облицовку -1- по середине (фиксаторы облицовки должны выйти из гнёзд двери багажного отсека). Отсоединить облицовку от боковых облицовок -2- и -3-.
Установка
Инструкция: Перед установкой проверить целостность скоб крепления. Заменить поврежденные скобы.

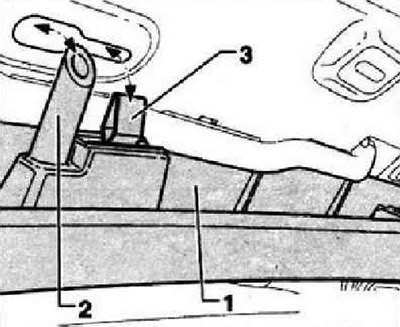

Зафиксировать облицовку -1- в боковых облицовках -2- и -3-. Сориентировать облицовку -1-, чтобы все направляющие -2- и скобы -3- были напротив соответствующих отверстий в двери багажного отсека. Надавить на облицовку -1- в области направляющих и скоб, чтобы они зафиксировались в соответствующих отверстиях двери багажного отсека.
Снятие и установка боковой облицовки двери багажного отсека

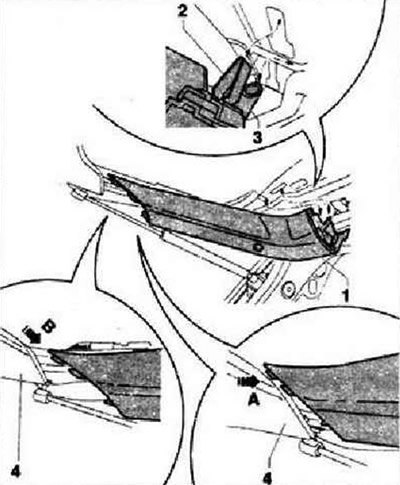

Инструкция: Ниже описаны работы по снятию и установке елевой стороны автомобиля. Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Снять верхнюю облицовку двери багажного отсека. Рывком отсоединить верхний конец облицовки -1- в области скобы -2- и направляющей -3-, чтобы они вышли из гнёзд в двери багажного отсека. Извлечь облицовку из гнёзд крепления в обивке двери багажного отсека -4-, -стрелка А- и -стрелка В-.
Снятие и установка обивки двери багажного отсека

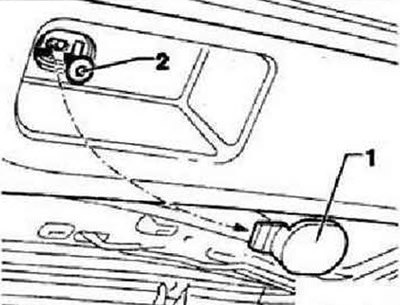

Снять верхнюю облицовку двери багажного отсека. Снять боковые облицовки двери багажного отсека. В обоих углублениях ручек снять заглушки -1-. Выкрутить в обоих углублениях ручек винт -1- (1,5 Нм).

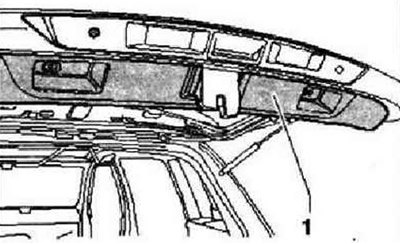

Взявшись за одну из этих ручек, рывком отсоединить облицовку -1- от двери багажного отсека.
