Инструкция: Ниже описаны работы по снятию и установке с левой стороны автомобиля Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Выключить зажигание. Начиная с верхнего конца поддеть верхнюю накладку ручки -1- с помощью клина -3409- и отсоединить её от обивки двери. Действуя сверху вниз, снять верхнюю накладку -1- с фиксаторов, а затем извлечь из нижнего гнезда -2-.
Выкрутить два винта -1- (4,5 Нм). Выкрутить два винта -2- (4.5 Нм).
Осторожно: При отсоединении обивки двери могут быть повреждены её элементы крепления! Чтобы этого не произошло, необходимо неукоснительно следовать приведённому ниже описанию работ, отсоединяя элементы крепления именно в указанном месте и в заданной последовательности!

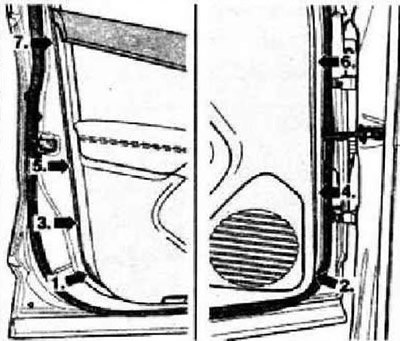

Отсоединить обивку от двери -в заданной последовательности-, разблокировав фиксаторы с помощью клина -Т10039/1-.
Инструкция: При отсоединении обивки двери скошенная поверхность клина -Т10039/1- должна быть направлена к двери.
Вертикальным движением вверх снять обивку двери -1- с кромки паза опускного стекла.
Оттянуть наружу фиксирующий язычок -1-, находящийся с внутренней стороны обивки. Движением назад извлечь трос из направляющей. Отсоединить трос -2- от внутренней ручки двери.

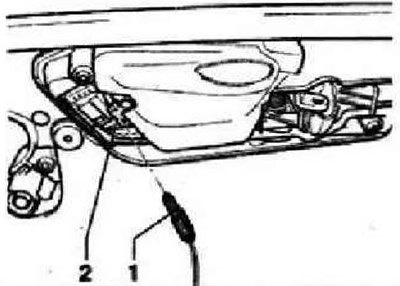

Отсоединить от обивки жгуты проводов (кол-во зависит от комплектации) и повернуть примерно на 90° против часовой стрелки лампу подсветки внутренней ручки двери водителя -L146- или лампу подсветки внутренней ручки двери переднего пассажира -L147- -1-. Извлечь лампу подсветки внутренней ручки двери водителя -L146- или лампу подсветки внутренней ручки двери переднего пассажира -L147- из гнезда -2-.
