Установка передней панели в надлежащее положение относительно кузова
Для увеличения вертикального зазора между обивкой двери и передней панелью не требуется изменять положение передней панели. Для увеличения зазора слева закрепить на левом торце передней панели ветошь соответствующей толщины, а затем закрыть дверь При этом обивка притянется ближе к двери, а зазор между обивкой и передней панелью соответствующим образом увеличится. При таком способе регулировки перемещать переднюю панель не требуется.
Инструкция: Со стороны переднего пассажира работы выполняются аналогичный образом.
Установка передней панели в надлежащее положение
Передняя панель регулируется по высоте и в поперечном направлении. Снять поводки щёток стеклоочистителя. Снять кожух водоотводящего короба. Снять боковые накладки передней панели. Снять накладку панели управления отопителя и климатической установки. Ослабить расположенные под панелью управления отопителя и климатической установки винты -1- и -2- примерно на 2-3 оборота (2,5 ± 0,5 Нм). С обеих сторон снять облицовки в пространстве для ног.
Ослабить на 2-3 оборота винт -1- в водоотводящем коробе (20 Нм).
Инструкция: Не смотря на то, что на рисунке изображён автомобиль Golf Plus, работы проводятся аналогичным образом.

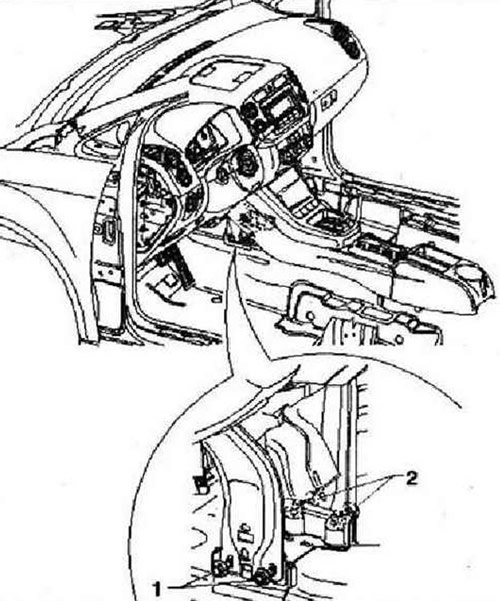

Ослабить с каждой стороны тоннеля по два винта -1- и -2- примерно на 2-3 оборота (20 Нм).
Ослабить с правой стороны гайку -1- примерно на 2-3 оборота (20 Нм). Ослабить с левой стороны две гайки -2- примерно на 2-3 оборота (20 Нм).
