Снятие и установка верхней облицовки стойки А
Инструкция: Ниже описаны работы по снятию и установке елевой стороны автомобиля. Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Рывком в направлении салона отсоединить облицовку -1- от стойки А в области надписи "Airbag".

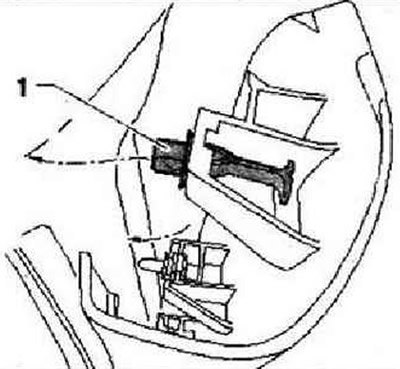

Разрезать фиксатор -1- бокорезами. Снять облицовку со оставшихся креплений. Удалить оставшуюся на кузове часть фиксатора с помощью съёмника -T10236-.
Снятие и установка нижней облицовки стойки А со стороны водителя
Снять левую боковую накладку передней панели. Снять рычаг открывания капота. Снять с креплений верхнюю облицовку левой стойки В. Снять нижнюю облицовку левой стойки В. Снять фиксатор Отсоединить облицовку -2- от кузова -стрелка-.
Снятие с креплений и фиксация верхней облицовки стойки В
Инструкция: Ниже описаны работы по снятию с креплений и фиксации с правой стороны автомобиля. С левой стороны автомобиля зги работы выполняются аналогичным образом.
Снятие с креплений

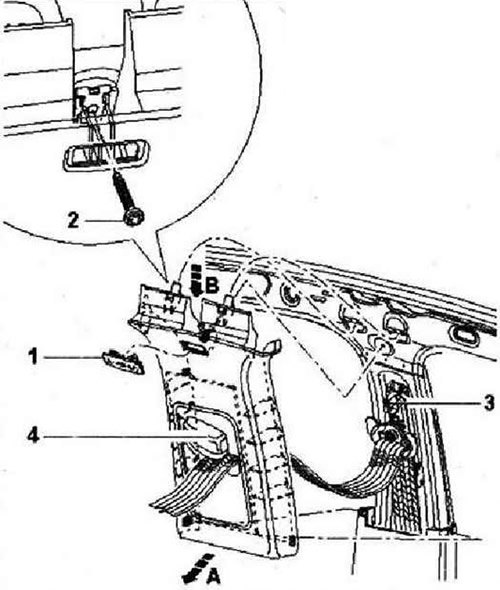

Снять крышку с надписью Airbag -1- с помощью клина -3409- и вывернуть винт -2- (4 Нм). Взявшись по бокам за нижнюю часть облицовки, несколько оттянуть их в противоположные стороны, а затем отсоединить облицовку от нижней облицовки стойки В -стрелка А-. Извлечь облицовку из кромок уплотнителей дверных проёмов. Движением в направлении -стрелки В- отсоединить верхние крепления облицовки.
Снятие и установка верхней облицовки стойки В
Инструкция: Ниже описаны работы по снятию и установке с правой стороны автомобиля. Работы по снятию и установке с левой стороны автомобиля проводятся аналогичным образом.
Снять с креплений верхнюю облицовку стойки В. Снять нижнюю облицовку стойки В. Вывернуть винт -1- (40 Нм) и отсоединить от кузова проушину ремня безопасности -2-. Вытянуть ленту ремня с проушиной через отверстие в облицовке.
Снятие и установка нижней облицовки стойки В
Инструкция: Ниже списаны работы по снятию и установке с новой стороны автомобиля. Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Автомобили с системой охраны салона (со стороны водителя)
Выключить зажигание.
Все
Снять с креплений верхнюю облицовку стойки В. Отсоединить облицовку -1- сверху от кузова -стрелка А-. Движением в направлении -стрелок В- извлечь облицовку из гнёзд крепления в области порога.
Отвести в бок язычок -1- и извлечь ремень безопасности -2-.
Снятие и установка облицовки стойки С
Инструкция: Ниже описаны работы по снятию и установке слезой стороны автомобиля. Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Снять концевую накладку потолка. Снять облицовку задней колёсной арки. Выкрутить винт -1- (1.5 Нм) из боковой облицовки багажного отсека. Снять кронштейн -2- (вместо него может быть установлена заглушка).

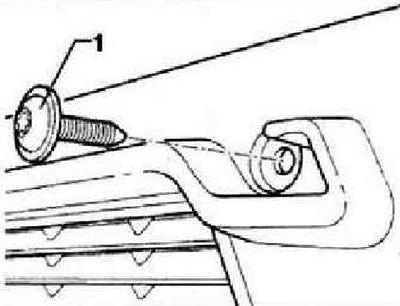

Выкрутить винт -1- (1,5 Нм), расположенный гнезде задней полки. Отсоединить верхнюю часть боковой облицовки багажного отсека.
Отсоединить облицовку стойки С -1- сверху от поперечины крыши -стрелка-.
Отсоединить облицовку -1- сверху -стрелка А-. Движением в направлении -стрелки В- извлечь облицовку из гнёзд крепления снизу.
