Снятие и установка гнезда выдвижного ящика
Гнездо выдвижного ящика (опция) устанавливается на следующие виды сидений: переднее сиденье с ручной регулировкой высоты, сиденье переднего пассажира с механизмом складывания спинки для перевозки длинномерных грузов.
Отжать наружу фиксирующие язычки -1- слева и справа, после чего извлечь из гнезда выдвижной ящик -2-. Выкрутить два винта -3- и -4- (8 Нм). Извлечь гнездо выдвижного ящика -5- из гнёзд крепления в каркасе сиденья.
Снятие и установка блока управления обогрева передних сидений -J774-

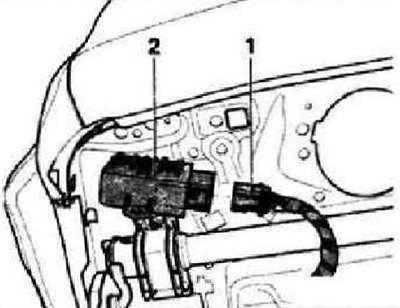

Инструкция: Блок управления установлен спереди под сиденьем.
Выключить зажигание. Отсоединить жгут проводов -1- от блока управления -2-. Повернуть блок управления по часовой стрелке и отсоединить его от каркаса сиденья.
Снятие направляющих подголовников
Инструкция: Для наглядности на рисунках изображены снятые направляющие подголовников.
Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. При наличии снять рычаг регулировки поясничного подпора.
Сиденье переднего пассажира без механизма регулировки высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Оригинал опубликован на онлайн-портале [www.autoinstruction.ru]
Сиденье переднего пассажира с механизмом складывания спинки для перевозки длинномерных грузов
Снять облицовку со стороны порога.
Переднее сиденье с ручной регулировкой высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Сиденье водителя с электрорегулировками
Снять облицовку со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья.
Все

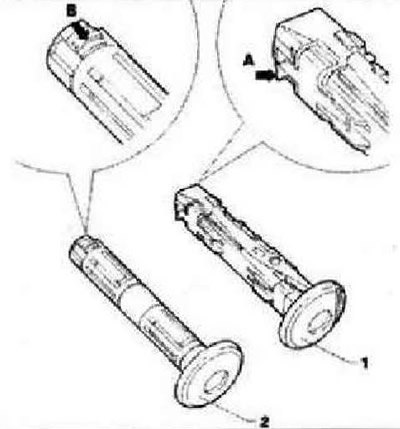

Снять спинку сиденья. Закрепить спинку на кронштейне -VAS 6136-. При наличии снять со спинки откидной столик. Снять подушку и обивку спинки переднего сиденья. Разблокировать внутри рамы фиксатор -стрелка А- направляющей подголовника с кнопкой -1-. Извлечь направляющую подголовника с кнопкой из спинки сиденья. Разблокировать внутри рамы фиксатор -стрелка В- второй направляющей подголовника -2-. Извлечь направляющую подголовника из спинки сиденья.
Снятие и установка спинки сиденья
Инструкция: Ниже описаны работы по снятию и установке с левой стороны автомобиля. Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля.
Сиденье переднего пассажира без механизма регулировки высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Сиденье переднего пассажира с механизмам складывания спинки для перевозки длинномерных грузов
Снять облицовку со стороны порога.
Переднее сиденье с ручной регулировкой высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Сиденье водителя с электрорегулировками
Снять облицовку со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья.
Все
Перерезать кабельные стяжки экранированного кабеля, отсоединить и вытянуть жгут проводов боковой подушки безопасности.
Инструкция: Снятие и установка спинки описаны на примере сиденья с ручной регулировкой. Для сиденья с электрорегулировкой снятие и установка производятся аналогичным образом.
Выкрутить слева и справа по два винта -1- и -2- (34,5 Нм}. Снять спинку с каркаса сиденья.
