Снятие и установка облицовки со стороны порога
Выключить зажигание. Выкрутить винт -1- (2 Нм). Выдавить внутрь разжимной стержень -2- из распорного пистона -3- и извлечь пистон. Движением наружу отсоединить облицовку от сиденья. Отсоединить жгут проводов от переключателя регулировки положения поясничного подпора сиденья водителя -Е176- -4- и от панели управления регулировками сиденья водителя -Е470- -5-. Отсоединить жгут проводов от облицовки.
Снятие и установка переключателей
В облицовке со стороны порога установлены следующие переключатели: переключатель регулировки положения поясничного подпора водительского сиденья -Е176-, панель управления положением водительского сиденья -Е470-.

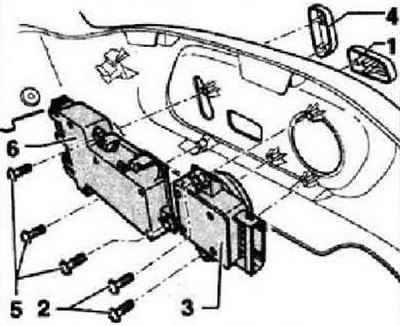

Выключить зажигание. Снять облицовку со стороны порога. Осторожно отсоединить кнопку -1- с помощью съёмника -Т10236- от переключателя регулировки положения поясничного подпора -3-. Выкрутить винты -2- (1 Нм) и извлечь переключатель регулировки положения поясничного подпора -3- из облицовки. Осторожно отсоединить кнопку -4- с помощью съёмника -Т10236- от панели управления положением сиденья -6-. Выкрутить три винта -5- (1 Нм) и извлечь панель управления положением сиденья -6- из облицовки.
Снятие и установка кронштейна облицовки со стороны порога

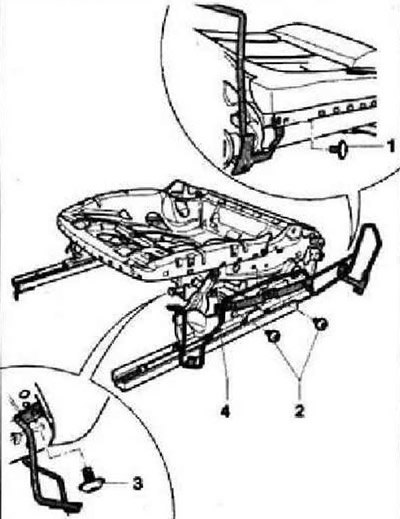

Снять облицовку со стороны порога. Отсоединить обивку в области винта -1- и немного приподнять подушку. Выкрутить винт -1- (8 Нм). Выкрутить винт -2- (8 Нм). Выкрутить два винта -3- (8 Нм). Снять кронштейн -4- с каркаса сиденья.
Снятие и установка механизма регулировки продольного положения сиденья
Инструкция: Электродвигатель регулировки продольного положения сиденья отдельно не заменяется. Он поставляется вместе с нижней рамой сиденья.

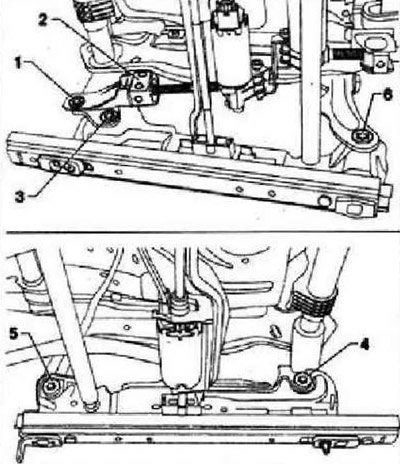

Снять подголовник. Переместить сиденье максимально вверх. Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Снять жгуты проводов с нижней рамы сиденья. Снять кронштейн облицовки со стороны порога. Отсоединить жгут проводов от электродвигателя регулировки продольного положения сиденья. Выкрутить из каркаса сиденья со стороны порога винт -1- привода регулировки высоты. Зафиксировать от проворота гнездо ходового винта -2-. Выкрутить расположенные спереди винты -5- и -6-. Выкрутить расположенные сзади винты -3- и -4-.
Движением вверх снять основание го-душки -1- с нижней рамы сиденья -2-.
Установка

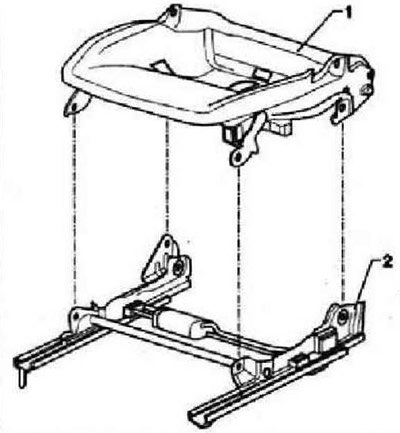

Вставить основание подушки сиденья -1- в нижнюю раму -2-.
Инструкция: На резьбу новых винтов нанесены микрокапсулы о фиксатором, поэтому винты подлежат обязательной замене после каждого отворачивания. Перед установкой новых винтов очистить резьбу соответствующих гаек. Чтобы не повредить резьбу в резьбовых и опорных втулках наживлять все винты от руки.
Вкрутить и затянуть задние винты -3- и -4- моментом 22 Нм. Удалить установленный при снятии стопор гнезда ходового винта -2-. Вкрутить и затянуть винт -1- крепления привода регулировки высоты моментом 18 Нм. Вкрутить и затянуть передние винты -5- и -6- моментом 22 Нм. Подсоединить жгут проводов к электродвигателю регулировки продольного положения сиденья. Дальнейшая установка производится в обратной последовательности.
Снятие и установка привода регулировки положения спинки

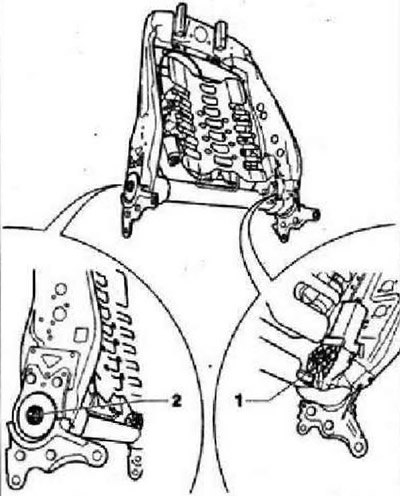

Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья. Снять спинку сиденья. Закрепить спинку на кронштейне -VAS 6136-. При наличии снять со спинки откидной столик. Снять подушку и обивку спинки переднего сиденья. Отсоединить жгут проводов от электродвигателя регулировки положения спинки. Выкрутить винт -1- (7,5 ± 1 Нм). Открутить гайку -2- (8 ± 1 Нм).

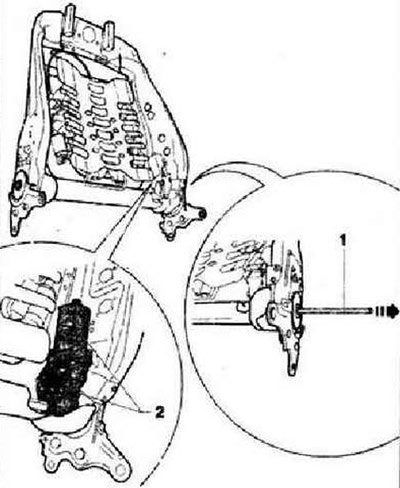

Извлечь приводной вал -1- из спинки -стрелка-. Извлечь привода регулировки положения спинки -2- из спинки сиденья.
Снятие и установка привода регулировки угла наклона подушки

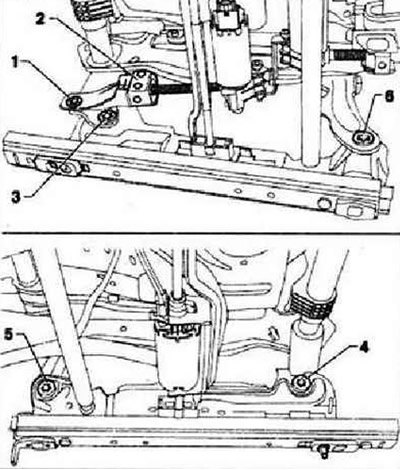

Снять подголовник. Переместить сиденье максимально вверх. Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Снять жгуты проводов с нижней рамы сиденья. Отсоединить жгут проводов от электродвигателя регулировки продольного положения сиденья. Отсоединить жгут проводов от электродвигателя регулировки угла наклона подушки. Выкрутить расположенные спереди винты -5- и -6-. Отсоединить спереди сиденье от нижней рамы и откинуть его назад.

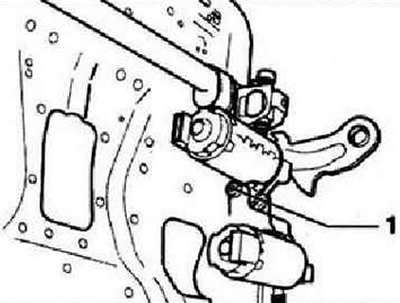

Вывернуть винт -1-. Вывернуть винты -стрелки- и снять электродвигатель.
Статья перепечатана отсюда [Autoinstruction]

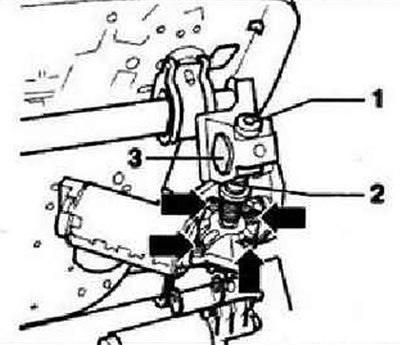

Зафиксировать от проворота ходовой винт -2- с помощью пассатижей и вывернуть винт Вывернуть ходовой винт -2- из гайки -3-.
Установка

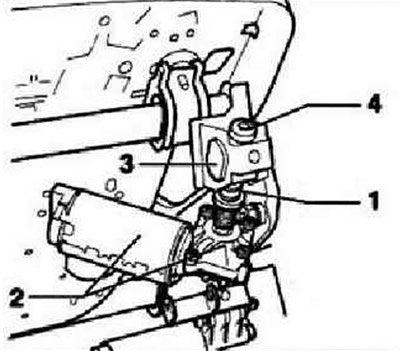

Ввернуть ходовой винт -1- привода -2- максимально глубоко в гайку -3-. От руки вкрутить (но не затягивать) винт -4- в ходовой винт.
Инструкция: Затягивать винт -А- надлежащий моментом следует только после установки сиденья в а/м и подключения его к бортовой сети.
Закрепить привод винтом -1-, (6 ± 2 Нм). Дальнейшая установка производится в обратной последовательности. Сиденье установлено ва/ми подключено к бортовой сети. Опустить подушку, задействовав механизм регулировки её наклона, и затянуть одновременно винт -4- моментом 8 ± 1 Нм.
Снятие и установка привода регулировки высоты

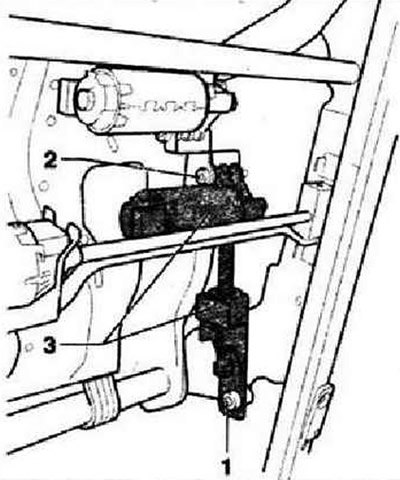

Снять подголовник. По возможности переместить сиденье максимально вверх. Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Снять кронштейн облицовки со стороны порога. Снять жгуты проводов с нижней рамы сиденья. Отсоединить жгут проводов от электродвигателя регулировки высоты. Выкрутить винт -1- (18 ± 2 Нм). Выкрутить винт -2- (6 ± 2 Нм). Извлечь привод -3- из каркаса сиденья.
Снятие и установка поясничного подпора (с электрорегулировкой по 4 направлениям)

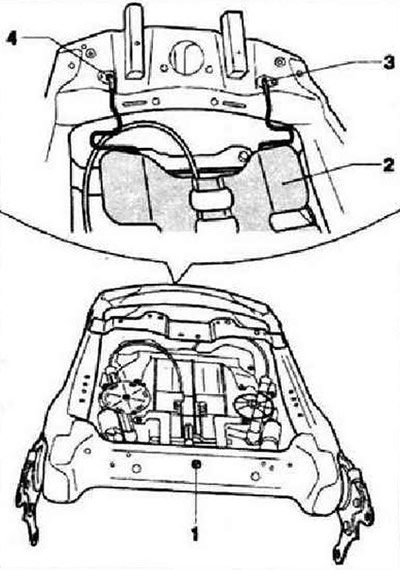

Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья. Снять спинку сиденья. Закрепить спинку на кронштейне -VAS 6136-. При наличии снять со спинки откидной столик. Снять подушку и обивку спинки переднего сиденья. Отсоединить жгуты проводов от электродвигателей регулировки поясничного подпора. Высверлить сзади на спинке заклепку -1- Повернув поясничный подпор -2-, отсоединить его от рамы спинки. Извлечь поясничный подпор -2- из обоих гнёзд крепления -3- и -4-, расположенных в верхней передней части рамы спинки.
