Снятие и установка обивки и подушки переднего сиденья
Инструкция: Ниже описаны работы по снятию и установке деталей и узлов левого сиденья. Снятие и установка деталей и узлов правого сиденья производится аналогичным образом. При замене подушки сиденья переднего пассажира следует обязательно заменить датчик занятости сиденья переднего пассажира -G126-, или в а/м для американского рынка заменить систему определения занятости сиденья.
Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. При наличии снять гнездо выдвижного ящика.
Сиденье переднего пассажира без механизма регулировки высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Сиденье переднего пассажира с механизмом складывания спинки для перевозки длинномерных грузов
Снять облицовку со стороны порога. Снять кронштейн облицовки со стороны порога.
Переднее сиденье с ручной регулировкой высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога. Снять кронштейн облицовки со стороны порога.
Сиденье водителя с электрорегулировками
Снять облицовку со стороны порога. Снять кронштейн облицовки со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья.
Все
Перерезать кабельные стяжки экранированного кабеля, отсоединить и вытянуть жгут проводов боковой подушки безопасности.
Инструкция: В а/м, сиденье переднего пассажира которого имеет механизм складывания спинки для перевозки длинномерных грузов, достаточно просто откинуть спинку вперёд, снимать спинку не требуется.
Снять спинку сиденья. Отсоединить планки -1-, -2-, -3- и -4- от гнёзд крепления на каркасе сиденья. Снять обивку и подушку с рамы сиденья.

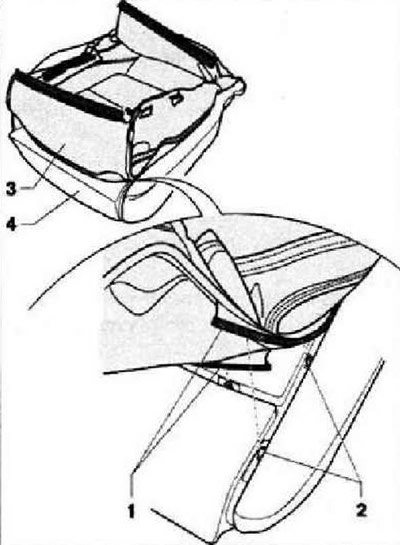

Вывернуть обивку наизнанку. Извлечь с помощью небольшой отвёртки планки обивки -1 - из гнёзд крепления -2- в подушке.
Инструкции: В задней части сиденья обивка крепится к подушке с помощью скоб. Перекусить их с помощью бокорезое.
Отсоединить согласно данному описанию все крепления обивки к подушке. Снять обивку -3- с подушки -4-.
Снятие и установка обивки и подушки спинки переднего сиденья
Инструкция; Ниже описаны работы по снятию и установке деталей и узлов левого сиденья. Снятие и установка деталей и узлов правого сиденья производится аналогичным образам. Описание работ по снятию и установке подходит для а/м в любой комплектации.
Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля.
Сиденье переднего пассажира без механизма регулировки высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Сиденье переднего пассажира с механизмом складывания спинки для перевозки длинномерных грузов
Снять облицовку со стороны порога.
Переднее сиденье с ручной регулировкой высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Сиденье водителя с электрорегулировками
Снять облицовку со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья.
Все

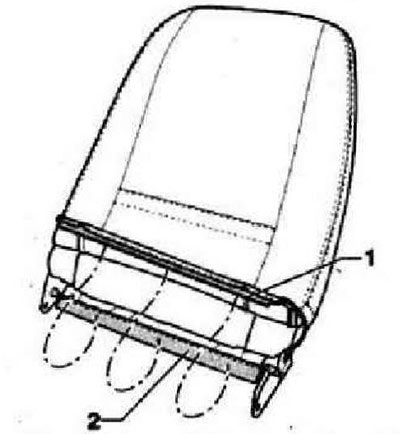

Перерезать кабельные стяжки экранированного кабеля, отсоединить и вытянуть жгут проводов боковой подушки безопасности. Снять спинку сиденья. Закрепить спинку на кронштейне -VAS 6136-. При наличии снять рычаг регулировки поясничного подпора. При наличии снять со спинки откидной столик. Нажать на клавишу разблокировки и извлечь подголовник из спинки сиденья. Извлечь планку -1- из гнезда -2-.

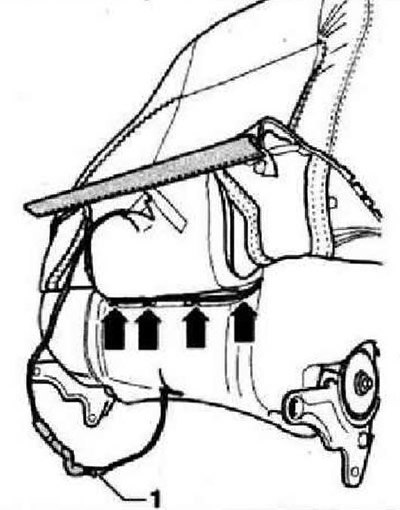

Подвернуть обивку вверх. В автомобилях с подогревом сидений вытянуть через отверстие в подушке жгут проводов -1-. Перекусить четыре скобы крепления -стрелки-. Подвернуть обивку ещё выше и перекусить следующие две скобы крепления.

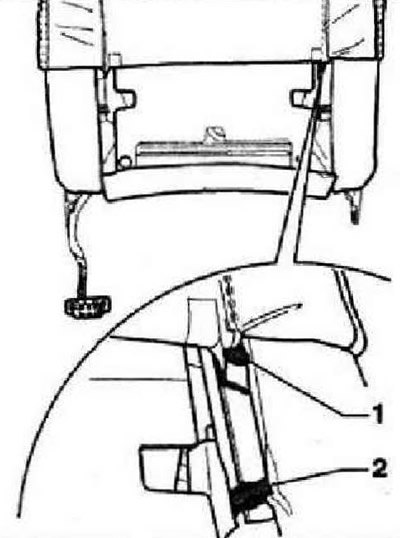

С помощью съёмника -Т10236- снять с тыльной части справа и слева спинки фиксаторы -1-. Отсоединить справа и слева язычки крепления -2- от рамы спинки сиденья.

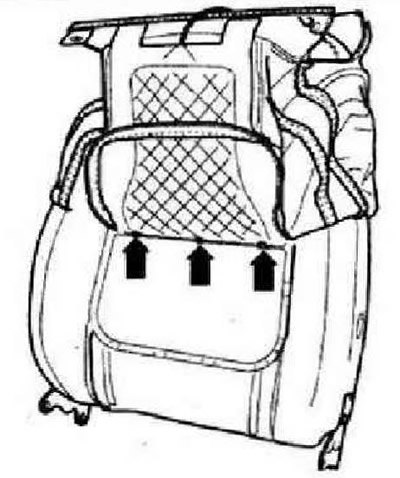

Подвернуть обивку ещё выше и извлечь с помощью небольшой отвёртки планку обивки из гнезда крепления в подушке -стрелки-. Подвернуть обивку ещё выше и отсоединить оставшиеся крепления обивки к подушке. Снять обивку с направляющих подголовника и каркаса спинки.
Снять подушку -1- с направляющих подголовника и извлечь её из рамы спинки сиденья -2-.
