Снятие
Сдвиньте переднее сиденье вперед и сложите спинку сиденья.

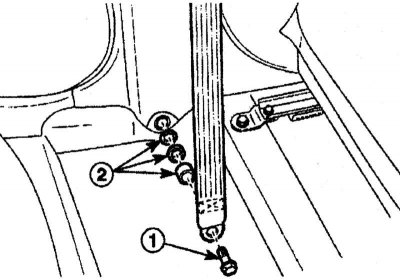

Рис. 10.106. Расположение болта (1), втулки и фибровой шайбы (2) крепления ремня безопасности
Выверните болт 1 (рис. 10.106) внизу средней стойки и снимите распорную втулку и фибровую шайбу 2.
Снимите пластиковое защитное приспособление на якоре ремня безопасности.
Снимите нижнюю обивку средней стойки.

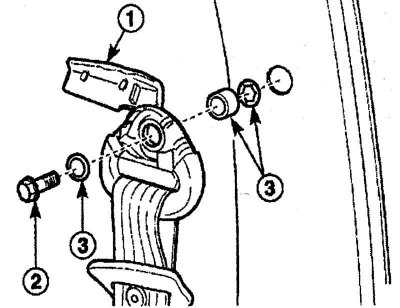

Рис. 10.107. Верхнее крепление ремня безопасности к средней стойке: 1 - крышка; 2 - болт; 3 - распорная втулка и фибровая шайба
Лезвием отвертки снимите крышку 1 (рис. 10.107) болта 2 верхнего крепления ремня безопасности к средней стойке.
Снимите распорную втулку и фибровую шайбу 3 верхнего крепления ремня безопасности к средней стойке.
Для доступа к натяжителю отверните ковровое покрытие пола.

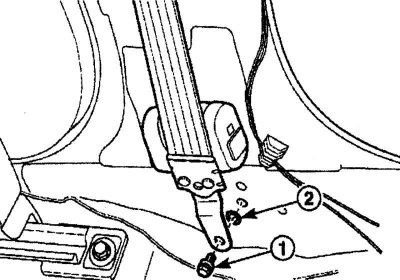

Рис. 10.108. Крепление натяжителя ремня безопасности: 1 - болт; 2 - фибровая шайба
Выверните болт 1 (рис. 10.108) крепления натяжителя ремня безопасности.
Снимите натяжитель ремня безопасности и фибровую шайбу 2.
Установка
Примечание. Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.
Установку ремня безопасности переднего сиденья проводите в последовательности, обратной снятию.
Установите распорную втулку и фибровую шайбу верхнего крепления ремня безопасности к средней стойке. Затяните болт верхнего крепления ремня безопасности моментом 30—45 Н·м.
Установите натяжитель ремня безопасности и закрепите болтом, затянув его моментом 30—45 Н·м.
Установите распорную втулку и фибровую шайбу нижнего крепления ремня безопасности к основанию средней стойки. Затяните болт нижнего крепления ремня безопасности моментом 30—45 Н·м.
Установите пластиковое защитное приспособление на якоре ремня безопасности.
Верните спинку сиденья на прежнее место.
