А/м с центральной консолью без подлокотника
Снять центральную консоль без подлокотника.
А/м с центральной консолью с подлокотником
При наличии снять DVD-плеер. При наличии снять CD-чейнджер. При наличии снять держатель для "плеера iPOD" фирмы "Apple". При наличии снять вещевой отсек с разъемом USB. При наличии снять блок управления мультимедийной системы.
А/м с мультимедийной системой
Снять панель управления мультимедийной системы.
Автомобили с инвертором с розеткой, 12 В-230 В -U13-
Снять инвертор с розеткой, 12 В-230 В -U13-. Снять заднюю панель центральной консоли. Снять центральную консоль с подлокотником.
Все
Снять переключатель освещения -Е1-. Снять левую облицовку со стороны водителя. При наличии снять держатель телефона. Снять центральную накладку передней панели. Снять накладку панели управления отопителя и климатической установки.
А/м с аудиосистемой или радионавигационной системой
Снять магнитолу.
Климатическая установка "Climatic" с ручной регулировкой
Снять панель управления отопителя и климатической установки "Climatic".
Климатическая установка "Climatronic" с автоматическим управлением
Снять панель управления и индикации климатической установки Climatronic -Е87- с блоком управления Climatronic-J255-.
Автомобили без климатической установки
Снять панель управления отопителем и вентиляцией.
Все
Снять нижнюю облицовку передней панели. Снять переднюю панель. Снять поводки щёток стеклоочистителя. Снять кожух водоотводящего короба. Выкрутить в водоотводящем коробе винт -1- (20 Нм).
Извлечь стержни -3- и снять два распорных пистона -2-. Снять воздуховоды -1- и -4- с модуля климатической установки.
(Оригинал опубликован на онлайн-портале: autoinstruction)
Отвинтить гайки -1- и -2- (8 Нм), крепящие несущий каркас спереди. Немного приподнять язычки -3- и сдвинуть влево -стрелка-разъём комбинации приборов -4-.
Извлечь разъём из отверстия в несущем каркасе.
Инструкция: Перед снятием несущего каркаса сделать соответствующие эскизы или фотографии, чтобы потом надлежащим образом проложить и закрепить жгуты проводов,
Открутить гайку -5- (4,5 Нм). Разжать боковые фиксаторы блока управления автоматического парковочного ассистента -J791-5- и снять блок управления с блока реле. Открутить гайку -7- (4,5 Нм). Отсоединить жгут проводов -3- от переднего предупреждающего зуммера парковочного ассистента -Н22- -9-. Отсоединить блок реле от несущего каркаса.
Снять воздуховод обдува левого пространства для ног. Отсоединить жгут проводов -1- от считывающей катушки иммобилайзера -D2-. Отвернуть от несущего каркаса рулевую колонку.
Выкрутить слева и справа по два винта -1- и -2- (20 Нм).

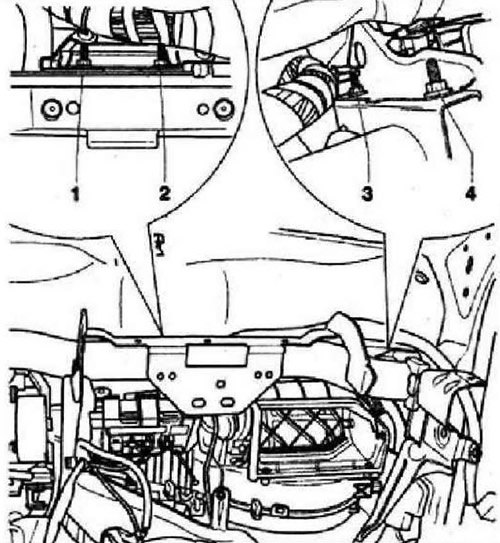

Отвинтить гайки -1- и -2- (8 Нм), крепящие несущий каркас спереди, Отвинтить гайки -3- и -4- (8 Нм), крепящие несущий каркас спереди.
Инструкция: С помощью чертилки вделать метки в области гаек -1- и -2-, чтобы засечь положение несущего каркаса по вертикали и горизонтали.
Открутить со стороны водителя две гайки -1- и -2- (20 Нм).
Инструкция: С помощью чертилки вделать метки в области гайки -2-, чтобы засечь положение несущего каркаса по вертикали и горизонтали.
Открутить гайку -2- со стороны переднего пассажира (20 Нм). Отсоединить от несущего каркаса жгуты проводов (кол-во зависит от комплектации а/м).
Инструкция: Перед снятием несущего каркаса вделать соответствующие фотографии, чтобы потом надлежащим образом проложить и закрепить жгуты проводов.
С помощью 2-го механика извлечь несущий каркас -1- из автомобиля.
