Перед снятием каркаса моторного отсека или бруса переднего бампера выполните следующее.
1. Откройте капот и установите его на упор.
2. Снимите брызговик и защиту картера двигателя (см. «Снятие и установка брызговика двигателя»).
3. Снимите облицовку радиатора (см. «Снятие и установка облицовки радиатора»).
4. Снимите передний бампер (см. «Снятие и установка переднего бампера»).
5. Снимите оба передних крыла (см. «Снятие и установка переднего крыла»).
6. Снимите радиатор системы охлаждения двигателя (см. «Замена радиатора системы охлаждения»).
Для снятия каркаса моторного отсека выполните следующее.

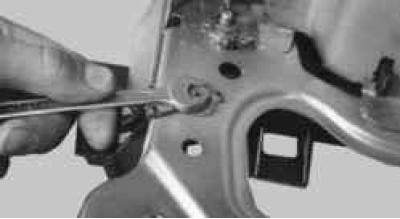

1. С левой стороны брызговика моторного отсека выверните болт крепления «массового» жгута проводов и уберите жгут внутрь моторного отсека.
2. Слева и справа выверните по одному болту крепления каркаса моторного отсека к брусу переднего бампера…

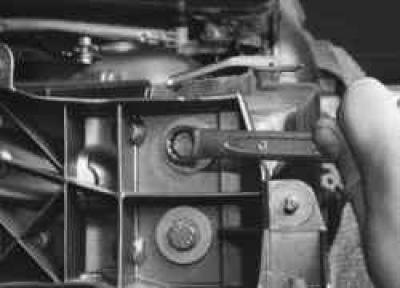

3. …по два болта его крепления к брызговикам моторного отсека…

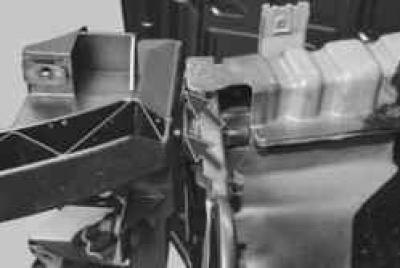

Примечание: На болтах крепления каркаса к брызговикам, ввернутых через регулировочные упоры, установлены толстые плоские шайбы. Не потеряйте их и при обратной сборке установите на место.

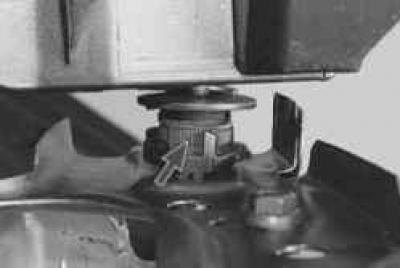

Если снимаете каркас моторного отсека не для замены, не проворачивайте гайки регулируемых винтовых упоров каркаса, чтобы не нарушить регулировку его положения относительно остальных деталей моторного отсека. Если после установки нового каркаса наблюдается неравномерность зазоров между кузовными деталями передка, при ослабленных болтах крепления каркаса отрегулируйте вращением гаек упоров его положение и затяните болты.

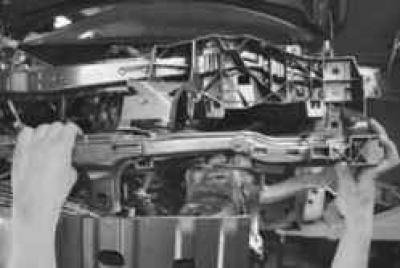

4. …и снимите каркас.
5. Установите каркас моторного отсека и все снятые детали в порядке, обратном снятию.
Для снятия бруса переднего бампера выполните следующее.
1. Снимите каркас моторного отсека (см. выше в данном подразделе).

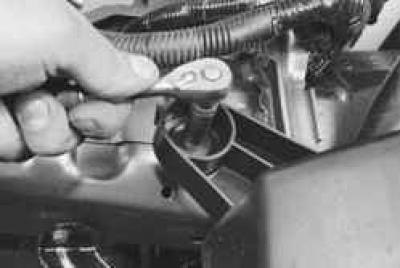

2. Выверните болты переднего…

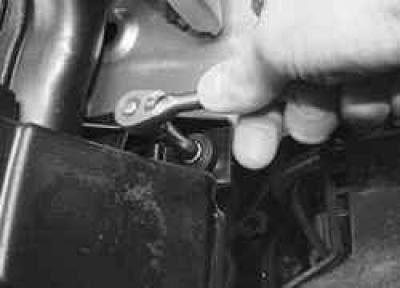

3. …заднего…

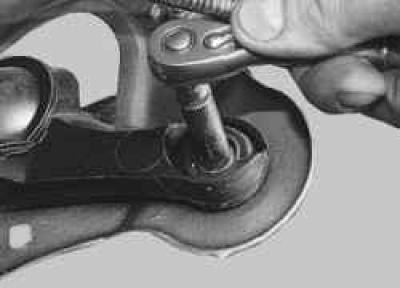

4. …и бокового креплений глушителя шума впуска к брусу переднего бампера…

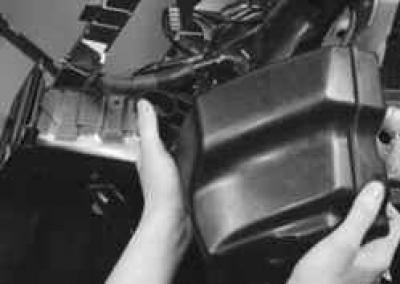

5. …и снимите глушитель.

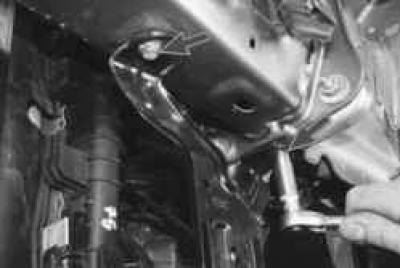

6. С обеих сторон автомобиля выверните по два болта крепления рамки радиатора к брусу переднего бампера и к лонжерону кузова и снимите рамку.

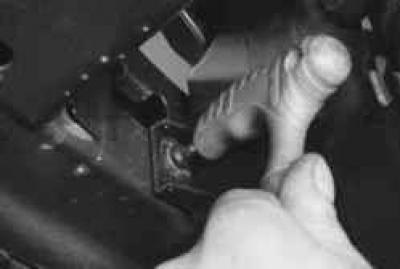

7. Выверните винт крепления правого кожуха радиатора к брусу переднего бампера…

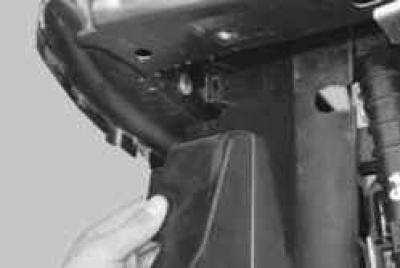

8. …и снимите кожух. Аналогично снимите левый кожух радиатора.

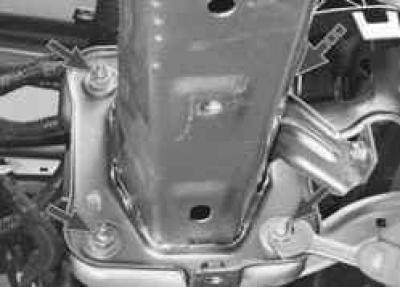

9. С обеих сторон автомобиля отверните по четыре гайки крепления бруса переднего бампера к лонжеронам кузова и снимите брус.

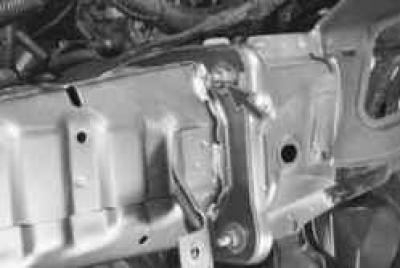

Примечание: Так расположена четвертая гайка крепления бруса переднего бампера к лонжерону с левой стороны (ее не видно на фото п. 9).

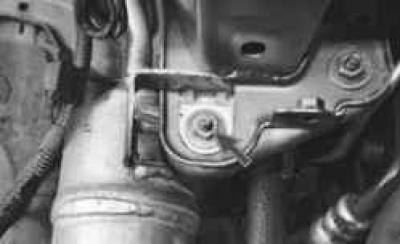

Предупреждение: Одной из гаек крепления бруса переднего бампера с правой стороны одновременно прикреплен и ресивер-осушитель кондиционера. Сняв кронштейн ресивера со шпильки, не отводите ресивер далеко в сторону, чтобы не повредить трубки системы, и закрепите ресивер любым доступным способом (например, подвязав его к кузову проволокой).
10. Установите брус переднего бампера и все снятые детали в порядке, обратном снятию.
