1. Снимите правый задний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).
2. В арке правого заднего колеса отсоедините колодку жгута проводов от привода замка крышки люка наливной трубы топливного бака, отжав фиксатор крепления колодки.

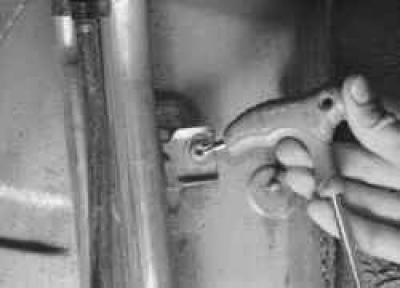

3. Вверните винты крепления наливной трубы топливного бака к боковине кузова…

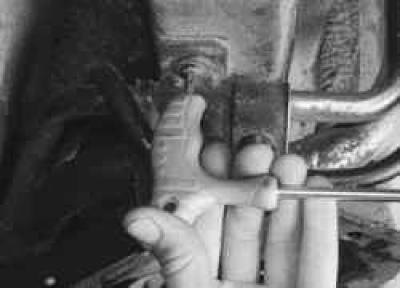

4. …и правому заднему лонжерону.

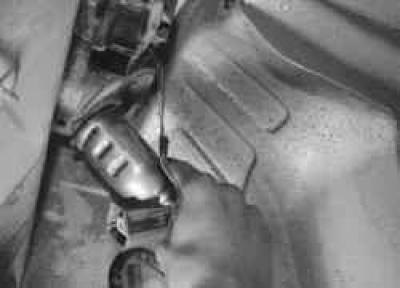

5. Отведите наливную трубу в сторону, насколько позволяет гибкость шлангов, и извлеките горловину трубы из уплотнителя крышки ее люка.
6. Извлеките крышку люка в сборе с уплотнителем из люка в крыле, отжав отверткой два фиксатора уплотнителя (на фото виден один фиксатор, второй расположен с другой стороны уплотнителя).

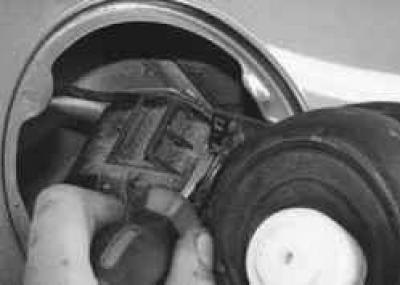

7. Поддев отверткой держатель жгута проводов…

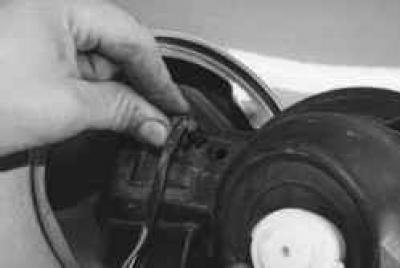

8. …отсоедините жгут от уплотнителя крышки люка наливной трубы топливного бака…
9. …и снимите крышку в сборе с кронштейном и уплотнителем.

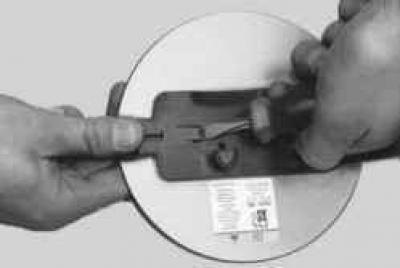

10. Отожмите отверткой фиксатор…

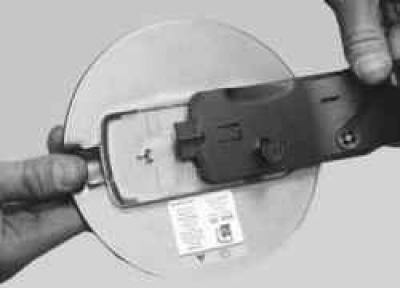

11. …и отсоедините крышку от кронштейна.
Примечание: Если необходимо снять непосредственно крышку (например, для подбора краски при кузовном ремонте), кронштейн крышки можно и не снимать с автомобиля. Достаточно только отсоединить крышку от кронштейна (см. пп. 10 и 11 выше в этом подразделе).
12. Установите крышку люка наливной трубы топливного бака и все снятые детали в порядке, обратном снятию.
