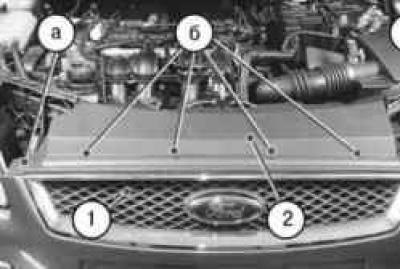

Облицовка радиатора 1 прикреплена к каркасу моторного отсека двумя пистонамиа и удерживается внизу двумя фиксаторами, входящими в пазы переднего бампера. К облицовке четырьмя пистонами б прикреплен воздухонаправляющий щиток 2, закрывающий доступ к приводу замка капота, установленного на облицовке радиатора. Для того чтобы снять облицовку радиатора, необходимо отсоединить привод от замка капота, а для этого следует предварительно снять щиток.
Вам потребуется отвертка с крестообразным лезвием.
1. Откройте капот и установите его на упор.

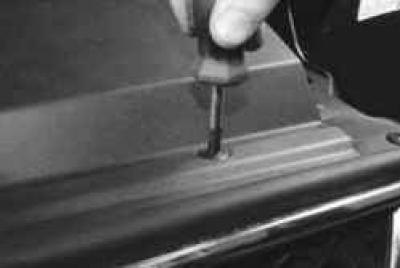

2. Выверните фиксаторы четырех пистонов крепления воздухонаправляющего щитка к облицовке радиатора…
3. …поддев отверткой, извлеките пистоны…

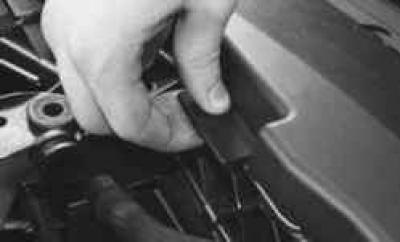

4. …отожмите вверх два фиксатора щитка, расположенные на его задней кромке…

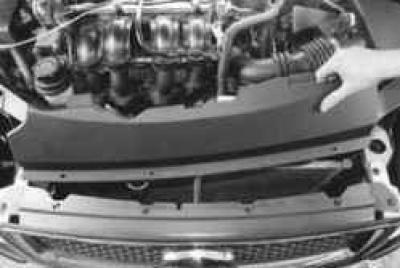

5. …и снимите щиток.

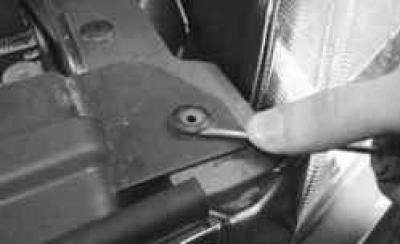

6. Извлеките два пистона крепления облицовки радиатора к каркасу моторного отсека так же, как это делали при снятии воздухонаправляющего щитка…

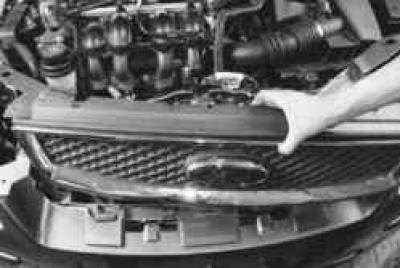

7. …отсоедините облицовку от каркаса, выведя два ее нижних держателя из пазов в переднем бампере…

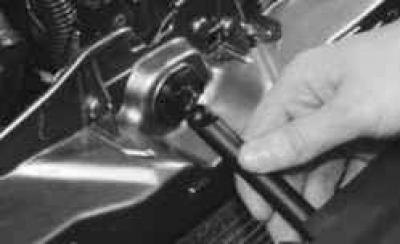

8. …отсоедините от замка его привод, преодолевая упругое сопротивление фиксатора…

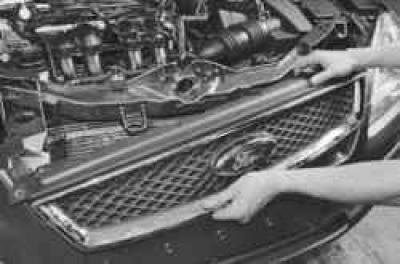

9. …и снимите облицовку радиатора.
10. Установите детали в порядке, обратном снятию.
