Инструкция: Подушку сиденья, мат для определения занятости сиденья, блок управления и датчик давления следует затенять только единый комплектом. Компоненты совместимы только в рамках одного комплекта, использование отдельных компонентов из другого комплекта запрещено! Отсоединять только те жгуты проводов, для которых дано соответствующее указание в описании ниже!
Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. При наличии снять гнездо выдвижного ящика.
Сиденье переднего пассажира без механизма регулировки высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога.
Сиденье переднего пассажира с механизмом складывания спинки для перевозки длинномерных грузов
Снять облицовку со стороны порога. Снять кронштейн облицовки со стороны порога.
Переднее сиденье с ручной регулировкой высоты
Снять рукоятку регулировки спинки. Снять облицовку со стороны порога. Снять кронштейн облицовки со стороны порога.
Все
Отсоединить два держателя жгута проводов -1- от основания подушки сиденья. Перерезать кабельные стяжки -2- экранированного кабеля -3-, отсоединить и вытянуть жгут проводов.
Внимание: Запрещается отсоединять от блока управления системы определения занятости сиденья -J706-1- разъём -8-

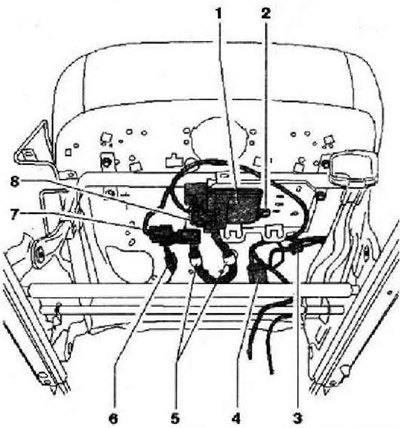

Отсоединить разъемы -3-, -4- и -6-. Выкрутить винт -2- (1,5 Нм). Снять датчик давления для определения занятости сиденья -G452-7- с кронштейна, не отсоединять при этом разъём от датчика давления для определения занятости сиденья -G452-. Снять шланг с креплений -5-.
Инструкция: В а/м, сиденье переднего пассажира которого имеет механизм складывания спинки для перевозки длинномерных грузов, достаточно просто откинуть спинку вперёд, снимать спинку не требуется.
Снять спинку сиденья. Снять обивку с подушки переднего сиденья (при этом не отсоединять мат для определения занятости сиденья от подушки). Поднять подушку переднего сиденья -2-, при этом не отсоединять мат для определения занятости сиденья -3- от подушки. Извлечь фиксаторы -1- и -5- из рамы сиденья, не снимать фиксатор -4-.
Внимание: Не отсоединять друг от друга подушку сиденья -2-, мат для определения занятости сиденья -3-, шланг системы определения занятости сиденья -6-, датчик давления для определения занятости сиденья -G4S2- -8- и блок управления системы определения занятости сиденья J706-7-!
Снять подушку переднего сиденья -2- вместе с матом для определения занятости сиденья -3-. При этом вытянуть шланг -6-, датчик давления для определения занятости сиденья -G452- -8- и блок управления системы определения занятости сиденья -J706- -7- через отверстие в основании подушки сиденья -стрелка-.
