Снятие
Инструкция: Ниже описаны работы по снятию и установке с правой стороны автомобиля. Работы по снятию и установке с левой стороны проводятся аналогичным образом.
Снять отрицательную клемму с АКБ. Снять передние плафон освещения салона и фонарь для чтения.
А/м с потолочной консолью
Снять потолочную консоль.
А/м с разделительной сеткой
Выкрутить по одному винту -1- в каждом из гнёзд -2- (8 Нм).
Все
Снять концевую накладку потолка. Снять верхние облицовки стоек А. Снять с креплений верхние облицовки стоек В. Снять ручки на потолке. Снять солнцезащитные козырьки. Откинуть вперёд спинки обеих частей заднего сиденья. Сдвинуть передние сиденья максимально вперёд и опустить их спинки, Снять облицовку потолка. Вставить концы губок клещей для стопорных колец (клещи с прямыми губками) в оба отверстия скобы -1-, сжать клещи и осторожно извлечь скобу из отверстия кузова. В соответствии с данным описанием извлечь из кузова скобы -2-, -3- и -4-.
Предупреждение: Если при снятии будет повреждена хотя бы одна из четырёх скоб, необходимо заменить верхнюю подушку безопасности!

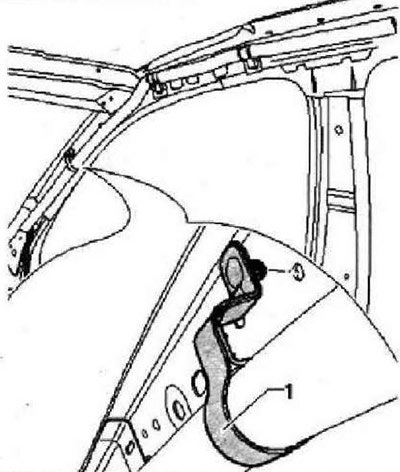

Осторожно извлечь фиксатор -1- из гнезда на стойке А с помощью съёмника -Т10236-.
Вытянуть ленточное крепление -2- верхней подушки безопасности -1- насколько это возможно из отверстия в нижней части стойки А -стрелка-.

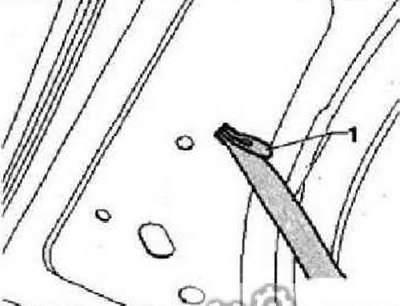

Полностью извлечь ленточное крепление -1-, используя подходящий щуп и клещи.

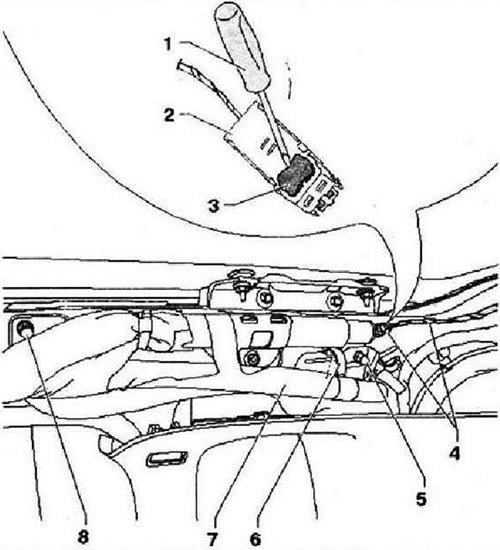

Извлечь фиксатор -3- из разъёма -2-, подцепив его с помощью небольшой отвёртки -1-. Отсоединить жгут проводов -4- от верхней подушки безопасности. В а/м с панорамным сдвижным люком снять дренажный шланг с кронштейна газогенератора. Извлечь трубку -7- из хомута -6-. Выкрутить винты -5- и -8-. Снять газогенератор в сборе с кронштейном со шпилек. Извлечь из автомобиля верхнюю подушку безопасности через проём двери багажного отсека.
Установка
Завести верхнюю подушку безопасности в салон через проём двери багажного отсека. Закрепить газогенератор в сборе с кронштейном винтами -5- и -8- (9 Нм). В а/м с панорамным сдвижным люком закрепить дренажный шланг на кронштейна газогенератора. Вставить трубку -7- в хомут -6-. Подсоединить жгут проводов -4- к верхней подушке безопасности.
Надавив, зафиксировать скобы крепления в соответствующих отверстиях крепления. Последовательность фиксации: -4-, -3-,
Предупреждение: Убедиться, что все скобы крепления верхней подушки безопасности зафиксировались с обеих сторон.
Скоба зафиксирована с двух сторон
Скоба зафиксирована только с одной стороны
Добиться фиксации скобы с обеих сторон.
Скоба не зафиксирована
Добиться фиксации скобы с обеих сторон.
Вставить фиксатор -1- в соответствующее гнездо на стойке А.
Осторожно: Для предотвращения посторонних шумов дополнительно закрепить фиксатор -1- с помощью самоклеящейся ленты из войлока (в случае, если надёжность крепления вызывает сомнения).
Вставить ленточное крепление -1- в соответствующее отверстие кузова.
Дальнейшая сборка осуществляется в обратной последовательности. Включить зажигание. Подсоединить отрицательную клемму к АКБ.
