Снятие
Инструкция: Снятие и установка подушки безопасности описаны для случая многофункционального рулевого колеса. Работы проводить с помощью отвертки длиной около 175 им с шириной конца 7 ми.

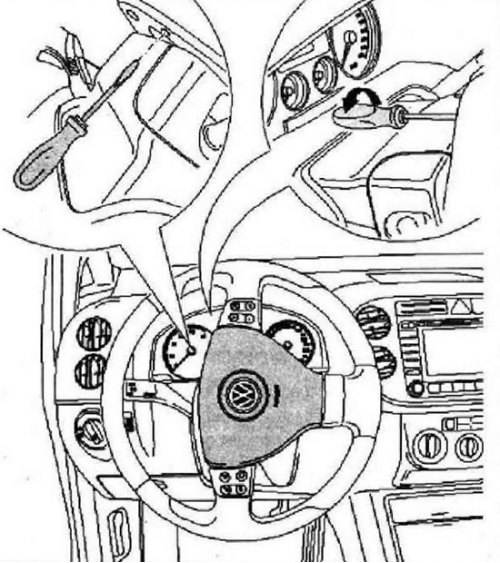

Снять отрицательную клемму с АКБ. Установить рулевое колесо в крайнее верхнее положение. Движением на себя выдвинуть рулевое колесо в крайнее положение. Повернуть рулевое колесо в положение, показанное на рисунке, Вставить отвертку до упора (около 8 мм) в отверстие с обратной стороны рулевого колеса. Повернуть отвертку в сторону водительской двери -стрелка- и разблокировать, таким образом, фиксатор подушки безопасности с правой стороны рулевого колеса. Повернуть рулевое колесо на 180° и разблокировать, как описано выше, фиксатор подушки безопасности с левой стороны рулевого колеса. Повернуть рулевое колесо на 90° назад в среднее положение. Извлечь подушку безопасности из рулевого колеса,
Внимание: Разряды электростатического напряжения могут привести к непроизвольному срабатыванию подушек безопасности. Поэтому перед отсоединением проводов пиропатрона и провода массы механику необходимо снять электростатическое напряжение. Для этого можно коснуться, например, неокрашенной металлической части замка двери.
Разблокировать фиксатор и отсоединить разъем -1-.
Посмотрите оригинал на портале: Autoinstruction.ru
Инструкция: Этот разъем установлен только на многофункциональном рулевом колесе.
Движением в -направлении стрелки- разблокировать фиксатор разъёма подушки безопасности -2- и отсоединить его.
Установка
Проверить, проложен ли жгут проводов -3- так, как показано на рисунке. Подсоединить разъём подушки безопасности -2- к колодке. Разъём подушки безопасности должен зафиксироваться со щелчком. Присоединить разъём -1- к колодке. Вдавить подушку безопасности в рулевое колесо. Проверить фиксацию подушки безопасности с правой и левой стороны в рулевом колесе.
Включить зажигание. Подсоединить отрицательную клемму к АКБ.
