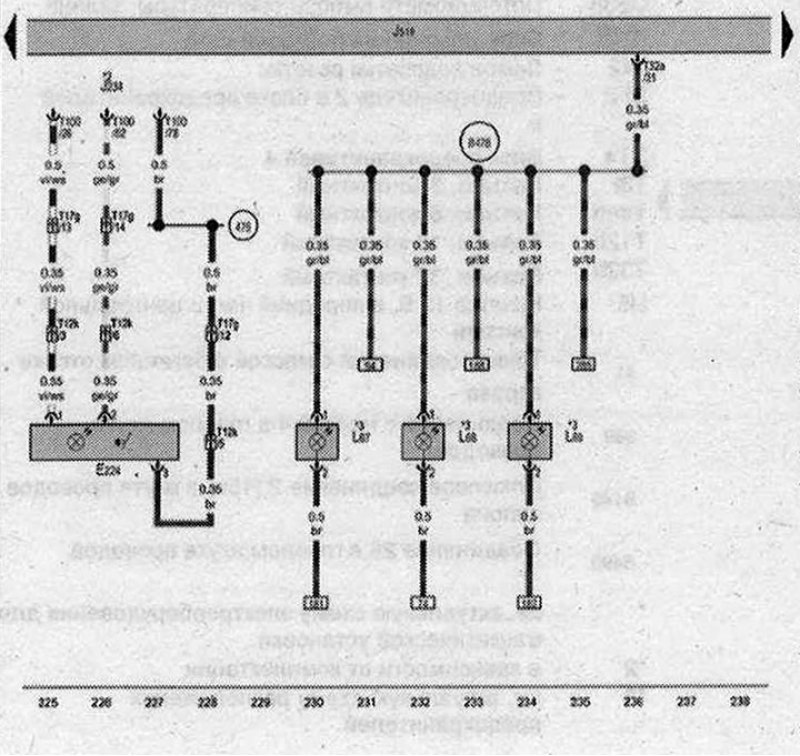

Выключатель с замком для отключения подушки безопасности переднего пассажира
- Е224 - Выключатель с замком для отключения подушки безопасности переднего пассажира
- J234 - Блок управления подушек безопасности
- J519 - Блок управления бортовой сети
- L67 - Лампа подсветки левого дефлектора на передней панели
- L68 - Лампа подсветки центрального дефлектора на передней панели
- L69 - Лампа подсветки правого дефлектора на передней панели
- Т12к - Разъём, 12-контактный
- Т17g - Разъем, 17-контактный, в коммутационном блоке правой стойки А
- Т32а - Разъём, 32-контактный
- Т100 - Разъём. 100-контактный
- 475 - Соединение с массой (ПБ) в главном жгуте проводов
- B478 - Соединение 14 в главном жгуте проводов
- * - только для а/м с выключателем с замком для отключения подушки безопасности переднего пассажира
- *2 - см. актуальную схему электрооборудования для подушек безопасности
- *3 - в зависимости от комплектации безопасности переднего пассажира
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
