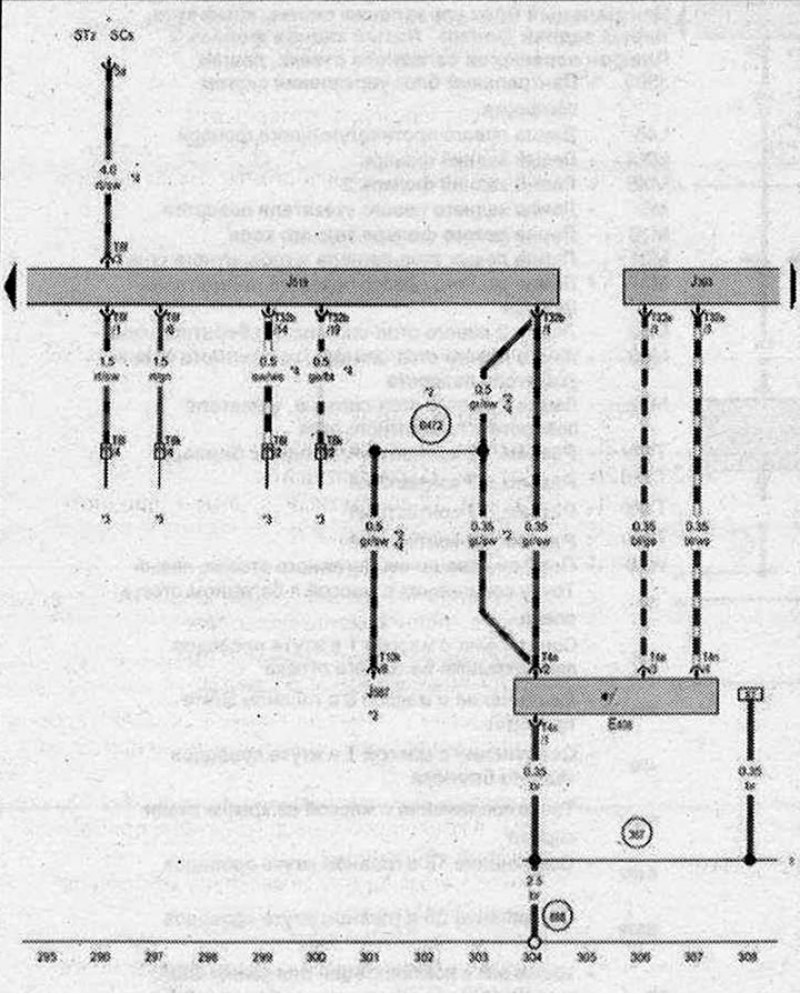

Клавиша системы санкционирования доступа и пуска двигателя, Центральный блок управления систем комфорта
- Е408 - Клавиша системы санкционирования доступа и пуска двигателя
- J393 - Центральный блок управления систем комфорта
- J519 - Блок управления бортовой сети
- J587 - Блок управления датчиков селектора
- ST2 - Блок предохранителей 2
- SC5 - Предохранитель 5 в блоке предохранителей С
- Т4n - Разъём 4-контактный
- Т6f - разъём 6-контактный
- Т6k - Разъём 6-контактный, Место соединения - под сиденьем переднего пассажира
- T6l - Разъём 6-контактный, рядом с сиденьем водителя
- T10k - Разъём, 10-контактный
- Т32b - Разъём, 32-контактный
- Т32е - Разъём, 32-контактный
- 367 - Соединение с массой 2 в главном жгуте проводов
- 688 - Точка соединения с массой 2 на центральном тоннеле
- B472 - Соединение 8 в главном жгуте проводов
- *см. актуальную схему расположения предохранителей
- *2 - только для а/м с АКП
- *3 - см. актуальную схему электрооборудования для подогрева сидений
- *4 - Размер сечения зависит от комплектации
Текст предоставил этот ресурс: AutoInstruction.ru
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
