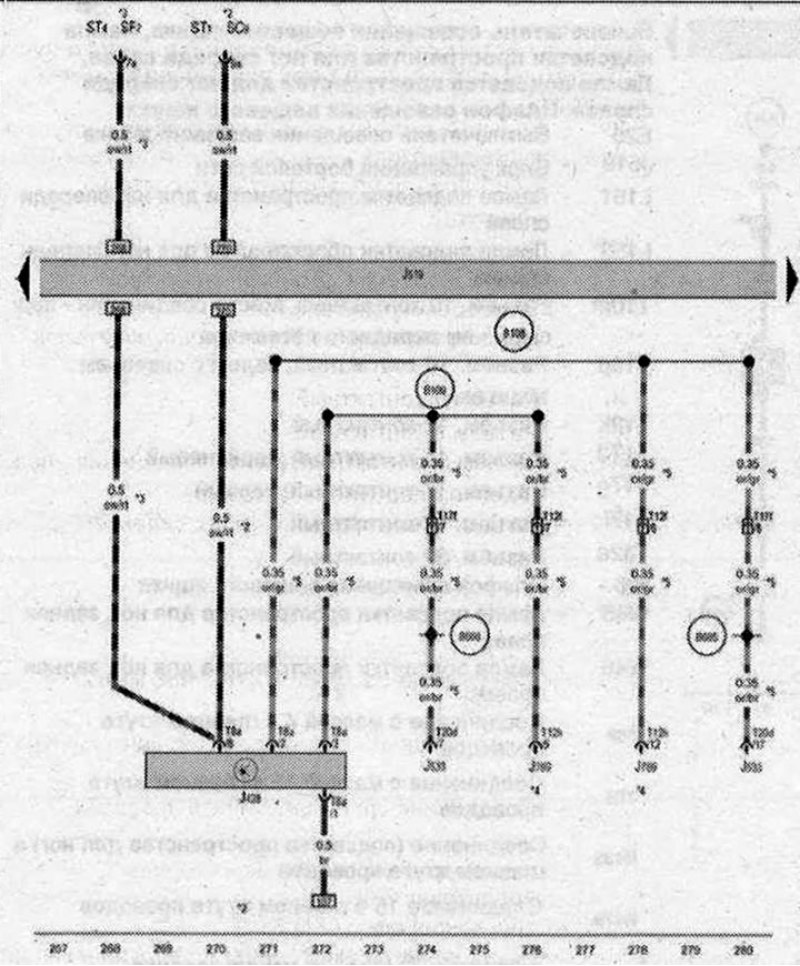

Блок управления адаптивного круиз-контроля
- J428 - Блок управления адаптивного круиз-контроля
- J519 - Блок управления бортовой сети
- J533 - Диагностический интерфейс шин данных
- J769 - Блок управления ассистента смены полосы движения
- ST1 - Блок предохранителей 1
- ST4 - Блок предохранителей 4
- SF7 - Предохранитель 7 в блоке предохранителей F
- SC9 - Предохранитель 9 в блоке предохранителей С
- Т8а - Разъём. 8-контактный
- Т121 - Разъём, 12-контактный
- T12h - Разъем, 12-контактный
- T17l - Разъем, 17-контактный, в коммутационном блоке правой стойки А
- T20d - Разъём, 20-контактный
- B108 - Соединение 1 (расширенная шина CAN, провод High) в главном жгуте проводов
- B109 - Соединение 1 (расширенная шина CAN, проводов Low) в главном жгуте проводов
- В665 - Соединение 1 (расширенная шина CAN, провод High) в жгуте проводов комбинации приборов и органов управления
- B666 - Соединение 1 (расширенная шина CAN, провод Low) в жгуте проводов комбинации приборов и органов управления
- *- Только а/м с адаптивным круиз-контролем
- *2 - с мая 2009 года
- *3 - до апреля 2009 года
- *4 - только для а/м с ассистентом движения по полосе
- *5 - Провод шины данных (шина CAN)
