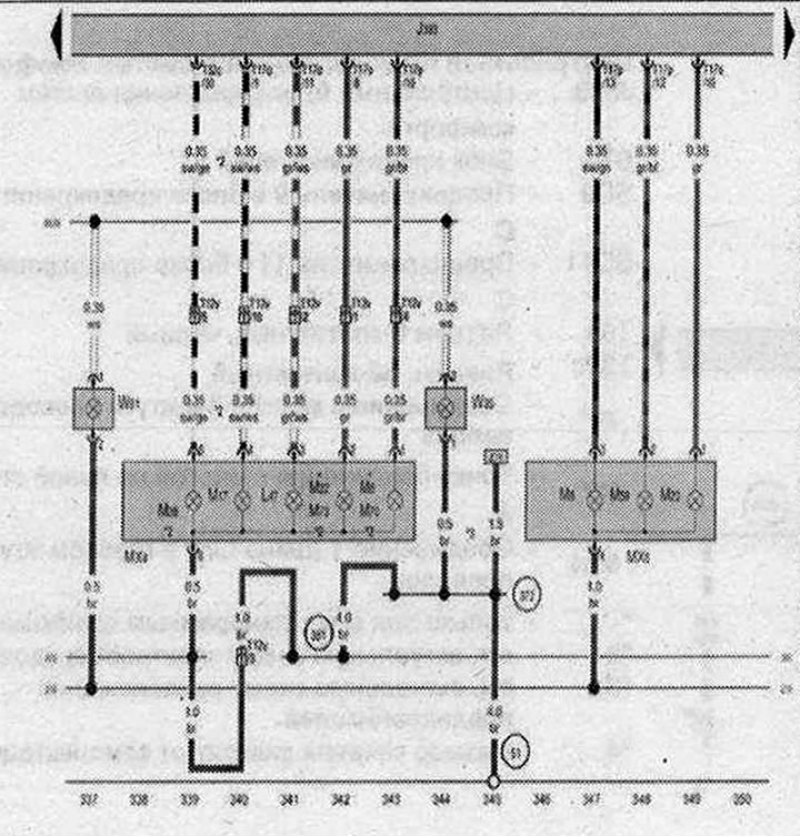

Центральный блок управления систем комфорта, Правый задний фонарь, Плафон освещения багажного отсека, правый, Фонарь рассеянного освещения 1 в крышке/двери багажного отсека
- J393 - Центральный блок управления систем комфорта
- L47 - Лампа правого противотуманного фонаря
- МХ4 - Правый задний фонарь
- МХ6 - Правый задний фонарь 2
- М8 - Лампа заднего правого указателя поворота
- М17 - Лампа правого фонаря заднего хода
- М22 - Лампа правых стоп-сигнала и габаритного огня
- М38 - Лампа заднего правого бокового габаритного фонаря
- М59 - Лампа 2 правого стоп-сигнала и габаритного огня
- М70 - Лампа правого стоп-сигнала, габаритного огня и указателя поворота
- М73 Лампа 2 правого стоп-сигнала, указателя поворота и габаритного огня
- T12v - Разъём, 12-контактный, в заднем бампере
- Т17о - Разъем. 17-контактный
- Т17р - Разъем, 17-контактный
- Т32с - Разъём, 32-контактный
- W35 - Плафон освещения багажного отсека, правый
- W61 - Фонарь рассеянного освещения 1 в крышке/двери багажного отсека
- 51 - Точка соединения с массой в багажном отсеке справа
- 218 - Соединение с массой 1 в жгуте проводов двери/крышки багажного отсека
- 372 - Соединение с массой 7 в главном жгуте проводов
- 281 - Соединение с массой 16 в главном жгуте проводов
- 470 - Соединение с массой 1 в жгуте проводов заднего бампера
- B539 - Соединение 30 в главном жгуте проводов
- кроме а/м в комплектации для рынка США
- *2 - только а/м в комплектации для рынка США
- *3 - Размер сечения зависит от комплектации
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
