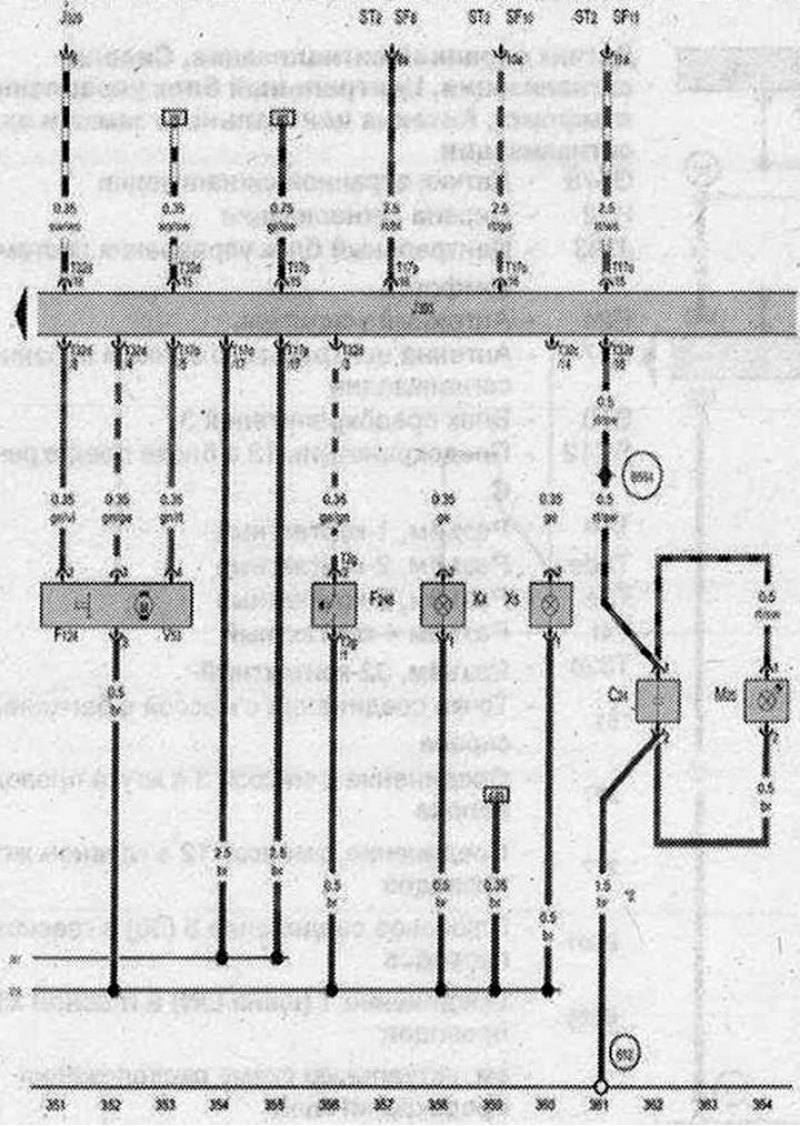

Центральный блок управления систем комфорта, Электродвигатель центрального замка в двери/крышке багажного отсека
- С24 - Помехоподавляющий конденсатор
- F124 - Концевой выключатель в личинке замка для двери багажного отсека, охранной сигнализации, центрального замка
- F248 - Клавиша отпирания замка крышки багажного отсека
- J329 - Реле электропитания клеммы 15
- J393 - Центральный блок управления систем комфорта
- М25 - Лампа верхнего стоп-сигнала
- ST2 - Блок предохранителей 2
- SF8 - Предохранитель 8 в блоке предохранителей F
- SF10 - Предохранитель 10 в блоке предохранителей F
- SF11 Предохранитель 11 в блоке предохранителей F
- Т2g - Разъём, 2-контактный
- Т17о - Разъем, 17-контактный
- Т17р - Разъем, 17-контактный
- Т32с - Разъём, 32-контактный
- Т32d - Разъём, 32-контактный
- V53 - Электродвигатель центрального замка в двери/крышке багажного отсека
- Х4 - Фонарь подсветки номерного знака, левый
- Х5 - Фонарь подсветки номерного знака, правый
- 218 - Соединение с массой 1 в жгуте проводов с двери/крышки багажного отсека
- 381 - Соединение с массой 16 в главном жгуте проводов
- 612 - Точка соединения с массой на двери/крышке багажного отсека по центру
- B564 - Соединение 31 в главном жгуте проводов
- *- см, актуальную схему расположения предохранителей
- *2 - Размер сечения зависит от комплектации
(Смотрите полную версию на сайте: «Autoinstruction»)
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
