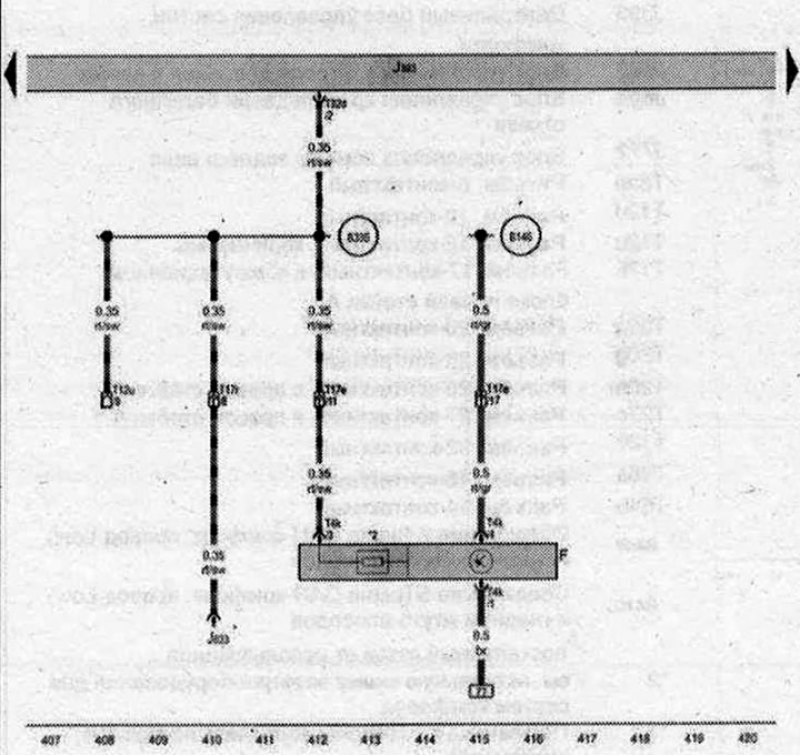

Выключатель стоп-сигналов, Центральный блок управления систем комфорта
- F - Выключатель стоп-сигналов
- J393 - Центральный блок управления систем комфорта
- J623 - Блок управления двигателя
- Т4k - Разъём 4-контактный
- Т12u - Разъём, 12-контактный, коричневый
- Т17e - Разъем, 17-контактный, в коммутационном блоке левой стойки А
- Т17r - Разъем. 17-контактный, в коммутационном блоке
- T32d - Разъём. 32-контактный
- B146- Плюсовое соединение 1 (87) в жгуте проводов салона
- B335- Соединение 1 (54) в главном жгуте проводов
- *см. актуальную схему электрооборудования для двигателя
- *2 - Катушка датчика стоп-сигнала
Источник расположен на сайте (AutoInstruction.ru)
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
