Э/м клапаны переключения режимов АКПП и выключатель стоп-сигналов (Chevrolet Tahoe 2 «GMT 800»)

  • Главная
  • Шевроле
  • Тахо
  • GMT800 (2000-2006)
  • Электрооборудование
  • Электрические схемы (2005-2007)
  • Э/м клапаны переключения режимов АК…
0

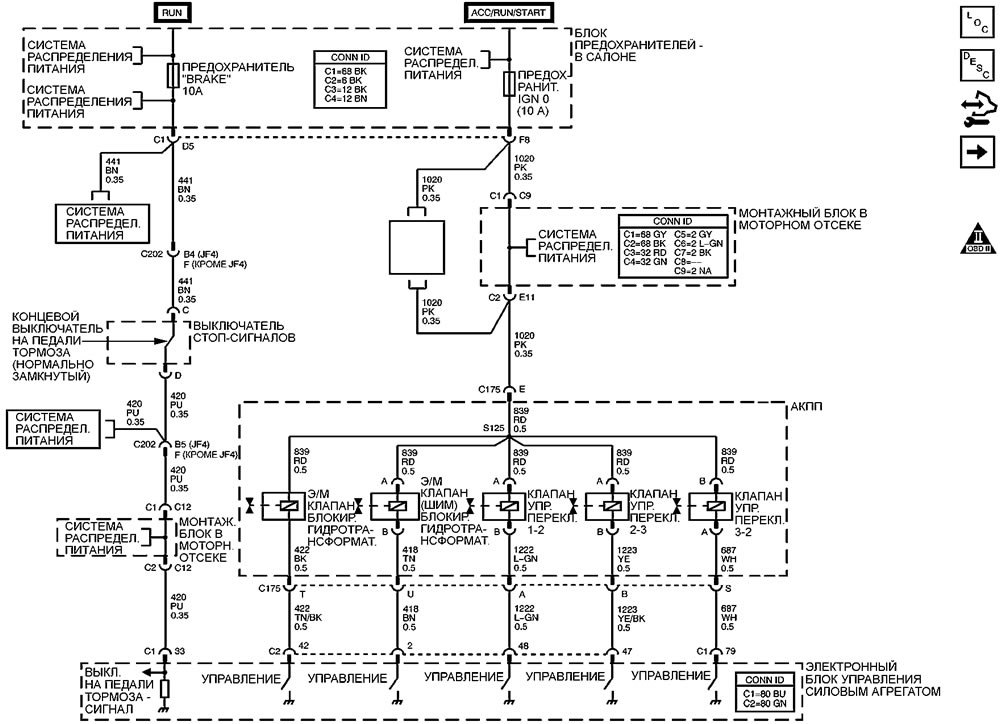

Э/м клапаны переключения режимов АКПП и выключатель стоп-сигналов



Э/м клапаны переключения режимов АКПП и…
Открыть большую картинку в новой вкладке »


Правила использования электрических схем находятся здесь →
Статья проверена экспертом: Николай Сидоров
◀ Предыдущая
Шевроле Тахо 800: Электрические схемы (2005-2007)
Следующая ▶

Э/м клапан управления давлением, температуры жидкости АКПП и скорости
Выключатель запрещения запуска, управление режимом 4WD
Система контроля давления воздуха в шинах
Автоматическая система выравнивания кузова и изменения жесткости амортизаторов
Система запуска двигателя
Выключатель запрещения запуска, выключатель блокировки селектора
Электрические разъемы и их обозначение
