А/м с центральной консолью без подлокотника
Снять центральную консоль без подлокотника.
А/м с центральной консолью с подлокотником
При наличии снять DVD-плевр. При наличии снять CD-чейнджер. При наличии снять держатель для "плеера iPOD" фирмы "Apple". При наличии снять вещевой отсек с разъемом USB. При наличии снять блок управления мультимедийной системы.
А/м с мультимедийной системой
Снять панель управления мультимедиа ной системы.
Автомобили с инвертором с розеткой, 12 В-230 В -U13-
Снять инвертор с розеткой, 12 В-230 В -U13-. Снять заднюю панель центральной консоли. Снять центральную консоль с подлокотником.
Все
Снять переключатель освещения -Е1-. Снять левую облицовку со стороны водителя. При наличии снять держатель телефона. Снять центральную накладку передней панели. Снять накладку панели управления отопителя и климатической установки.
А/м с аудиосистемой или радионавигационной системой
Снять магнитолу.
Климатическая установка "Climatic " с ручной регулировкой
Снять панель управления отопителя и климатической установки "Climatic".
Климатическая установка "Climatronic" с автоматическим управлением
Снять панель управления и индикации климатической установки Climatronic-Е87- с блоком управления Climatronic-J255-.
Автомобили без климатической установки
Снять панель управления отопителем и вентиляцией.
Все

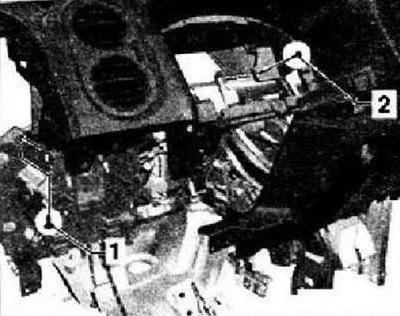

Снять нижнюю облицовку передней панели. Выкрутить винт -1- (2,5 ± 0,5 Нм) под левым дефлектором. Выкрутить винт -2- (2.5 ± 0,5 Нм), находящийся в области гнезда комбинации приборов.
Выкрутить винт -1- (2,5 ± 0,5 Нм) под правым дефлектором.
Выкрутить два винта -1- (2,5 ± 0,5 Нм), находящиеся над тоннелем.
Выкрутить два винта -1- (9 Нм) крепления подушки безопасности переднего пассажира.

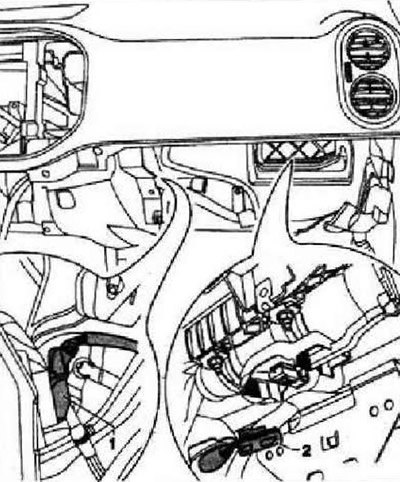

Отсоединить разъём -1- от блока управления корректора фар -J431-. Отсоединить разъём -2- от подушки безопасности переднего пассажира.
При наличии отсоединить разъём -1- от датчика температуры левого дефлектора -G150-. Немного приподнять переднюю панель, чтобы боковые центрирующие выступы -2- вышли из гнёзд кронштейнов -3-.
Отсоединить переднюю панель от гнёзд крепления -1- рядом с ветровым стеклом. Отсоединить от передней панели оставшиеся жгуты проводов (кол-во зависит от комплектации) и извлечь её с помощью второго механика из автомобиля.
