При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Указание: после установки проверить работу фонаря с новой лампой накаливания.
Передний потолочный плафон
Снятие
Отжать от потолочной обивки крышку -1- системы контроля за салоном. Для этого вставить сзади под крышку пластмассовый клин, например, HAZET 1965-20, и нажать ее вниз. 2 — две задние стопорные пружины.
Потянуть немного крышку назад, провести клином сбоку вдоль крышки и освободить левую стопорную пружину -3-.
Нажать крышку вправо и освободить правую стопорную пружину.
Вынуть крышку из потолочной обивки и разъединить с задней ее стороны штекерный разъем.

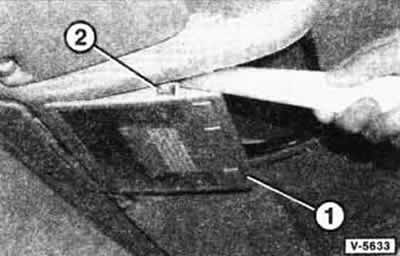

С помощью пластмассового клина провести сбоку вдоль потолочного плафона -1- и открепить задние стопорные крюки -2- слева и справа.
Потянуть потолочный плафон немного назад и открепить передний стопорный крюк.
Вынуть плафон из потолочной обивки и разъединить с задней его стороны штекерный разъем.

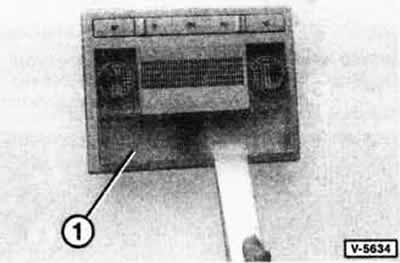

Центральный потолочный плафон: с помощью пластмассового клина осторожно отжать из потолочного плафона рассеиватель, вынуть из держателя софитную лампу и заменить ее на новую.

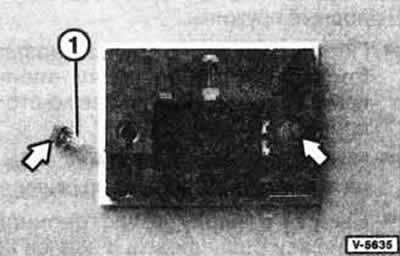

Боковой фонарь для чтения: патрон -стрелки- с задней стороны потолочного плафона повернуть против часовой стрелки и вынуть из фонаря вместе с лампой накаливания. Дефектную лампу -1- вынуть из патрона и вставить вместо нее новую.
Установка
Установка выполняется в обратной последовательности.
Фонарь освещения откидного зеркала/ фонарь освещения багажного отсека
Снятие
Фонарь освещения откидного зеркала, расположенный в потолочной обивке: противосолнечный козырек откинуть вперед.

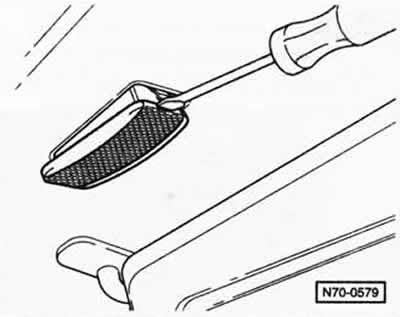

Отжать фонарь с помощью плоской отвертки.
Вынуть из держателя софитную лампу.
Установка
Вставить в держатель новую софитную лампу, фонарь со стороны штекерного разъема вставить и зафиксировать.
Задний потолочный плафон
Снятие
Отжать фонарь с помощью плоской отвертки от потолочной обивки.

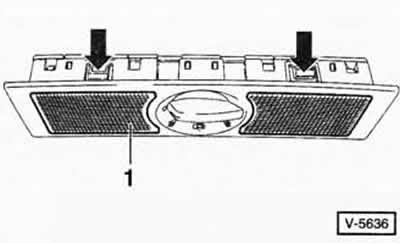

Рассеиватель плафона -1- спереди и сзади у стопорных крюков -стрелки- открепить и снять.
Вынуть из держателя софитную лампу и заменить ее на новую.
Установка
Установка выполняется в обратной последовательности.
