Блок управления системой впрыска 4LV, обеспечение напряжения (с 05.2000 г.) Volkswagen Polo 3
«6N»
Главная
Фольксваген
Поло
1994-2003
Электрооборудование
Электрические схемы (бензин)
0

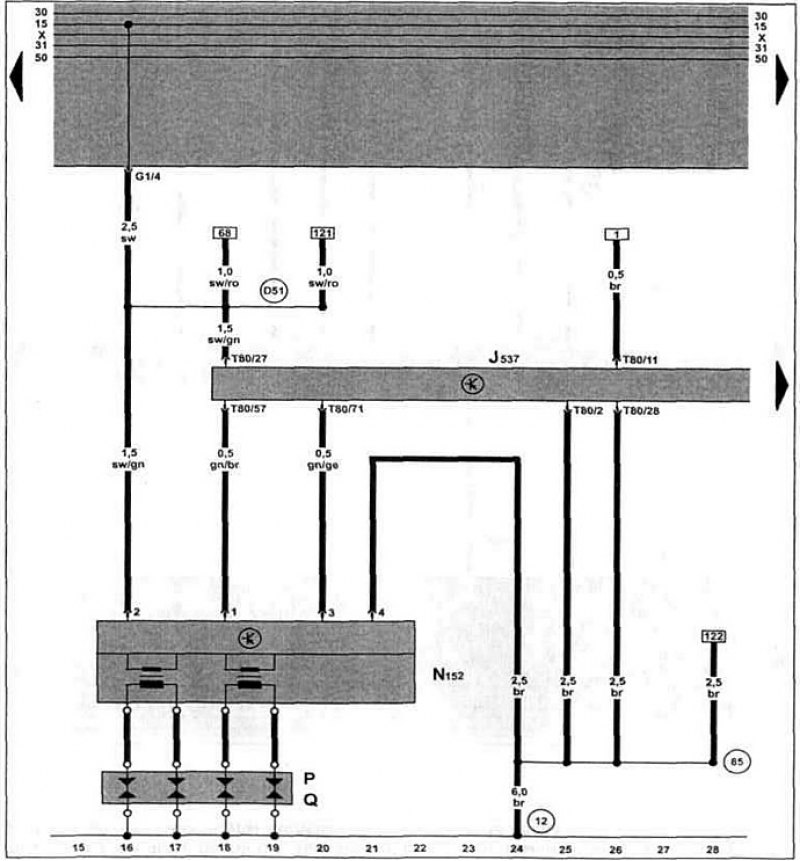

Бензиновый двигатель AUO 1.4 л 4LV с 05.2000 г. вып. на Caddy.
Блок управления системой впрыска 4LV, обеспечение напряжения, катушка зажигания.
Как пользоваться электросхемами и сокращения обозначений на них
здесь →
