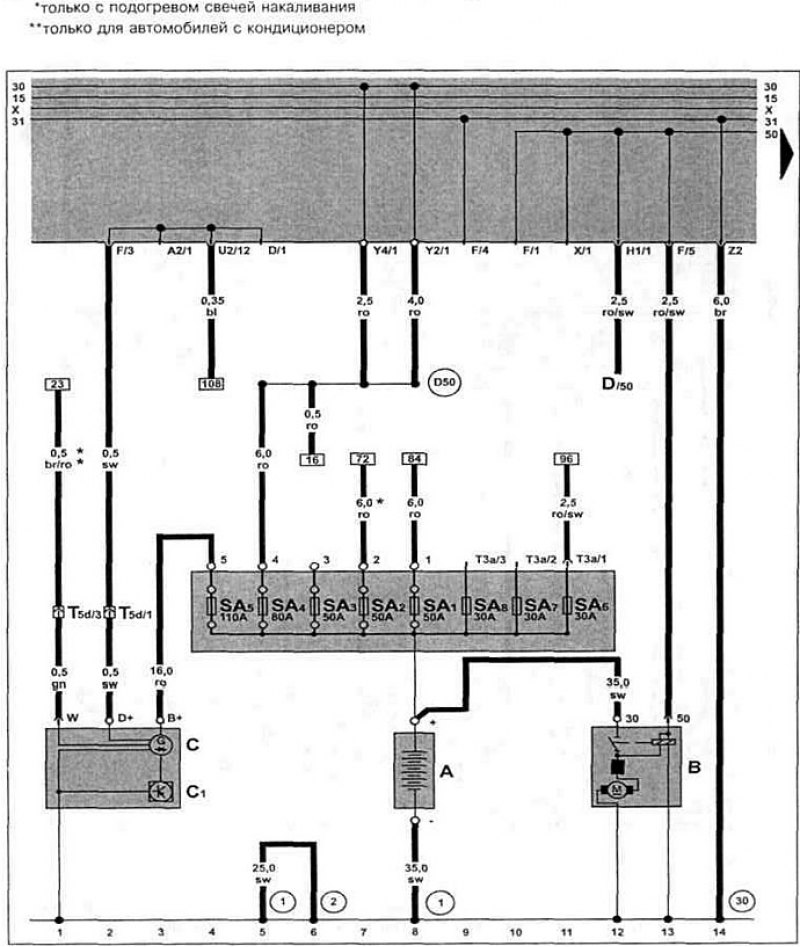

Аккумулятор, стартер, генератор, реле-регулятор, корпус предохранителя / аккумулятор.
Как пользоваться электросхемами и сокращения обозначений на них здесь →
Источник статьи доступен на портале: Autoinstruction
Аккумулятор, стартер, генератор, реле-регулятор (с 05.2000 г.) (Volkswagen Polo 3 «6N»)
Дизельный двигатель AYQ 1.9 SDI с 05.2000 г. вып. на Caddy.
Аккумулятор, стартер, генератор, реле-регулятор, корпус предохранителя / аккумулятор.
Как пользоваться электросхемами и сокращения обозначений на них здесь →
Источник статьи доступен на портале: Autoinstruction
Аккумулятор, стартер, генератор, реле-регулятор, корпус предохранителя / аккумулятор.
Как пользоваться электросхемами и сокращения обозначений на них здесь →
Источник статьи доступен на портале: Autoinstruction
Статья проверена экспертом: Николай Сидоров
