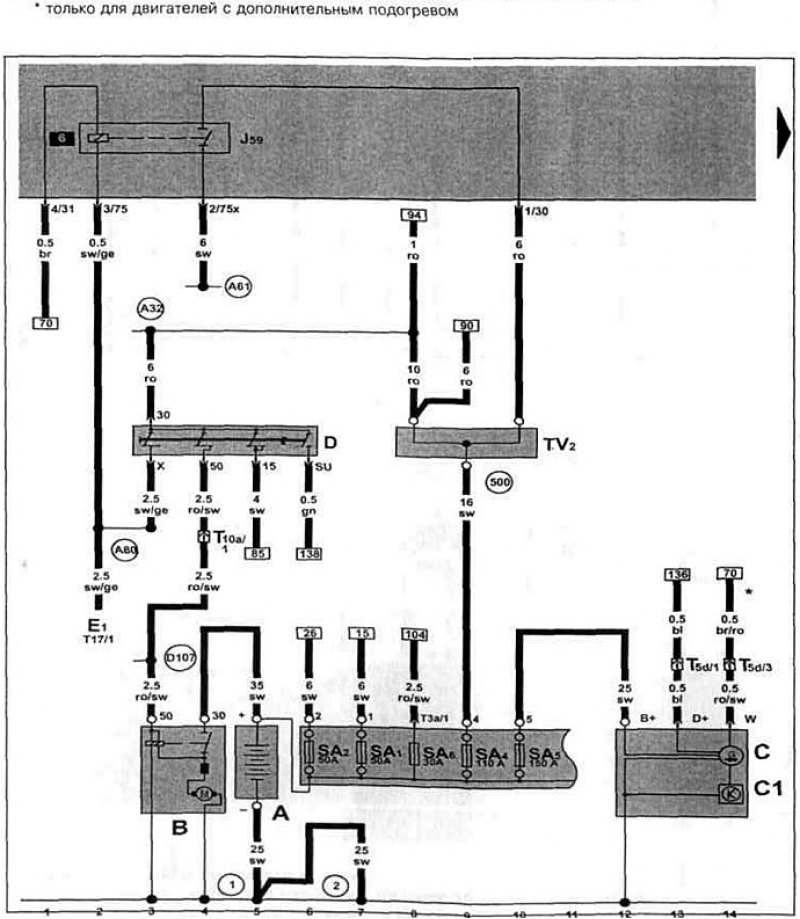

Стартер, аккумулятор, генератор, реле-регулятор, выключатель зажигания, распределитель проводов для клеммы 30, разгрузочное реле для Х-образного контакта.
Как пользоваться электросхемами и сокращения обозначений на них здесь →
Стартер, аккумулятор, генератор, реле-регулятор (с 10.1999 г.) (Volkswagen Polo 3 «6N»)
Дизельный двигатель AGR/ALH 1.9 TDI с 10.1999 г. вып. на Polo Classic / Polo Variant.
Стартер, аккумулятор, генератор, реле-регулятор, выключатель зажигания, распределитель проводов для клеммы 30, разгрузочное реле для Х-образного контакта.
Как пользоваться электросхемами и сокращения обозначений на них здесь →
Стартер, аккумулятор, генератор, реле-регулятор, выключатель зажигания, распределитель проводов для клеммы 30, разгрузочное реле для Х-образного контакта.
Как пользоваться электросхемами и сокращения обозначений на них здесь →
Статья проверена экспертом: Николай Сидоров
