Аккумулятор, генератор (с 12.1997 г.) [
Volkswagen Polo 3
«6N»
]
Главная
Фольксваген
Поло
1994-2003
Электрооборудование
Электрические схемы (дизель)
0

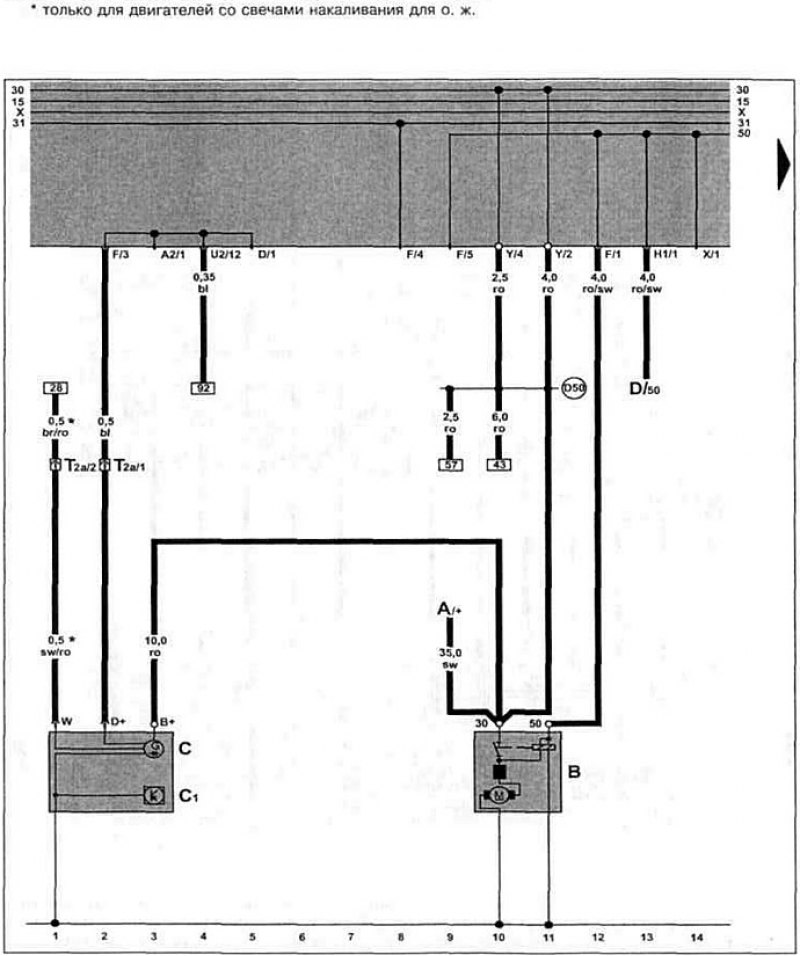

Дизельный двигатель ALE 1.9 TDI с 12.1997 г. вып. и AFN 1.9 TDI с 09.1998 г. вып. на Caddy / Polo Classic / Polo Variant.
Аккумулятор, генератор.
Как пользоваться электросхемами и сокращения обозначений на них
здесь →
