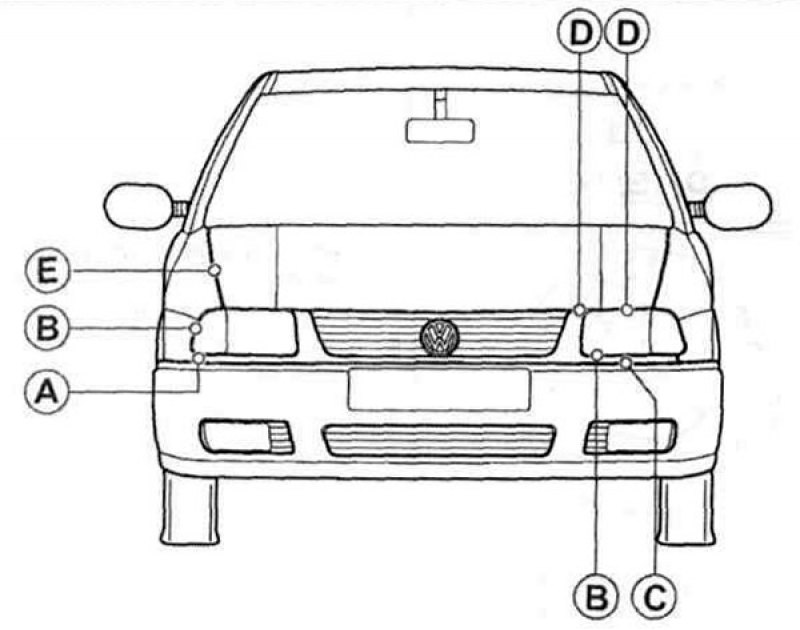

Рис. 13.71. Зазоры между элементами передней части кузова автомобиля:
А - 2 мм;
В - 2 ± 0.5 мм;
С - 3 ± 0.8 мм;
D - 4 + 1 мм;
Е - 4 ± 0.5 мм.

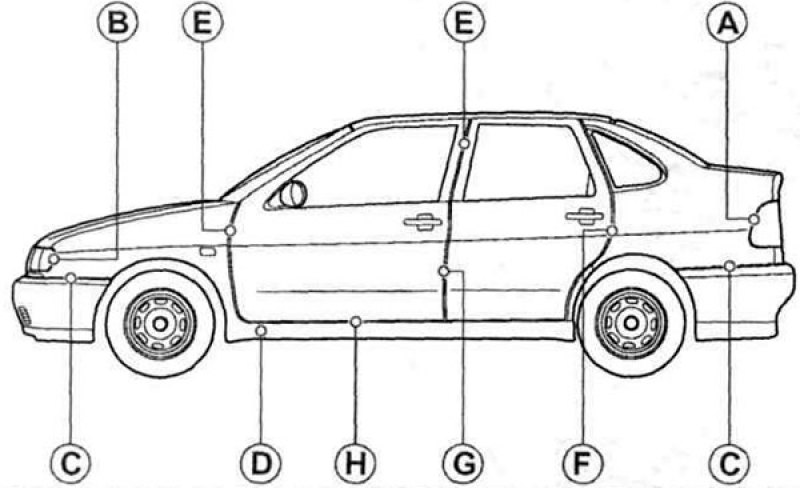

Рис. 13.72. Зазоры между элементами боковой части кузова автомобиля:
А - 1.5 ± 0.5 мм;
В - 2 ± 0.5 мм;
С - 3 ± 0.5 мм;
D - 3.5 ± 0.5 мм;
Е - 5 ± 0.5 мм;
F - 5.5 ± 0.5 мм;
G - 6 ± 0.5 мм;
Н - 7 ± 0.5 мм.

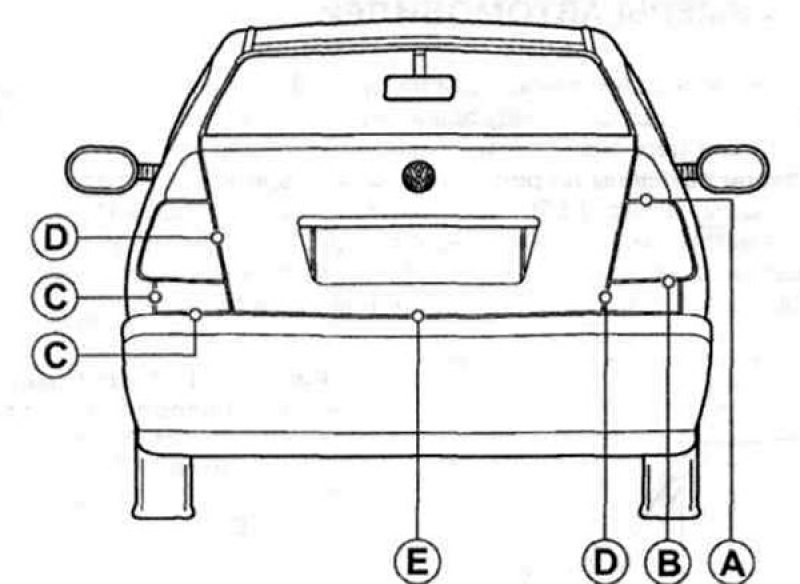

Рис. 13.73. Зазоры между элементами задней части кузова автомобиля:
А - 1.5 ± 0.5 мм;
В - 2.5 ± 0.5 мм;
С - 3.0 ± 0.5 мм;
D - 3.4 ± 1 мм;
Е - 6.0 ± 0.5 мм.

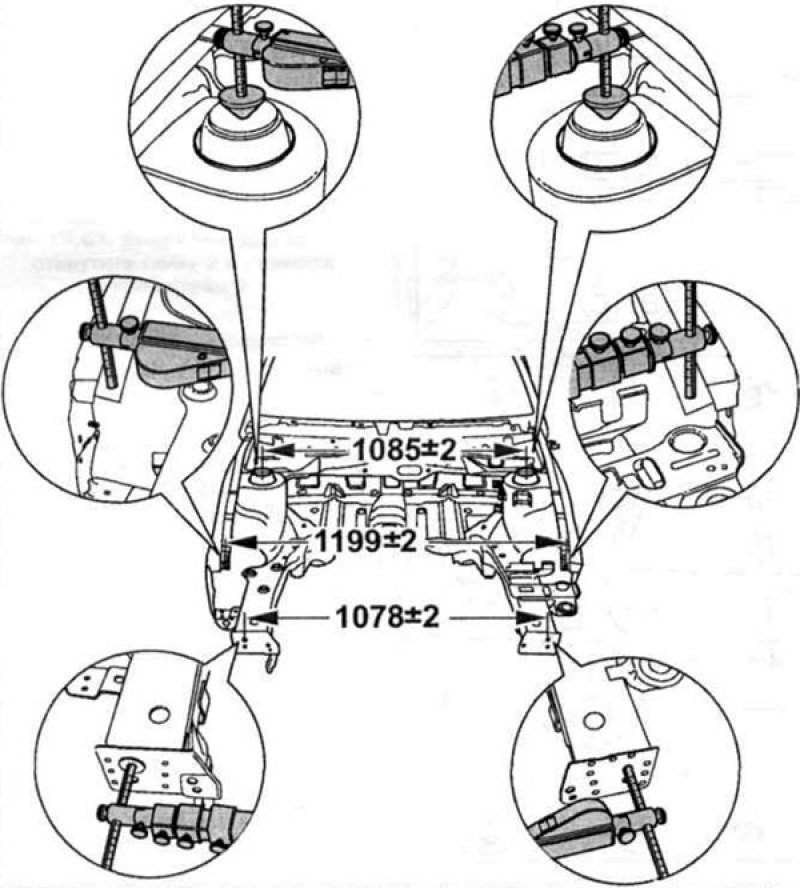

Рис. 13.74. Расстояния между элементами передней части кузова автомобиля.
Оригинал можно просмотреть на сайте: Autoinstruction.ru

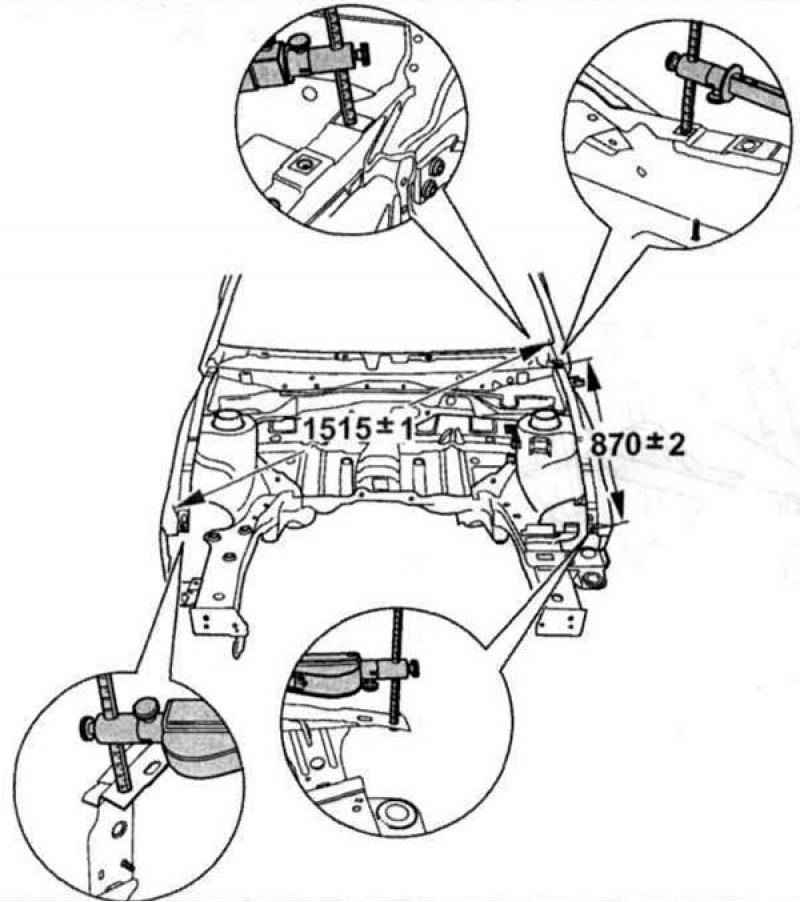

Рис. 13.75. Расстояния между элементами передней части кузова автомобиля.

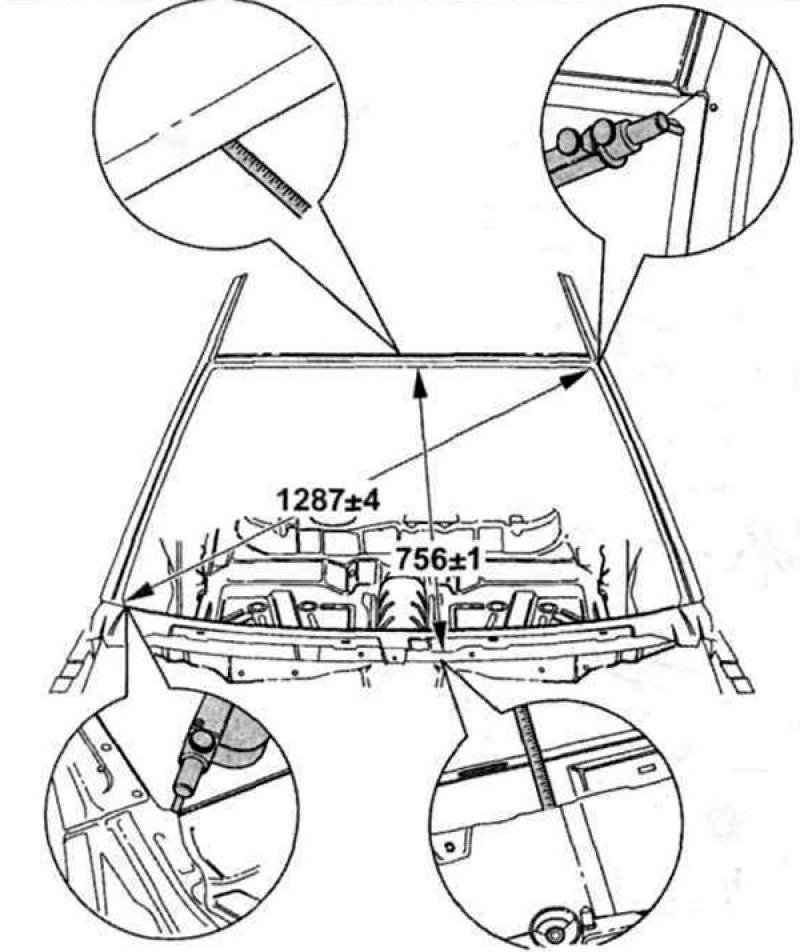

Рис. 13.76. Расстояния между элементами передней части кузова автомобиля.

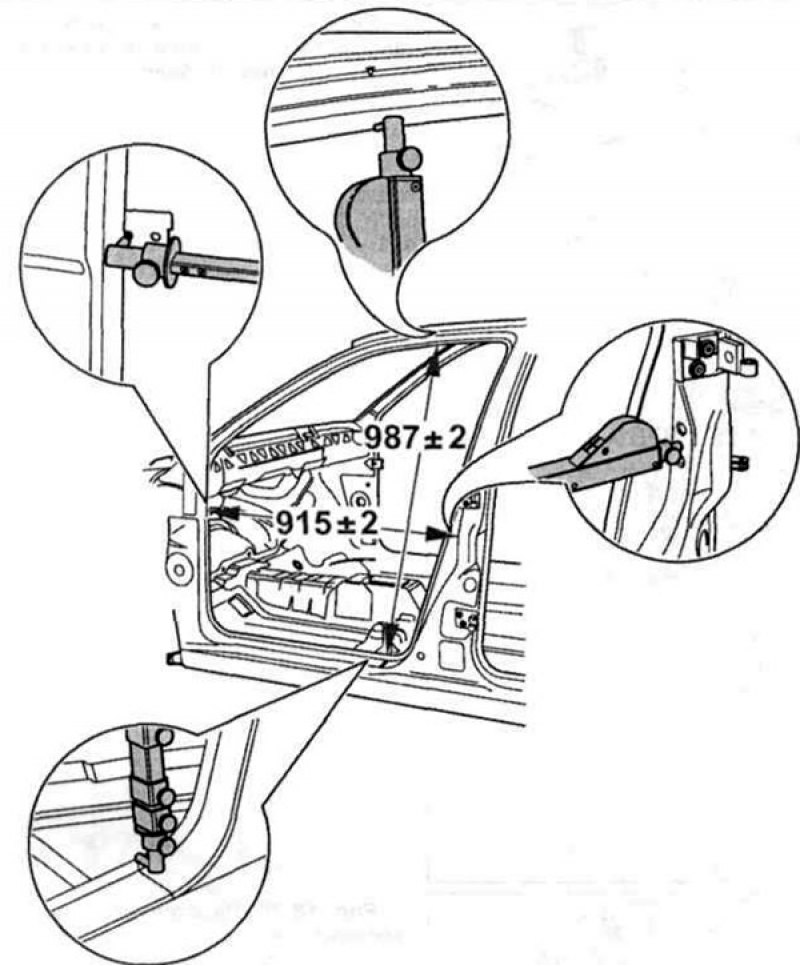

Рис. 13.77. Расстояния между элементами передней двери.

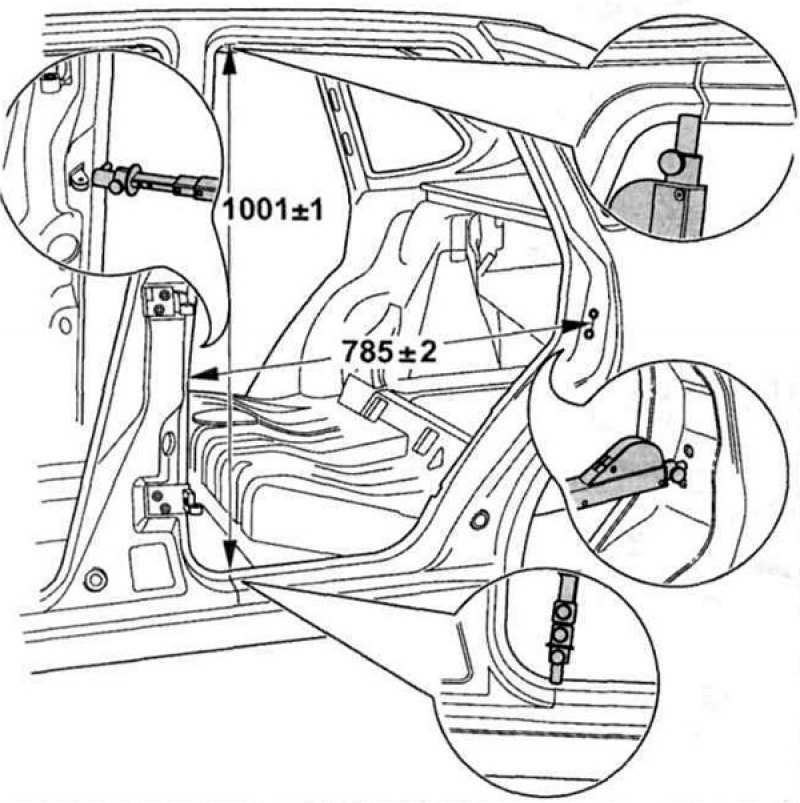

Рис. 13.78. Расстояния между элементами задней двери.

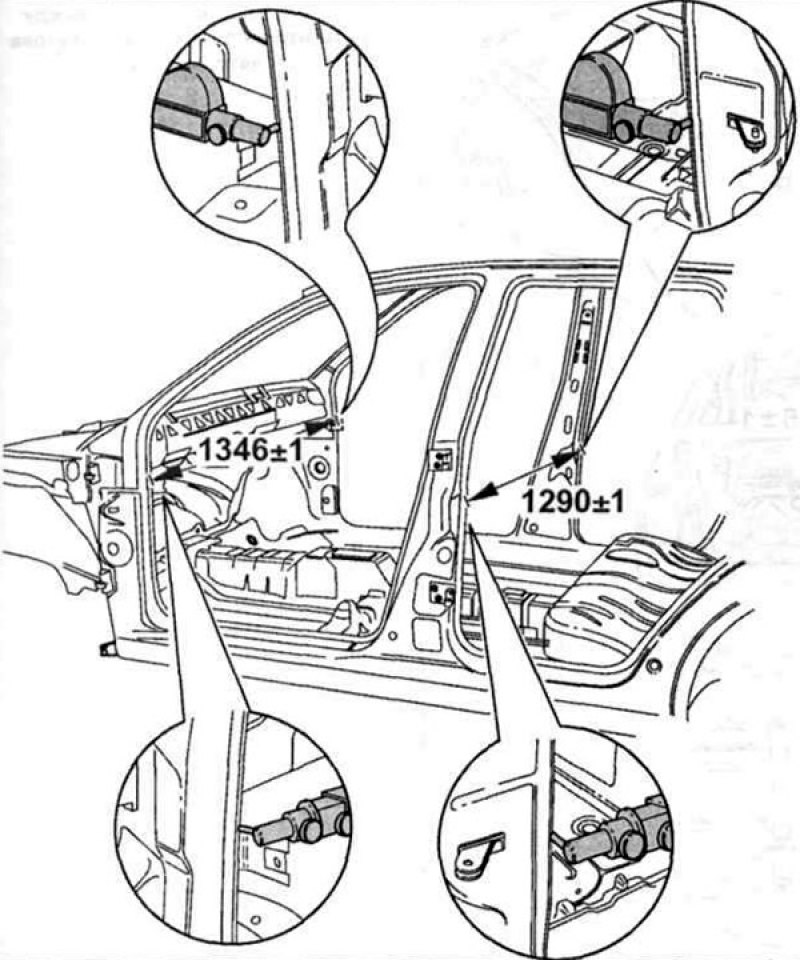

Рис. 13.79. Расстояние между стойками А и В.

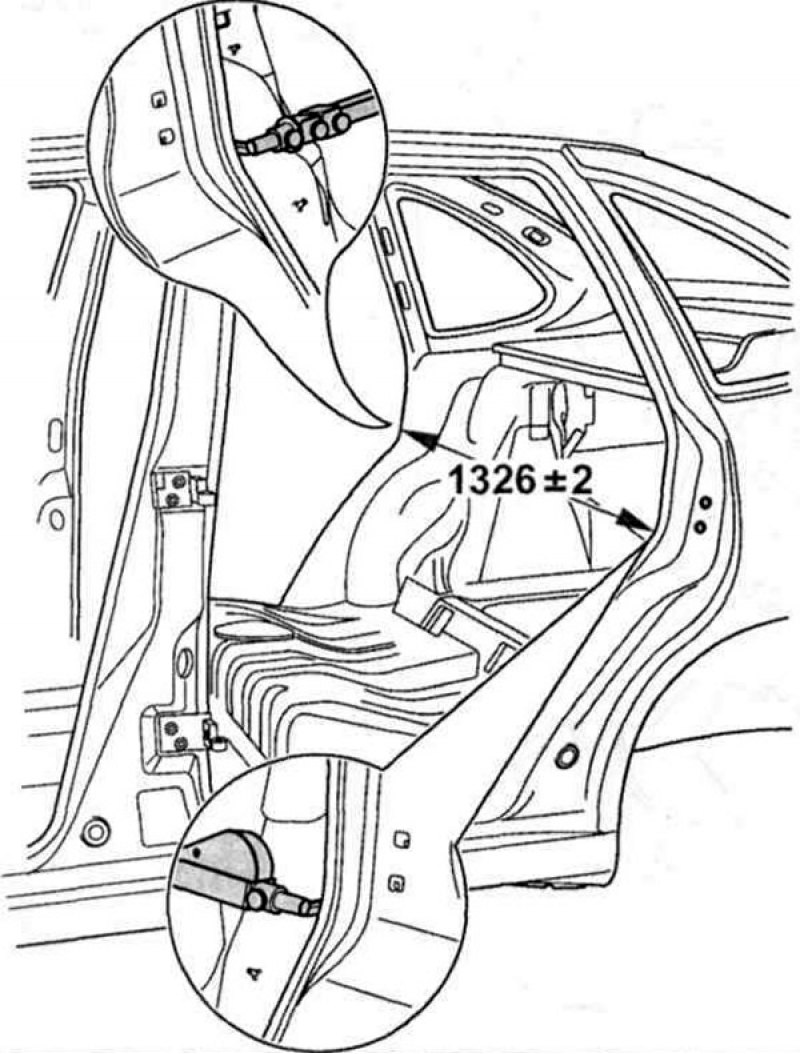

Рис. 13.80. Расстояние между стойками С.

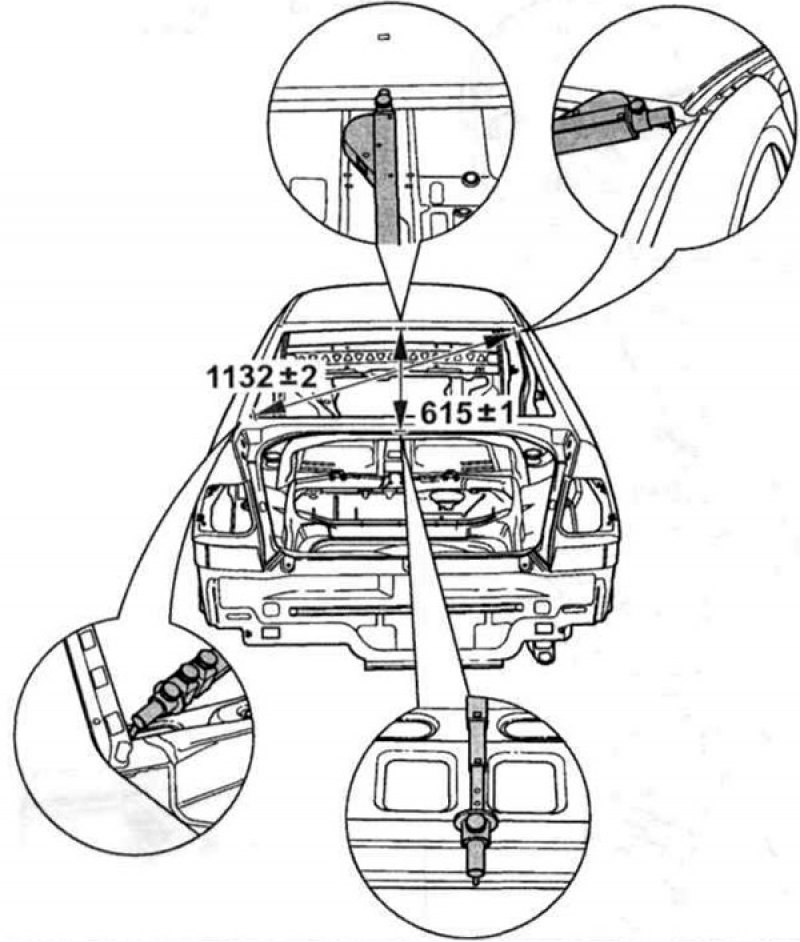

Рис. 13.81. Расстояния между элементами задней части кузова автомобиля.

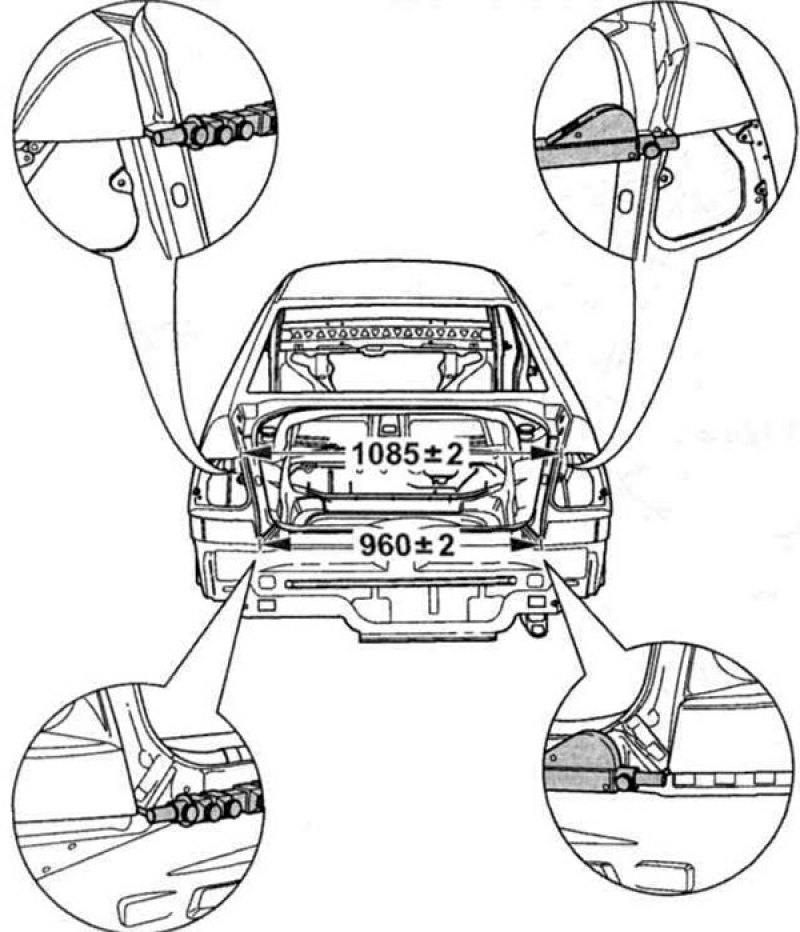

Рис. 13.82. Расстояния между элементами задней части кузова автомобиля.

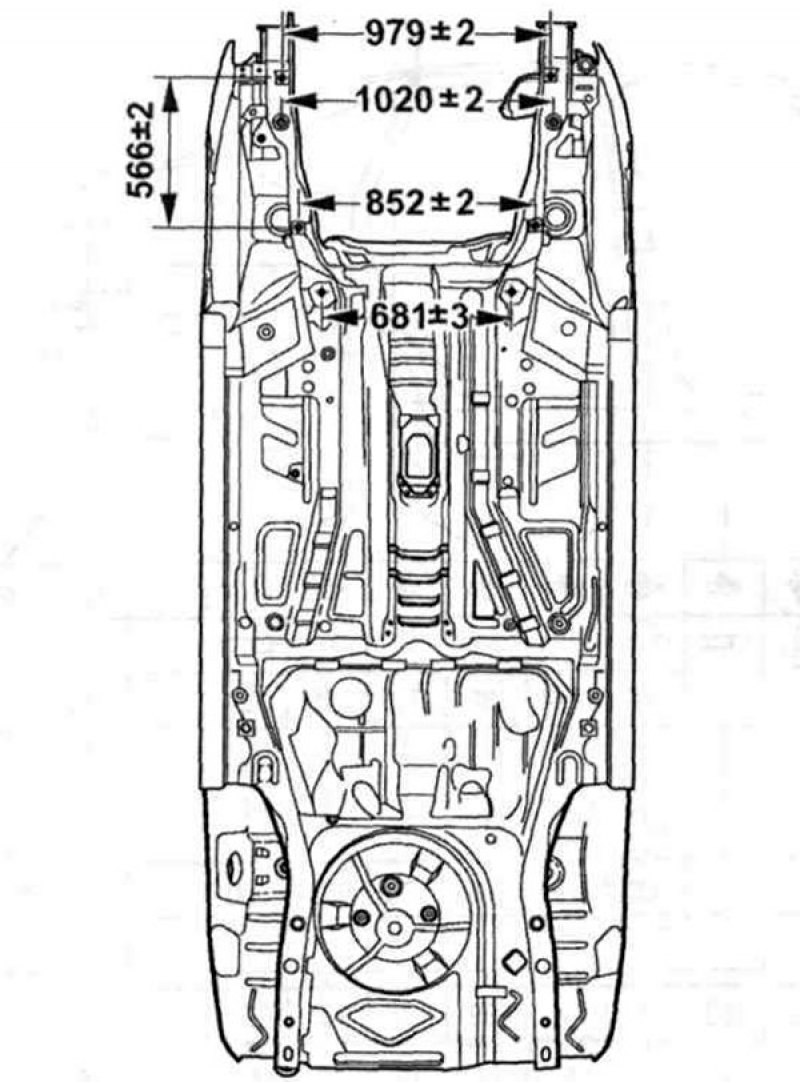

Рис. 13.83. Расстояние между элементами нижней части кузова автомобиля.

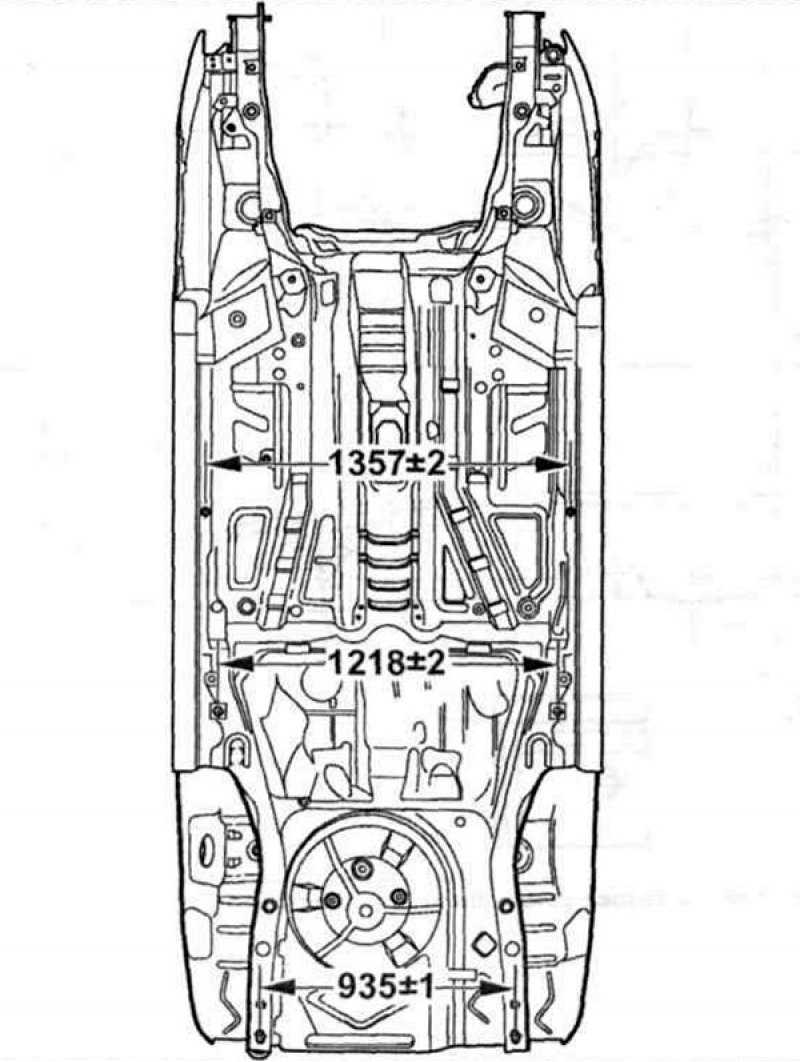

Рис. 13.84. Расстояние между элементами нижней части кузова автомобиля.
Рис. 13.86 а. Общие размеры кузова автомобиля Polo Classic.

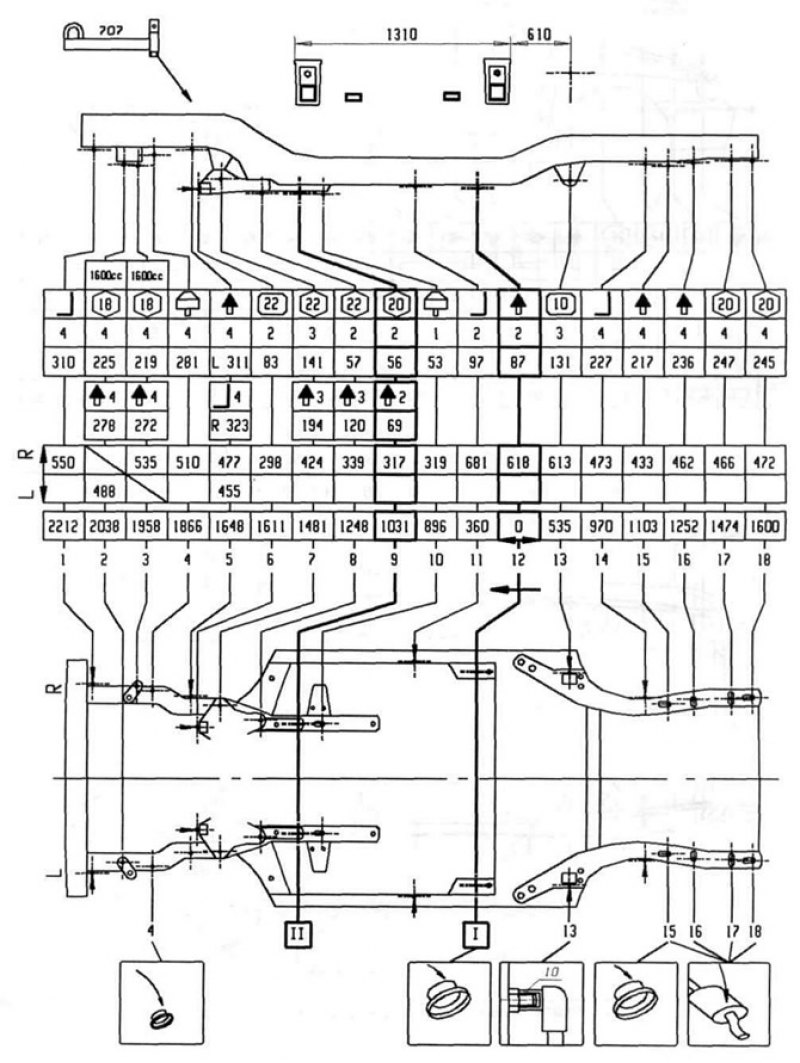

Рис. 13.86 б. Общие размеры кузова автомобиля Polo Classic.
Рис. 13.87 а. Общие размеры кузова автомобиля Polo Estate.

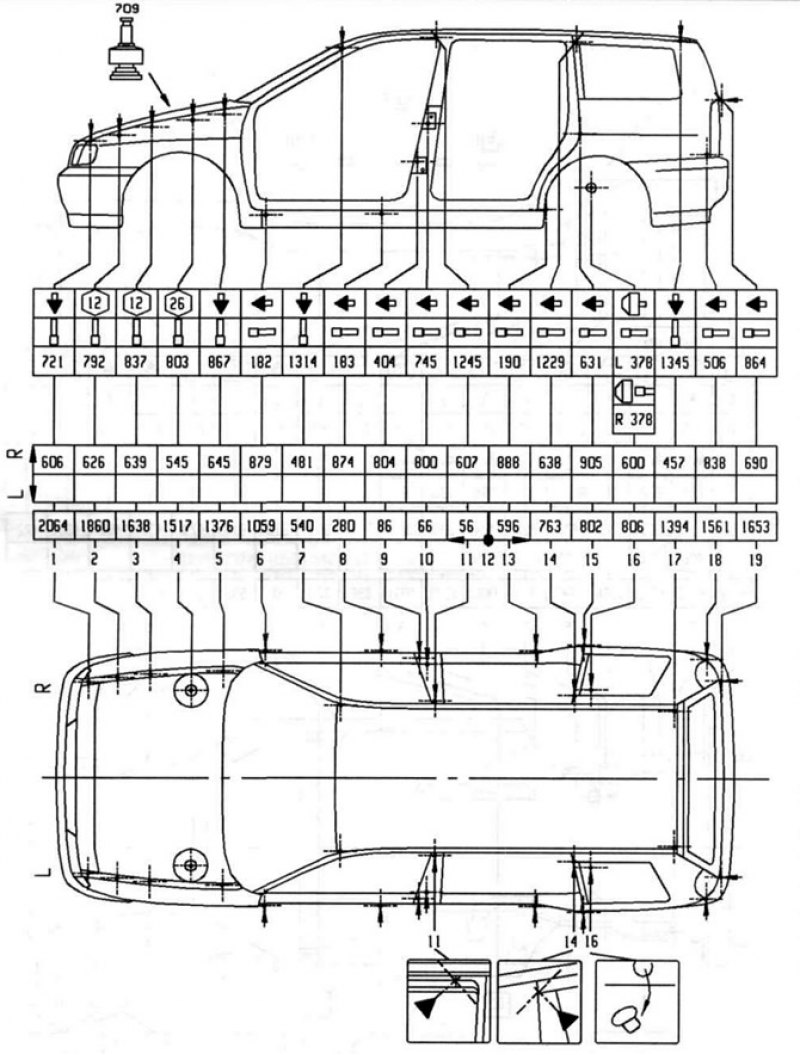

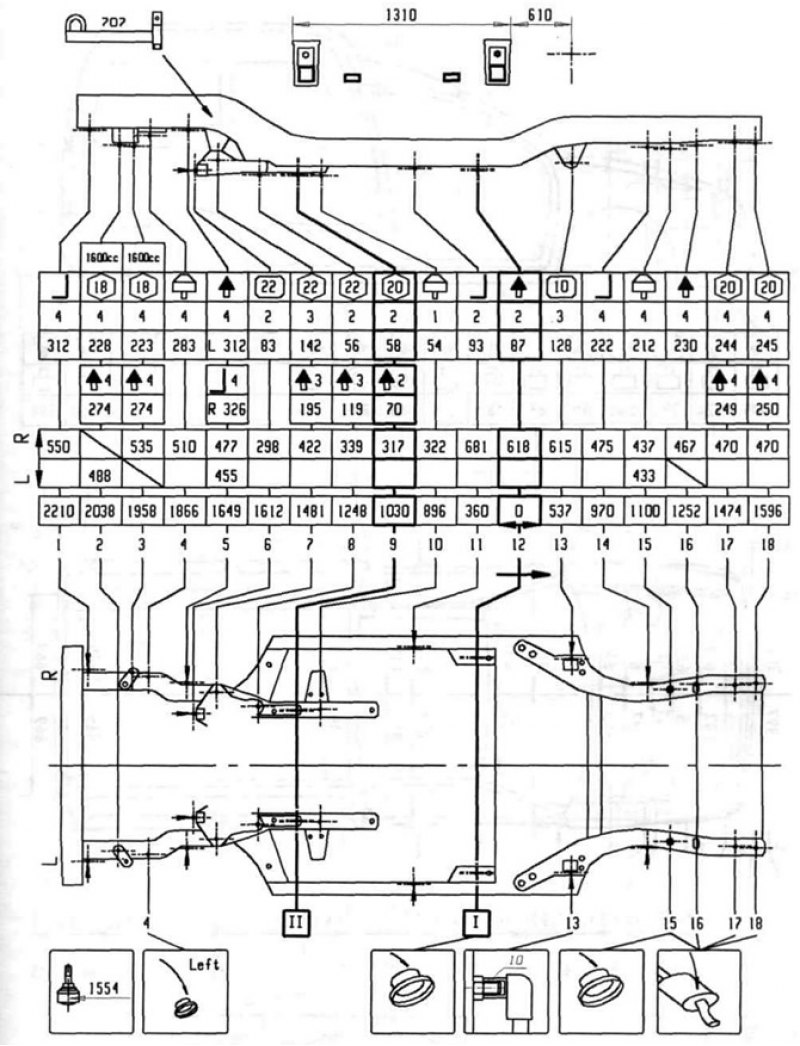

Рис. 13.87 б. Общие размеры кузова автомобиля Polo Estate.

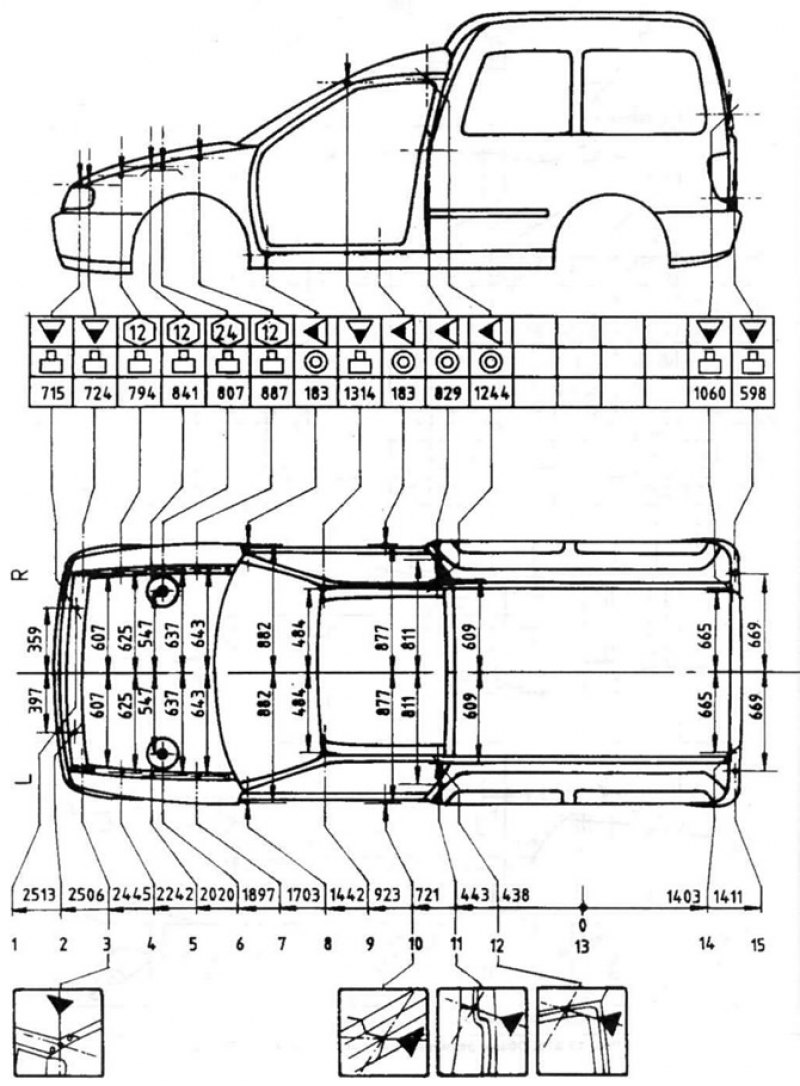

Рис. 13.88 а. Общие размеры кузова автомобиля Caddy.

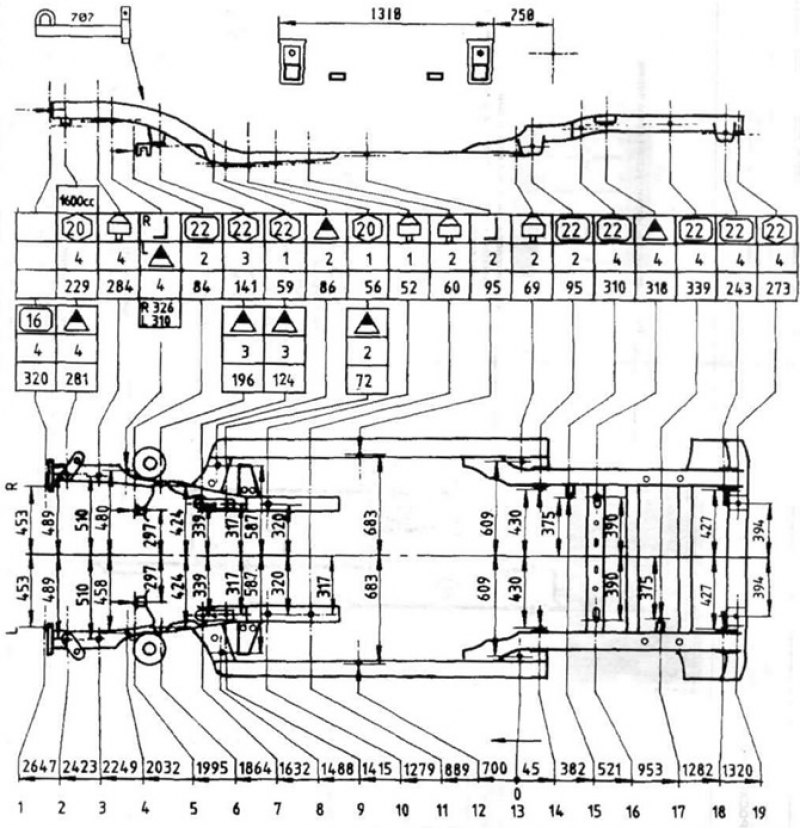

Рис. 13.88 б. Общие размеры кузова автомобиля Caddy.
