Детали и узлы приводного вала со ШРУСом VL100 (Volkswagen Caddy 3 «2K»)

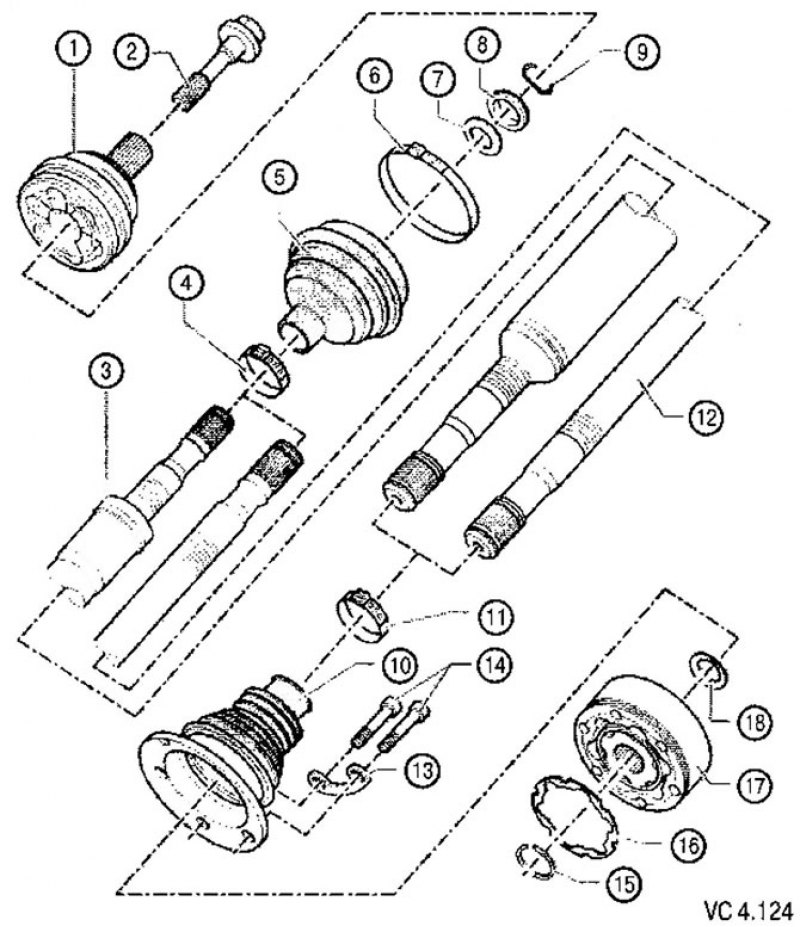

Перечень узлов и деталей приводного вала (ШРУС VL100) с технологическими замечаниями по ремонту к рисунку VC4.124:
1. ШРУС наружный:
- заменяется только в сборе;
- напрессовать на вал до упора с помощью пластикового молотка.
2. Винт крепления ступицы:
- при отворачивании и затяжке болтов автомобиль не должен стоять на колесах;
- заменять после каждого снятия.
3. Приводной вал:
- для установки с правой стороны.
4. Хомут:
- заменять после каждого снятия;
- обжим.
5. Пыльник наружного ШРУСа:
- проверить на наличие трещин и истирания;
- материал: Hytrel (полиэластомер).
6. Хомут:
- заменять после каждого снятия.
7. Упругая шайба:
- монтажное положение.
8. Упорная шайба:
- монтажное положение.
9. Стопорное кольцо:
- заменять после каждого снятия;
- установить в канавку вала.
10. Пыльник внутреннего ШРУСа:
- материал: Hytrel (полиэласгомер);
- без вентиляционного отверстия;
- проверить на наличие трещин и истирания;
- снять с шарнира с помощью выколотки;
- перед установкой на ШРУС нанести на посадочную поверхность средство D454300A2.
11. Хомут:
- заменять после каждого снятия.
12. Приводной вал:
- для установки с левой стороны.
13. Подкладная пластина.
14. Болт с внутренним многогранником:
- после каждого снятия болты подлежат замене.
15. Стопорное кольцо:
- заменять после каждого снятия;
- с помощью клещей для стопорных колец установить в канавку вала.
16. Уплотнение:
- поверхность ШРУСа, к которой приклеивается уплотнение, должна быть обезжирена!
17. Внутренний ШРУС:
- заменяется только а сборе;
- проверка.
18. Упругая шайба:
- монтажное положение.
