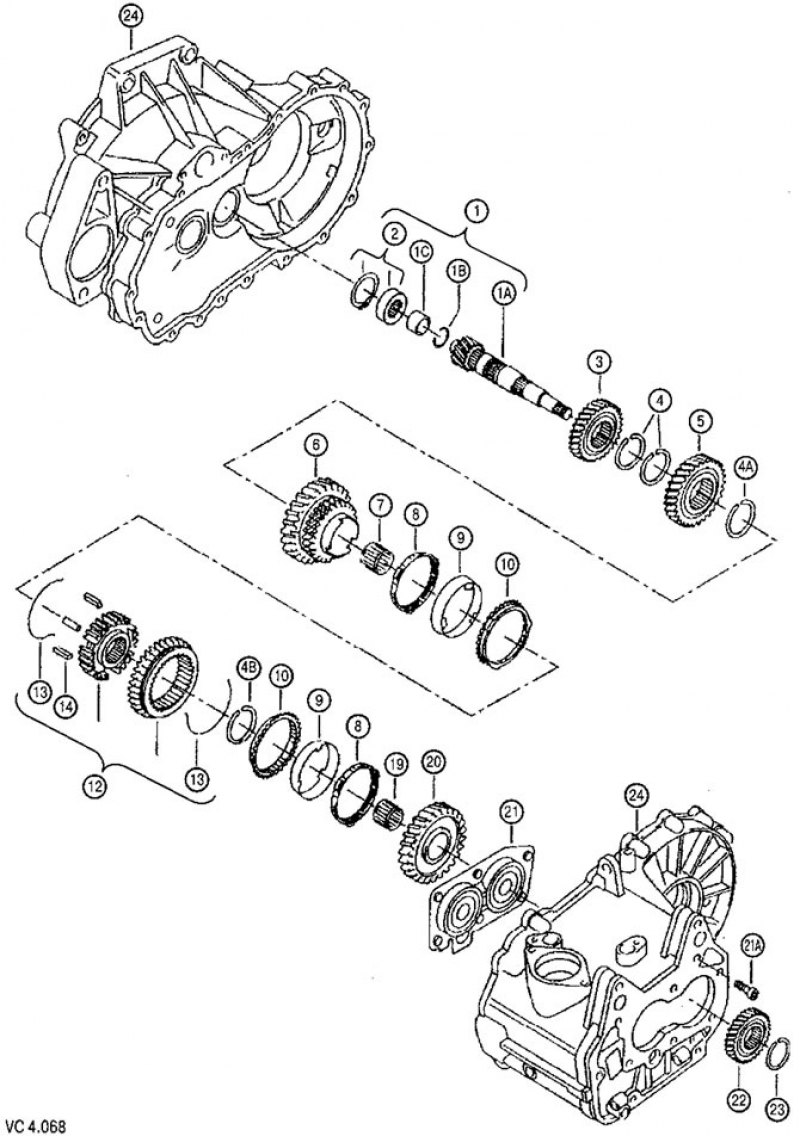

Спецификация деталей сборочной единицы «Вторичный вал» МКПП типа 0AH к рисунку VC4.068
| Поз. | Номер детали по каталогу | Наименование | Примечание* | Шт. |
| 1 | 02T311198G | Вторичный вал | 75/16 FZU, KBQ | 1 |
| (1) | 02Т311198 L | Вторичный вал | 75/16 HFN | 1 |
| (1) | 02Т311198В | Вторичный вал | 76/15 FZT, GXZ | 1 |
| (1) | 02Т311198 С | Вторичный вал | 69/14 GUG до 01.10.2006 | 1 |
| (1) | 02Т311198 М | Вторичный вал | 69/14 GUG с 02.10.2006 | 1 |
| 2 | 02T311373D | Роликоподшипник без внутреннего кольца | 55x32x18 | 1 |
| 3 | 02Т311351 F | Шестерня 4-й передачи | 38/41 FZU, FZT, HFN, KBQ | 1 |
| (3) | 02Т311351 Е | Шестерня 4-й передачи | 40/39 GXZ | 1 |
| (3) | 02Т311351 АВ | Шестерня 4-й передачи | 38/41 GUG | 1 |
| 4 | 02Т311317 | Кольцо упорное | 32,8x38x2,5 | 2 |
| 4А | 02Т311321 | Кольцо упорное | 28,3x36,3x2,5 | 1 |
| 4В | 085311 317 | Кольцо упорное | 24,9x2,5 | 1 |
| 5 | 02T311 285Q | Шестерня 3-й передачи | 3-я передача 41 /32 FZU, HFN, KBQ | 1 |
| (5) | 02Т311 285 АА | Шестерня 3-й передачи | 41/32 FZT, GUG | 1 |
| (5) | 02Т311 285 N | Шестерня 3-й передачи | 43/31 GXZ | 1 |
| 6 | 02Т311 281 Н | Шестерня 2-й передачи | 43/22 FZU, FZT, HFN, GUG, KBQ | 1 |
| (6) | 02Т311 261 | Шестерня 2-й передачи | 2-я передача 44/21 GXZ | 1 |
| 7 | 02Т311 265 С | Сепаратор игольчатого подшипника | 30,5x35,5x26,5 | 1 |
| 8 | 085311 277 | Блокировочное кольцо синхронизатора 1-й и 2-й передач | 2 | |
| 9 | 085311 279 | Муфта скользящая включения 1-й и 2-й передач | 2 | |
| 10 | 02Т311 247 | Блокировочное кольцо синхронизатора 1-й и 2-й передач | 2 | |
| 12 | О2Т311 239С | Синхронизирующая муфта включения 1-й и 2-й передач | 1 | |
| 13 | 02Т311249А | Пружина | 1-я и 2-я передачи | 2 |
| 14 | 084311313 | Блокировочный элемент | 3 | |
| 19 | 085311 115 | Подшипник игольчатый | К27Х32Х24.8 | 1 |
| 20 | 02Т311251 | Шестерня | 38/11 FZU, FZT, HFN, GUG, KBQ | 1 |
| (20) | 02Т311 251 8 | Шестерня 1-й передачи | 49/13 GXZ | 1 |
| 21 | 02Т311206Е | Кронштейн с радиальным шарикоподшипником | 1 | |
| 21А | Винт с внутренним многогранником | М6х20,5 | 6 | |
| 22 | 02Т311361 В | Шестерня 5-й передачи | 37/50 FZU, HFN, KBQ | 1 |
| (22) | 02Т311 361 N | Шестерня 5-й передачи | 37/50 FZT, GUG | 1 |
| (22) | 02Т311361 А | Шестерня 5-й передачи | 39/48 GXZ | 1 |
| 23 | 085311 187 | Кольцо упорное | 17,7x2 | |
| (23) | 085311 187А | Кольцо упорное | 17,7x2,1 | |
| (23) | 085311 1878 | Кольцо упорное | 17,7x2,2 | |
| 24 | Картер сцепления |
* В этом столбце приведены передаточные отношения главной передачи (для вторичного вала), передаточные отношения пар шестерен 1-й, 2-й, 3-й, 4-й и 5-й передач и буквенные обозначения КПП, вкоторых применены указанные детали.
