Снятие
1. Отсоедините провод массы от аккумуляторной батареи.

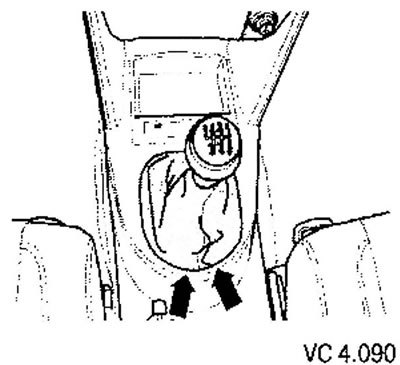

2. Поддев чехол (стрелки), извлеките его из рамки центральной консоли.

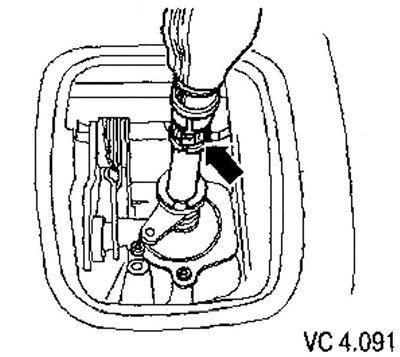

3. Сняв хомут (стрелка), снимите чехол вместе с наконечник с рычага переключения передач.
4. Снимите шумоизолирующий кожух, если он установлен.
(Смотрите источник на портале: Autoinstruction.ru)
5. Снимите переднюю часть центральной консоли.

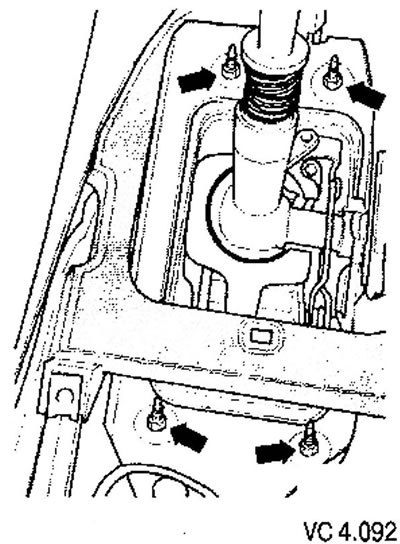

6. Открутите гайки (стрелки) крепления корпуса механизма переключения передач. При установке затяните моментом 8 Нм.
7. Снимите корпус воздушного фильтра.

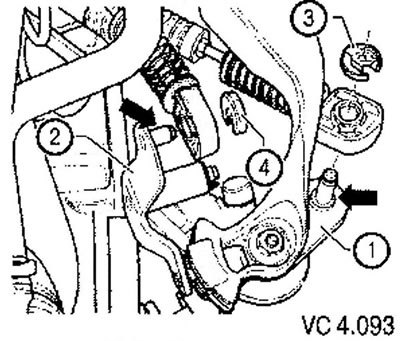

8. Снимите стопорные шайбы (3 и 4) с рычага включения передач (1) и рычага выбора передач (2).
9. Снимите тросы выбора и включения передач с соответствующих рычагов (стрелки).

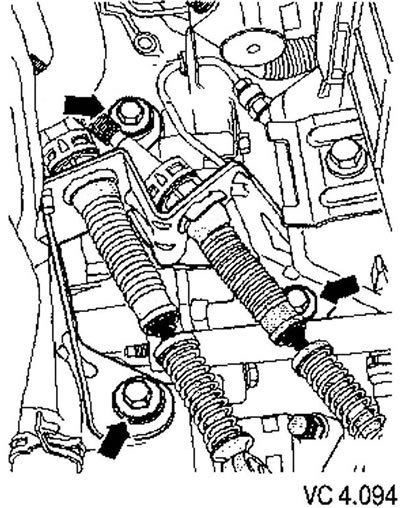

10. Открутите болты (стрелки) крепления опорного кронштейна приводных тросов к КПП. При установке затяните моментом 20 Нм.
11. Снимите щумоизолирующий кожух под силовым агрегатом и поперечину тоннеля.
12. Разомкните переднюю часть системы выпуска ОГ в месте установки сдвоенного хомута и снимите с креплений заднюю ее часть, снимите передний теплозащитный экран.
13. Повернув вниз корпус механизма переключения передач, снимите его вместе с приводными тросами.

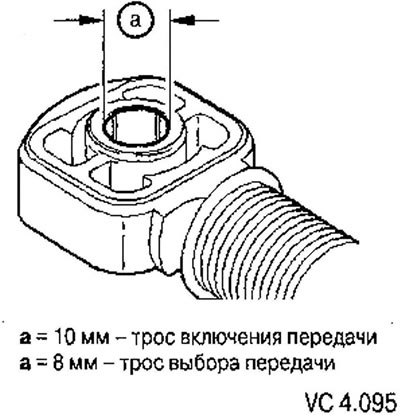

Установка
Установка производится в обратном порядке.
