Технические характеристики
Механическая КПП | 5-ст. 0А4 |
Буквенное обозначение | GQR |
Дата изготовления | с 11.03 |
Применяемость | Caddy 2004 |
Двигатель | 1,9 л - 77 кВт дизельный с турбонаддувом |
Передаточное отношение Z1:Z2 | 62:17 |
Главная передача | 3,647 |
Заправочная емкость механической КП | 1,8 л |
Диаметр фланцев приводных валов | 107 мм |

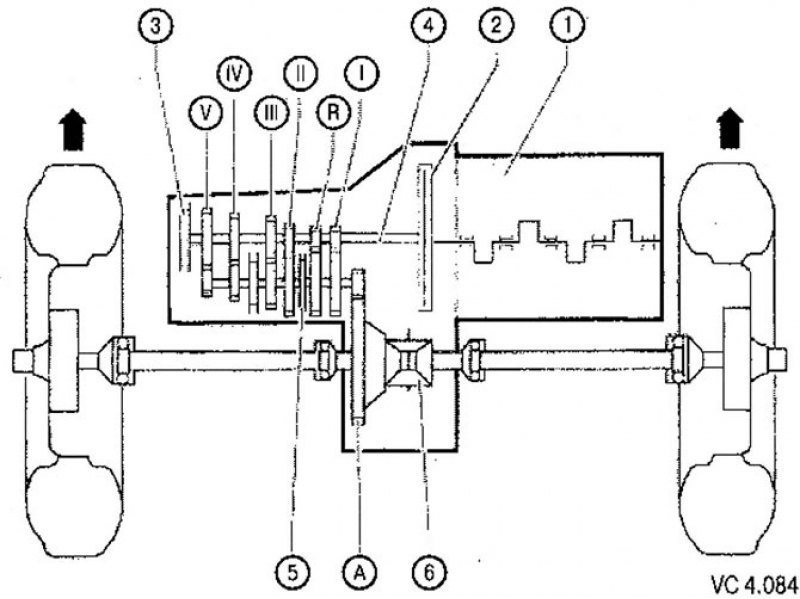

Кинематическая схема МКПП 0А4: 1. Двигатель; 2. Сцепление; 3. Механическая коробка передач; 4. Первичный вал; 5. Вторичный вал; 6. Дифференциал; I. 1-я передача; II. 2-я передача; III. 3-я передача; IV. 4-я передача; V. 5-я передача; R. Задний ход; А. Главная передача

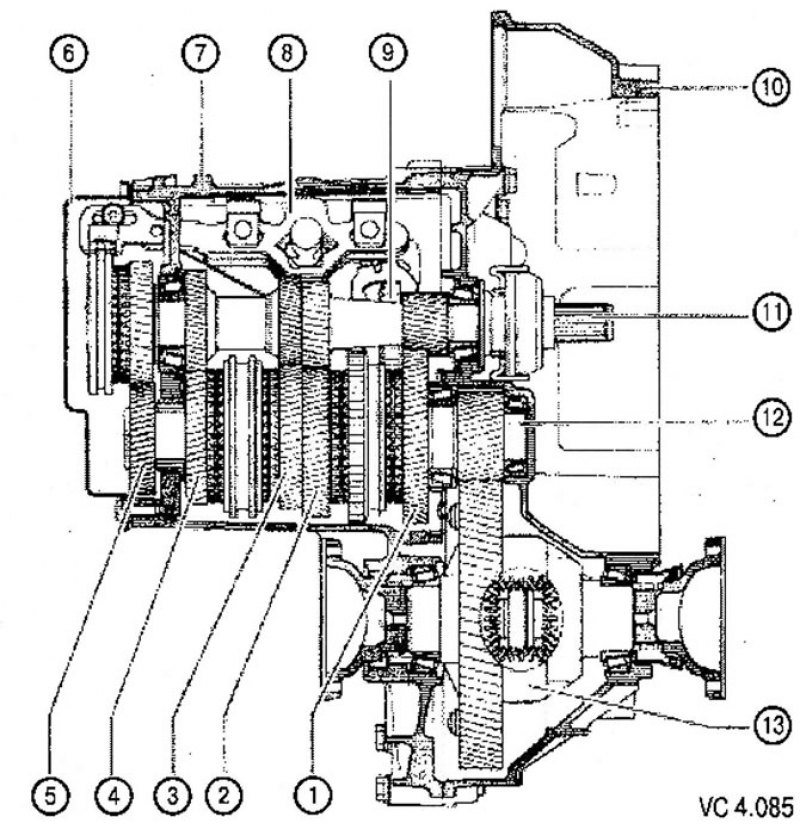

1. 1-я передача; 2. 2-я передача; 3. 3-я передача; 4. 4-я передача; 5. 5-я передача; 6. Крышка картера коробки передач; 7. Картер коробки передач; 8. Внутренняя часть механизма переключения передач; 9. Задний ход; 10. Картер сцепления; 11. Первичный вал; 12. Вторичный вал; 13. Дифференциал

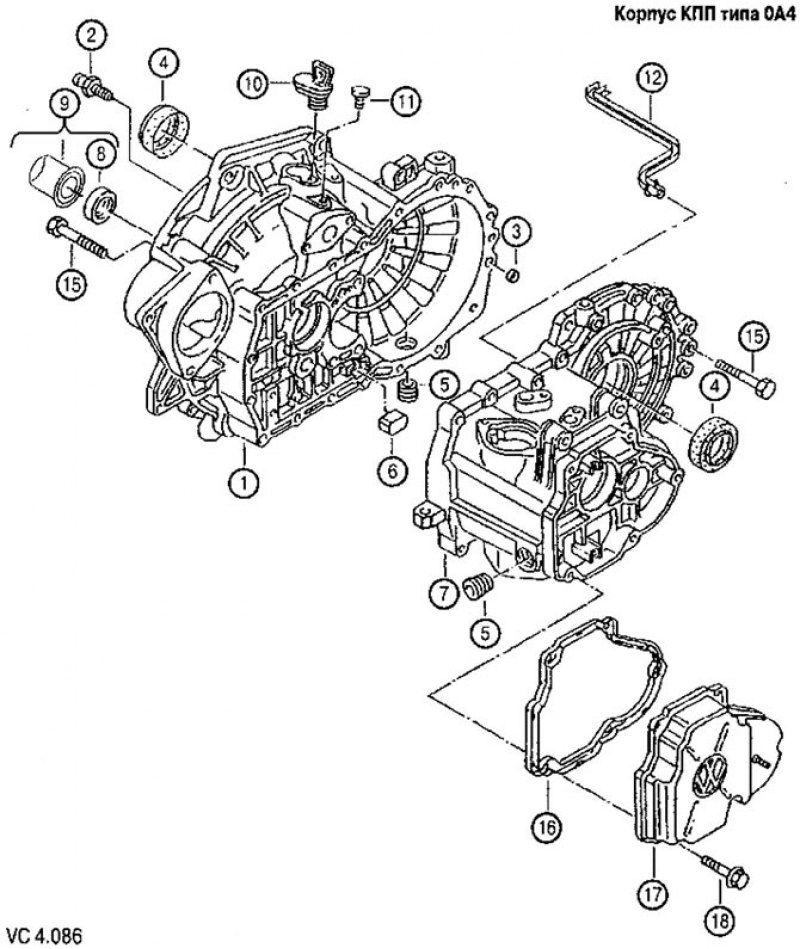

Спецификация деталей к рисунку VC4.086
Поз. | Номер детали | Наименование | Примечание | Шт. |
1 | 0А4 301 107 D | Картер сцепления | 1 | |
2 | Упор рычага привода выключения сцепления | |||
3 | 02М301 153 | Втулка, установочная | 12x9,5 | 2 |
4 | Уплотнительное кольцо вала | |||
5 | 012301 127 F | Пробка резьбовая | M24x1,5 GQR | 2 |
6 | 084 301 143 А | Магнит | 1 | |
7 | 0А4 301 103 В | Картер КП | GQR До 23.05.2004 | 1 |
(7) | 0А4 301 1030 | Картер КП | HQS, GQR с 24.05.2004 | 1 |
(7) | 0А4301 103 F | Картер КП | KBN, КВР | 1 |
8 | b085 311 113 | Уплотнительное кольцо вала | 21,8x35x7 | 1 |
9 | Выжимной подшипник. | |||
10 | 02М301 115 В | Заглушка | 1 | |
10 | 02М301115 В | Заглушка | 1 | |
12 | ОА4301 134 А | Направляющий желобок для масла | 1 | |
1S | Винт с шестигранной головкой | М8х60 | 18 | |
16 | 02А301215А | Прокладка | 1 | |
17 | 02А301 211А | Крышка КП | 1 | |
18 | N 10143002 | Болт с шестигранной головкой | М7х20 | 5 |
